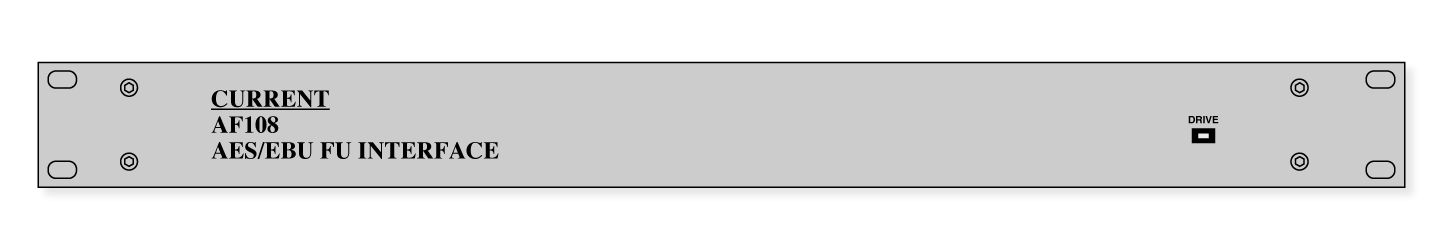

AF108

AES/EBU FU INTERFACE

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●AES/EBUカフインターフェース
●24bit入出力
●AF201システムに最適
●ENABLE付き
●AF124コンパチブルI/F
●19インチ1Uサイズ

 AF108は24ビットワード長のAES/EBUカフインターフェースです。スタジオインターフェースAF201システムと簡単に組み合わせて使用することができますので外部コントロールを持たないデジタルコンソールにコミュニケーションシステムを付加することが出来ます。

◆入出力
 AF108の入出力は24ビットワード長のAES/EBUディジタルオーディオに対応しています。また、外部同期はありませんが入力信号に同期して動作します。AES/EBU入出力はデジタル出力マイクプリアンプやコンソールのデジタルインサーションへ接続して使用します。

◆ENABLE
 AF124コネクタに入力されたカフ信号でAES/EBU信号をON/OFFします。ENABLEがOFFの状態では入出力はスルー状態となるため、強制ONとしても使用できます。

◆接続

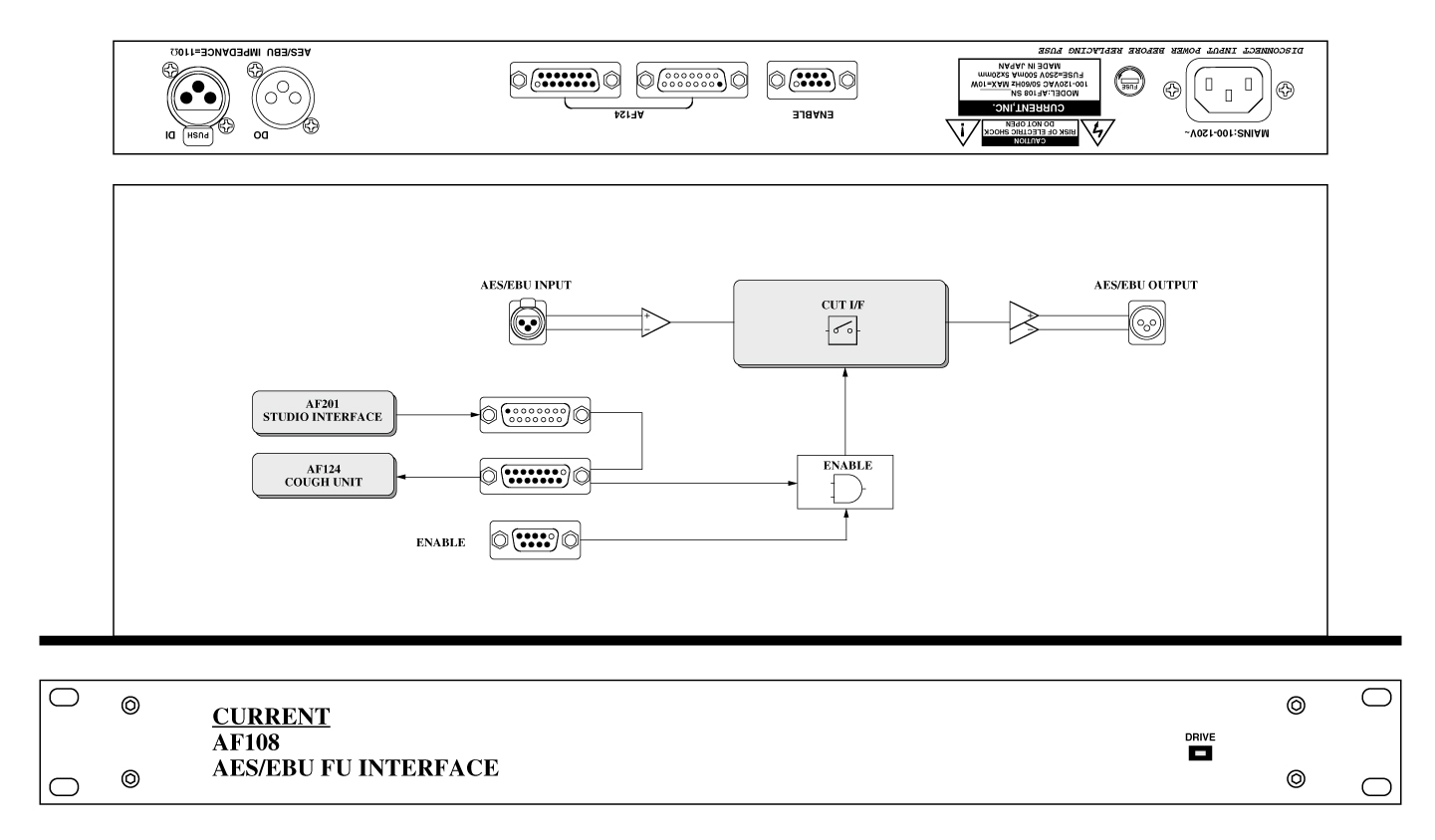

 AF108とスタジオインターフェースAF201、アナウンスユニットAF124を組み合わせて使用する場合には、AF201のAF124コネクタとAF108のAF124コネクタを接続し、AF124はAF108のAF124コネクタへ接続します。

◆FS、エンファシス等
 サンプリング周波数は44.1kHz、48kHzのいずれにも対応していますが、レベルのみのコントロールで、チャンネルステータス、エンファシス等に関しては処理を行わないでスルーで出力します。

◆その他
 AF108の関連機器として、AC動作のアナウンスユニットAF224、フェーダーとタッチスイッチのアナウンスユニットAF124、電源内蔵のタッチスイッチ式カフユニットAF106、YAMAHA−O2Rシリーズ及び、PANASONIC−DA7対応スタジオインターフェースAF201、カフを4台接続可能なAF2201、SSL4000コンソ−ル用インタ−フェ−スCIF800、ステレオVCAユニットAF125、デュアルカフインターフェースAF129などがあります。

■ 仕 様
•AES/EBU INPUT: BALANCED 110Ω XLR3-F
•AES/EBU OUTPUT: BALANCED 110Ω XLR3-M
•RESOLUTION: 24bit
•SAMPLING RATE: 44.1kHz & 48kHz
•EMPHASIS: NO PROCESSED
•CONTROL: DIGITAL MUTE
•FU INTERFACE CONNECTOR: AF124 COMPATIBLE D15-F/M (#4-40)
•ENABLE CONNECTOR: D9-F (#4-40)
•MAINS: 100VAC 50/60Hz MAX=10W
•DIMENSIONS: 482Wx44Hx303D 4kg

  AF108 "AF124" D15-F/M(#4-40)
 1 monitor left +         9 monitor left -
 2 monitor right +       10 monitor right -
 3 CUE switch            11 RTB switch
 4 FU1 signal O.C.       12 FU2 signal O.C.
 5 RTB mic 1+            13 RTB mic 1-
 6 RTB mic 2+            14 RTB mic 2-
 7 +15V supply           15 supply common
 8 -15V supply
  AF108 "ENABLE" D9-F(#4-40)
 1 GND                    6 +5V supply (MAX=50mA)
 2 FU enable(+5 to +24V)  7 FU enable(+5V to +24V)
 3 FU tally common        8 FU tally contact normal close
 4 FU tally normal open   9 CUE contact common
 5 CUE noraml open
 ENABLE入力はブリッジダイオード入力ですので、+/-はどちらでもかまいません。FU,CUEタリーはリレー接点出力です。

• Order Information

御注文型番 備考 価格(+TAX)
AF108 2ch AES/EBUカフインターフェース、19”1U ¥320,000
