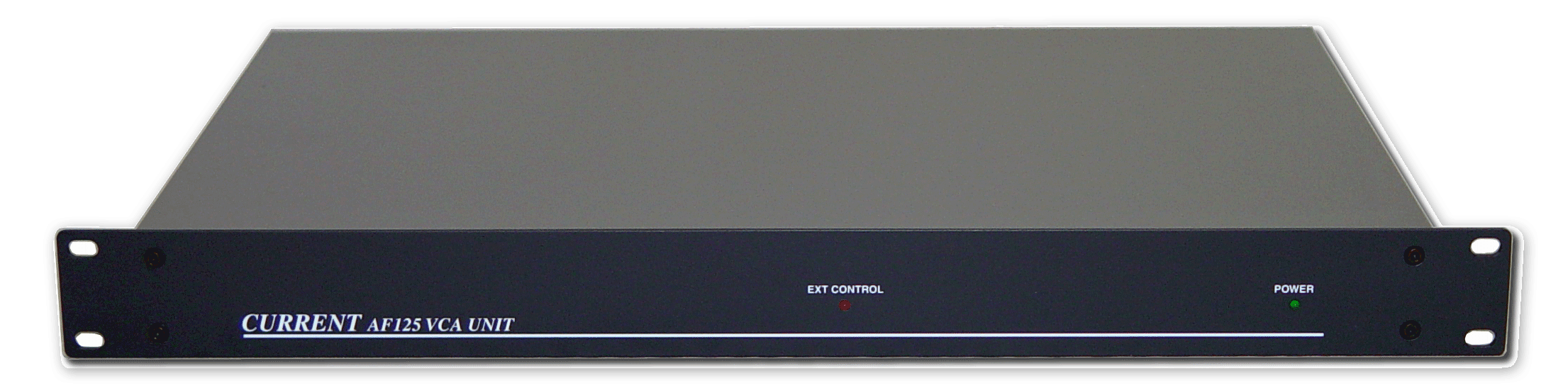

AF125

STEREO VCA UNIT

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

Sep.2014
ＡＦ１２５はＡＦ２２５と共にＡＦ２２５Ａへ統合されました。

●ステレオＶＣＡ
●カフ用オーディオインターフェースとして最適
●ローノイズ、高音質
●１９インチ１Ｕサイズ

　ＡＦ１２５はカフ用オーディオインターフェースとして最適なステレオＶＣＡユニットです。ステレオ仕様ですので、１台のカフで２チャンネルのオーディオを同時コントロールすることができます。また、音質重視の高音質パーツを使用しているため、カフ用途以外のハイクオリティな用途に適用できます。

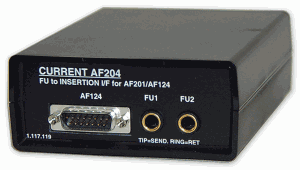

◆ＡＦ１２４との接続
　ＡＦ１２５をアナウンスユニットＡＦ１２４と組み合わせて使用する場合には、ＯＮ／ＯＦＦ動作のカットインターフェースとして動作します。ＯＮ／ＯＦＦ動作ですが、ＶＣＡは短時間にフェードイン・アウトしますのでクリックノイズの発生はありません。また、ＡＦ１２４用の電源供給も出来るので別途電源を用意する必要はありません。

◆コントロール
　カフでのコントロールに関わらず強制ＯＮ、強制ＯＦＦも可能です。

◆その他

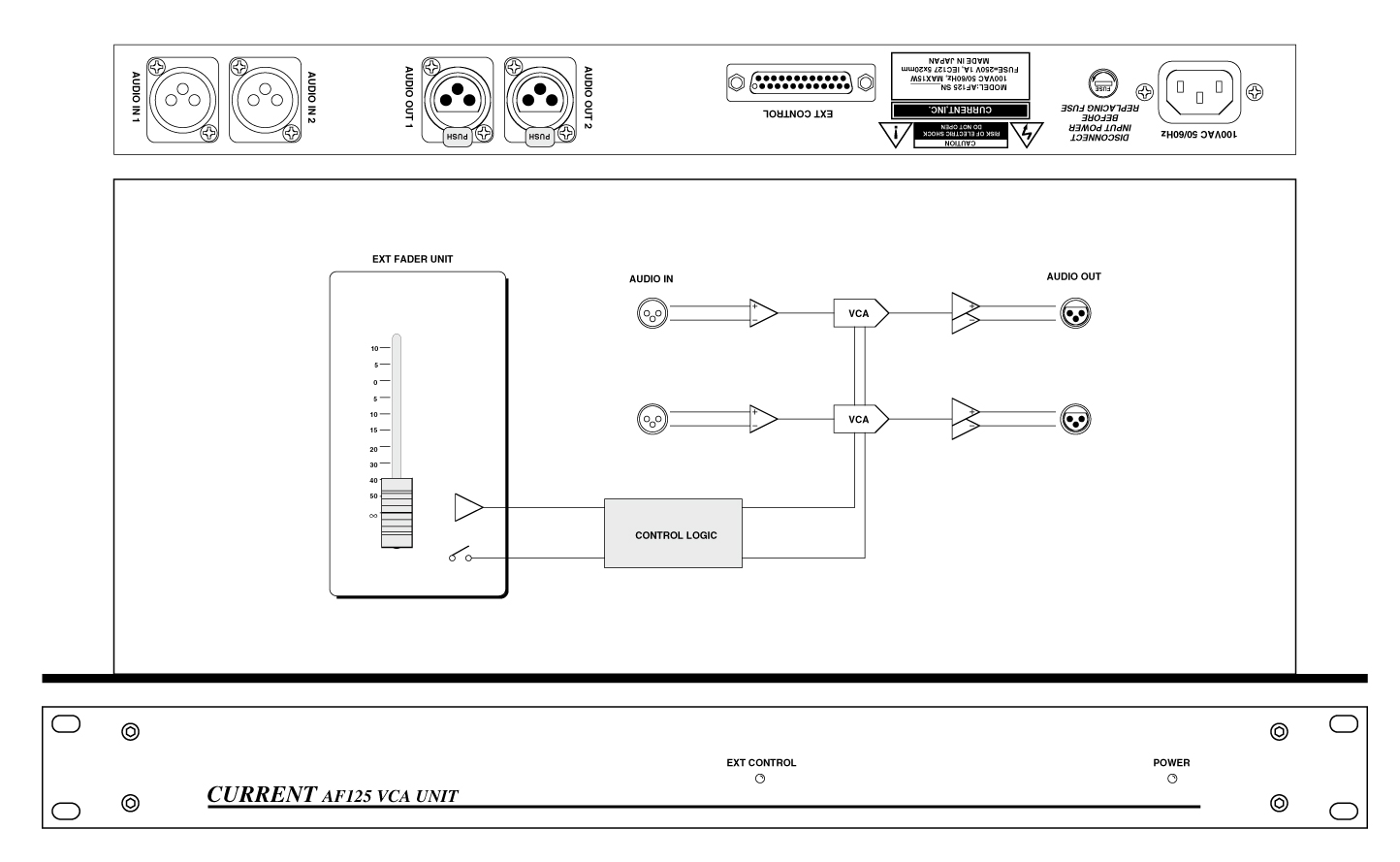

　標準ではスイッチ動作ですが、オプションで外部に接続されたフェーダーなどによってＶＣＡレベル連続可変タイプへ変更することも出来ます。この場合、コントロール電圧は０Ｖ〜＋５ＶＤＣまたは＋１０ＶＤＣで、０ｄＢ〜∞まで可変出来ます。関連製品のＡＦ２２５は標準で連続可変のデュアルＶＣＡユニットです。

■ 仕　様
•AUDIO INPUTS: BALANCED 24kΩ
•INPUT REF=+4dBu, MAX=+24dBu
•INPUT CONNECTORS: XLR3-M
•AUDIO OUTPUTS: BALANCED 50Ω
•OUTPUTS: REF=+4dBu,MAX=+24dBu
•OUTPUTS CONNECTORS: XLR3-F
•CONTROL RANGE: 0dB~-100dB (0V~+5V)
•CONTROL connector: Dsub25-F(#4-40)
•THD: < 0.01% at 1kHz
•FREQUENCY RESPONSE: 20~20kHz ±0.1dB
•MAINS: 100VAC 50/60Hz 15W MAX
•DIMENSIONS: 482Wx44Hx303D 4kg

   AF125 “EXT CONTROL” D25-F(#4-40)
 1                          14 FU ON_
 2                          15 FORCE ON_
 3                          16 FORCE CUT_
 4                          17
 5                          18
 6                          19
 7                          20
 8 +15V SUPPLY              21 +15V SUPPLY
 9 GND                      22 GND
10 -15V SUPPLY              23 -15V SUPPLY
11                          24 NC
12                          25 NC
13
