AF204

FU INSERTION I/F

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●インサーション用カフインターフェース
●ＡＦ１０６，ＡＦ１２４対応
●各社コンソールに対応
●２チャンネル
●コンパクト
●外部電源不要（ＡＦ２０１Ａの場合）

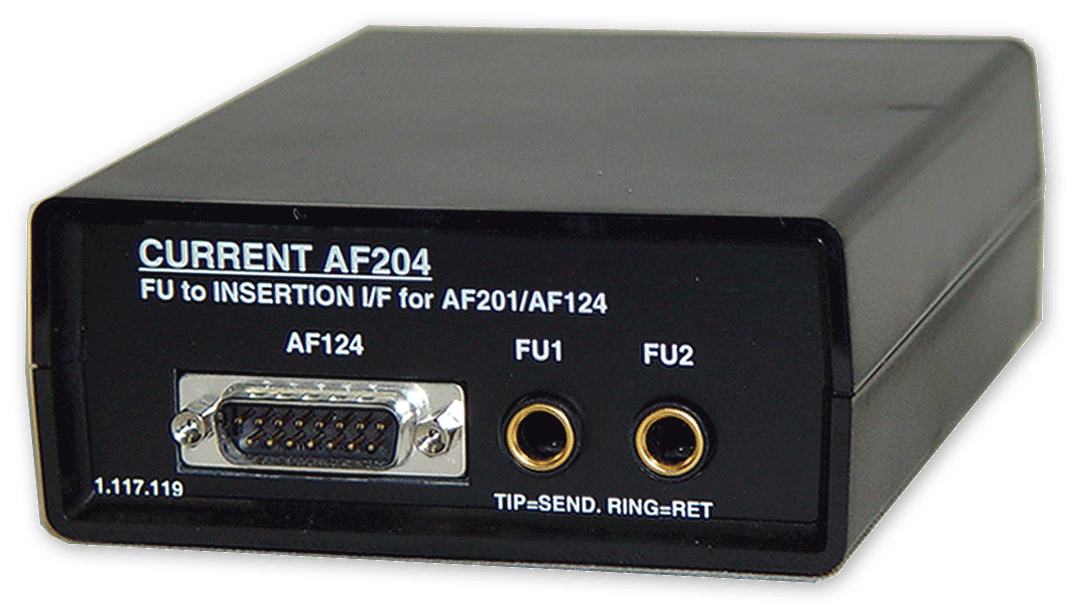

　ＡＦ２０４はスタジオインターフェースＡＦ２０１Ａ等と組み合わせて使用するカフインターフェースです。インサートポイントに３Ｐフォーンジャックを使用したタイプのコンソールに適合します。ソフトスイッチ動作でクリックノイズの無いカフコントロールを可能にします。

◆カフインターフェース
　ＡＦ２０４をインサートポイントに接続して、２チャンネル分のカフを接続することができます。コントロール入力にはオープンコレクタまたは、接点出力タイプのカフボックスを接続することができます。

◆インサート
　オーディオ入出力はチップが入力、リングが出力ですので接続機器のポートをご確認ください。

◆使用上の注意
　ノイズ防止のため、接続ケーブルには必ずシールド線を使用して下さい。

◆その他
　関連製品として、ＶＣＡユニットのＡＦ１２５、スタジオインターフェースＡＦ２０１Ａ，２２０１、カフボックスのＡＦ１０６，１２４もあります。

■ 仕　様
●オーディオ入出力コネクタ：６．３φフォーン３Ｐ
●オーディオ入力：チップ
●オーディオ出力：リング
●基準レベル:０ｄＢｕ　
●周波数特性:２０〜２０ｋＨｚ　±０．１ｄＢ
●ＴＨＤ:＜０．０１％　
●コントロールコネクタ：Ｄｓｕｂ１５−Ｍ（＃４−４０）
●外形寸法：１１０Ｗｘ４６Ｈｘ１４０Ｄ　０．３ｋｇ

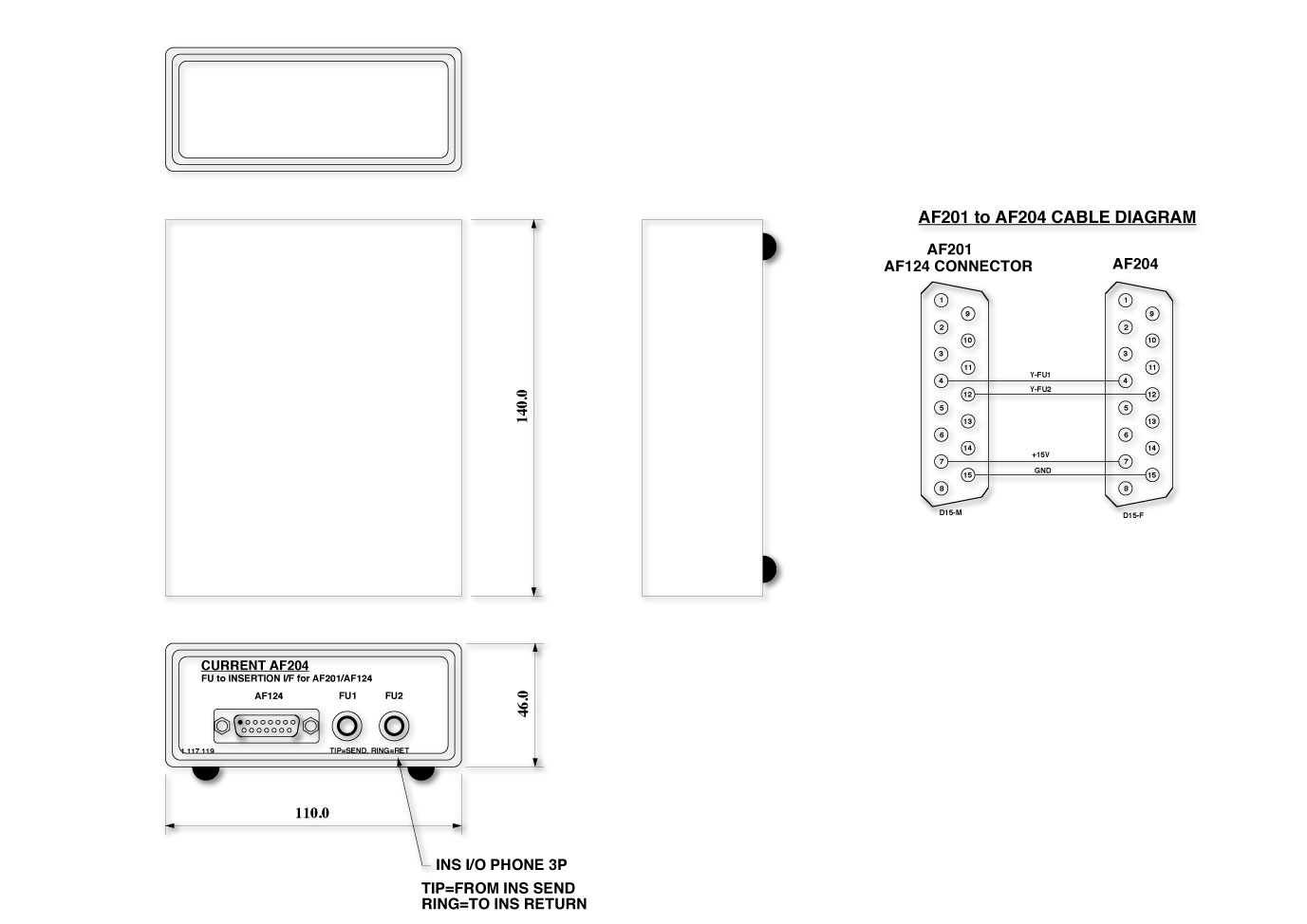

   AF204 "AF124" D15-M(#4-40)
 1                        9
 2                       10
 3                       11
 4 FU1 ON_               12 FU2 ON_
 5                       13
 6                       14
 7 +15V                  15 GND
 8
