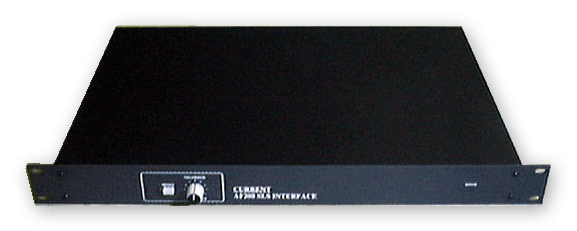

AF208

SLS INTERFACE

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●スタジオTBコントロール
●ステレオ・モノトークバック
●CMカウントダウン機能
●19インチ1Uサイズ

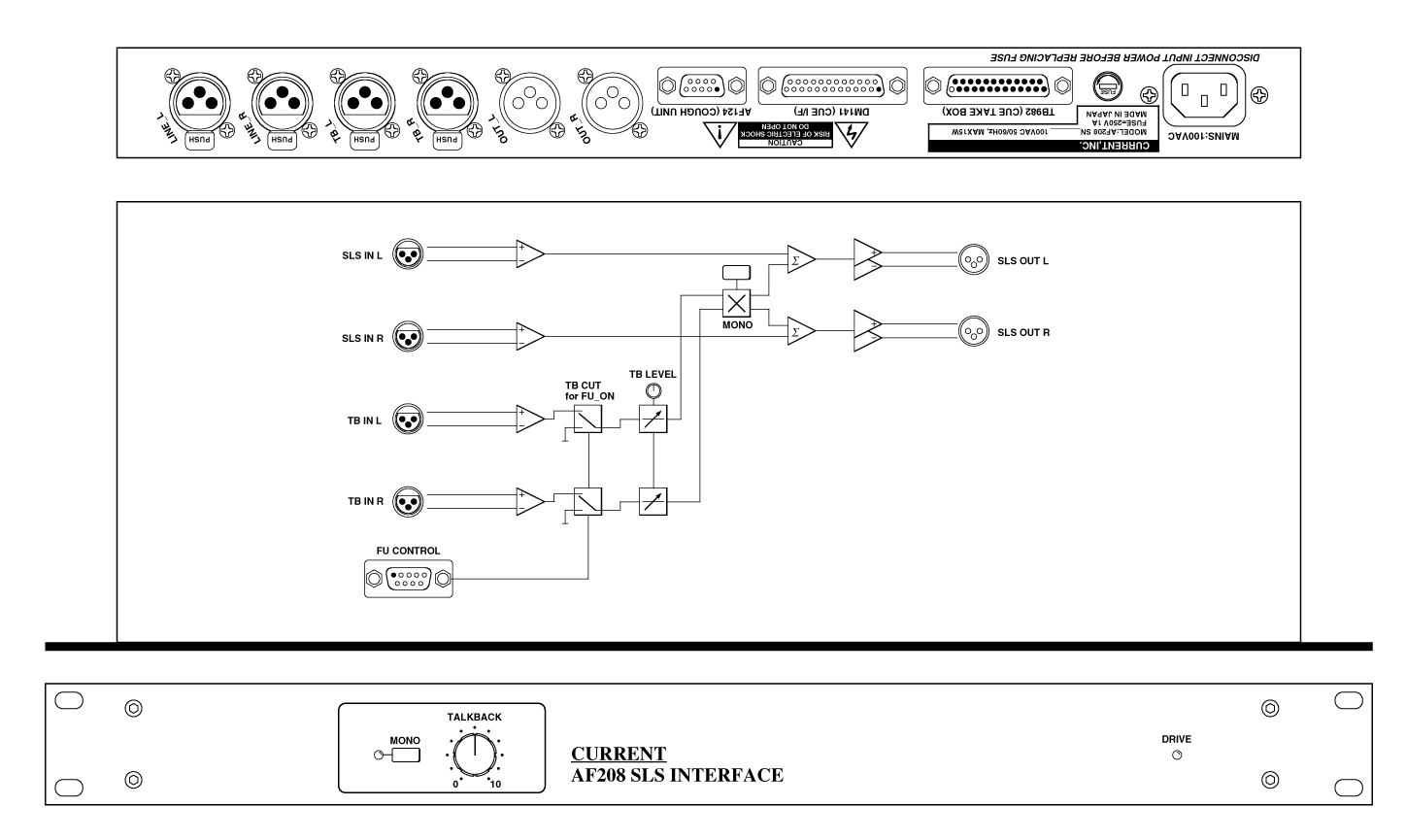

 AF208はブース内のスタジオスピーカーを生かしたまま放送を行う場合に、カフONによってTB信号を自動カットするためのインターフェースです。

◆TBコントロール
 AF208に入力されたTB信号はカフOFFの状態ではプログラムとミックスされてスタジオスピーカーへ出力されていますが、カフがONになると、TB信号はカットされます。TB信号はステレオ対応で、フロントパネルでレベルを設定できます。また、MONOボタンでモノラルにすることもできます。

◆CMカウントダウン
 オプションのTB982を接続して、外部CMタリーにより、20秒のカウントダウン表示を行うことが出来ます。

◆その他
 AF208以外の特殊な仕様にもお応えしますのでお問い合わせ下さい。

■ 仕 様
•SLS INPUTS: BALANCED STEREO
12kΩ,REF=+4dBu, MAX=+24dBu,XLR3-F
•SLS OUTPUTS: BALANCED 50Ω STEREO
REF=+4dBu, MAX=+24dBu, XLR3-M
•TB INPUTS: BALANCED STEREO
12kΩ,REF=+4dBu, MAX=+24dBu,XLR3-F
•CONTROL: TB LEVEL, MONO TB
•COUGH CONTROL INPUT: Dsub9-M (#4-40)
•TALLY CONTROL INPUT: Dsub25-M (#4-40)
•CUE TAKE BOX TB982: Dsub25-F (#4-40)
•FREQUENCY RESPONSE: 20Hz~20kHz ±0.1dB
•THD: < 0.01% at 1kHz REFERENCE LEVEL
•MAINS: 100VAC 50/60Hz, 15W MAX
•DIMENSIONS: 482Wx44Hx303D, 4kg

   AF208 “AF124″ D9-M (#4-40)
 1 GND                   6 12V DC SUPPLY
 2 FU COMMAND INPUT +    7 FU COMMAND INPUT -
 3                       8
 4                       9
 5
 Y-FU+ 及び、Y-FU- はフォトカプラーの定電流入力です。相手側機器の電源をY-FU+
オープンコレクタ出力をY-FU-へ接続してください。+5VDC~+24VDCまで
動作可能です。相手機器にリレーなどの接点しかない場合には、+12Vを利用してください。
   AF208 "TB982" D25-F (#4-40)
 1 LOCAL SWITCH CONTACT a   14 LOCAL SWITCH CONTACT b
 2 NET SWITCH CONTACT a     15 NET SWITCH CONTACT b
 3 LOCAL LAMP +             16 LOCAL LAMP -
 4 NET LAMP +               17 NET LAMP -
 5 ON AIR LAMP +            18 ON AIR LAMP -
 6 -20' DISPLAY a           19 -20' DISPLAY b
 7 -20' DISPLAY c           20 -20' DISPLAY d
 8 -20' DISPLAY e           21 -20' DISPLAY f
 9 -20' DISPLAY g           22 -20' DISPLAY COMMON 10S
10 -20' DISPLAY COMMON 1S   23
11                          24
12                          25
13
   AF208 "DM141" D25-M (#4-40)
 1 LOCAL SWITCH CONTACT a   14 LOCAL OA TALLY INPUT
 2 LOCAL SWITCH CONTACT b   15 GND
 3 NET SWITCH CONTACT a     16 NET OA TALLY INPUT
 4 NET SWITCH CONTACT b     17 GND
 5 NC                       18 NC
 6 NC                       19 NC
 7 NC                       20 -20' TALLY INPUT
 8 NC                       21 GND
 9                          22
10                          23
11                          24
12                          25
13

• Order Information

御注文型番 備考 価格(+TAX)
AF208 SLSインターフェース、19”1U ¥298,000
TB982 リモートユニット ¥96,000
TB982W10 リモートケーブル 10m ¥32,000
