AF225

DUAL VCA UNIT

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

Sep.2014
ＡＦ２２５はＡＦ１２５と共にＡＦ２２５Ａへ統合されました。

●２系統のＶＣＡ
●カフインターフェースに最適
●±６ｄＢリファレンス可変
●リモートカット
●高音質
●１９インチ１Ｕ

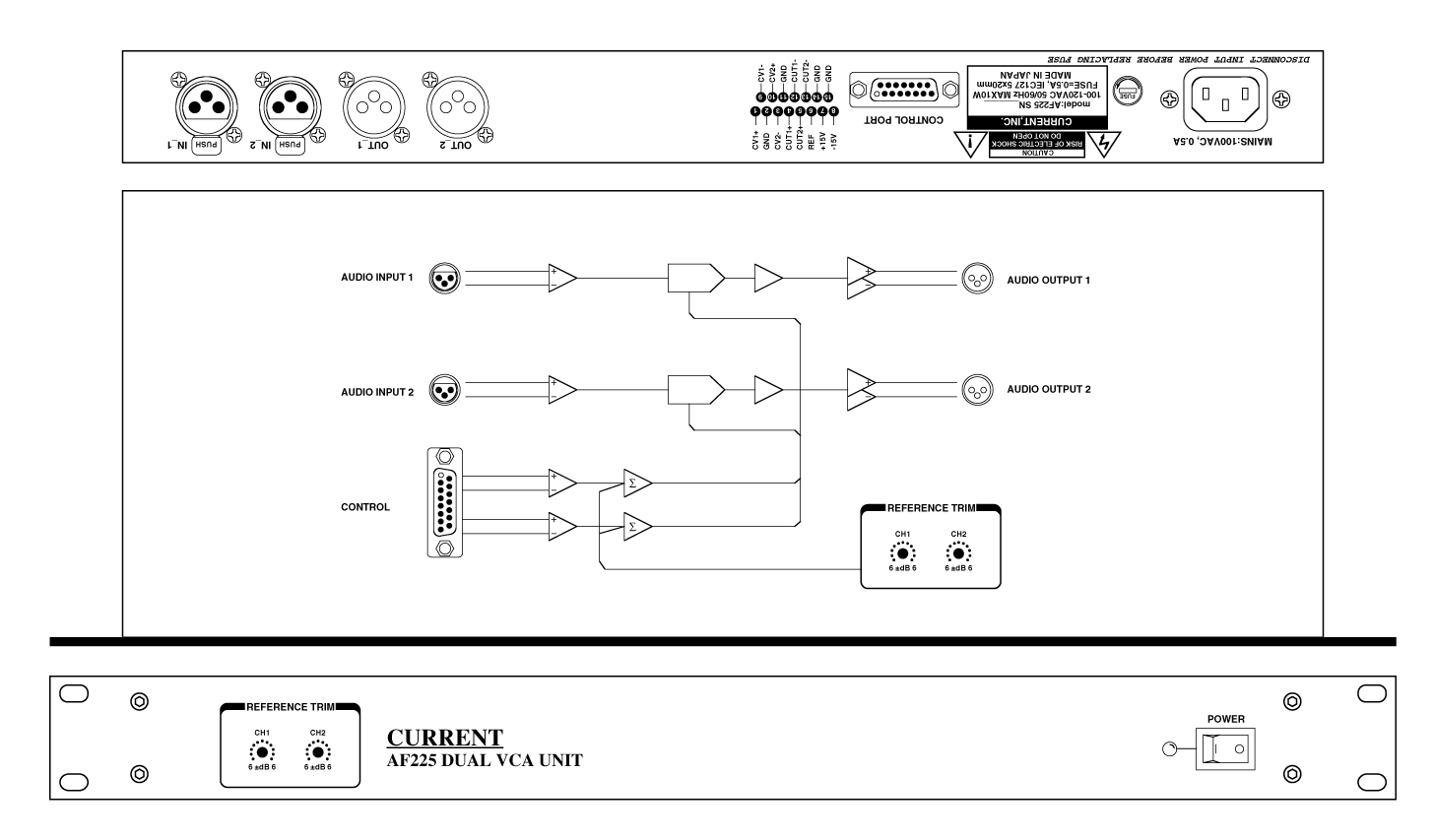

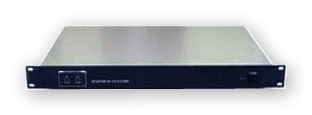

　ＡＦ２２５は２系統のＶＣＡユニットです。優れた回路構成と部品で高品質なオーディオレベルのリモートコントロールが可能です。

◆入出力
　ＡＦ２２５の入出力には一般的なＸＬＲタイプコネクターを使用しているため、汎用的で信頼性の高い接続を約束します。標準の入力レベルは＋４ｄＢｕですが、入出力基準レベルに関しては注文時に指定していただくと変更することもできます。

◆リファレンス
　出荷時には１対１で出力されますが、外部コントロール電圧が０Ｖの時（ＮＵＬＬレベル）のリファレンスレベルを±６ｄＢの範囲で変更することができます。

◆コントロール
　ＣＶ（コントロール電圧）はノイズに強い差動入力ですので２０ｍ以上の長距離でも安心して使用できます。また、各チャンネルごとにフォトカプラーアイソレーションされたカット入力を実装しています。

◆その他
　ＡＦ２２５はＣＶフェーダーユニットのＦＵ３３８と組み合わせると簡単にリモートオーディオレベルコントロールシステムを構築できます。また、ＡＦ２２５と仕様の異なるＶＣＡユニットも製作いたしますのでお問い合わせください。

■ 仕　様
•INPUTS: 2, BALANCED, 24kΩ
•INPUTS CONNECTORS: XLR3-F
•INPUTS REFERENCE LEVEL: +4dBu, MAX +24dBu
•OUTPUTS: 2 BALANCED, 50Ω
•OUTPUTS REFERENCE LEVEL: +4dBu, MAX +24dBu
•OUTPUTS: XLR3-M
•CONTROL: ±6dB REFERENCE LEVEL (FRONT PANEL)
•CONTROL CONNECTOR: D15-F (#4-40)
•FREQUENCY RESPONSE: 20Hz-20kHz ±0.1dB
•THD: < 0.01% at 1kHz REFERENCE LEVEL
•NOISE: < -90dB
•MAINS: 100-120VAC 50/60Hz 10W(MAX)
•DIMENSIONS: 482Wx44Hx303D 4kg

           AF225 “CONTROL” D15-F
 1 CONTROL VOLTAGE INPUT 1+    9 CONTROL VOLTAGE INPUT 1-
 2 ND GND                     10 CONTROL VOLTAGE INPUT 2+
 3 CONTROL VOLTAGE INPUT 2-   11 ND GND
 4 CUT INPUT 1+               12 CUT INPUT 1-
 5 CUT INPUT 2+               13 CUT INPUT 2-
 6 +5V REFERENCE OUTPUT       14 GND
 7 +15V SUPPLY MAX<100mA      15 GND
 8 -15V SUPPLY MAX<100mA
