AF320A

SLAVE CLOCK

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●セイコー局時計の３相子時計と置き換え可能
●簡単な時刻設定
●大型デジタル表示
●高輝度ディスプレイ
●イージーインストール
●１９インチ２Ｕサイズ

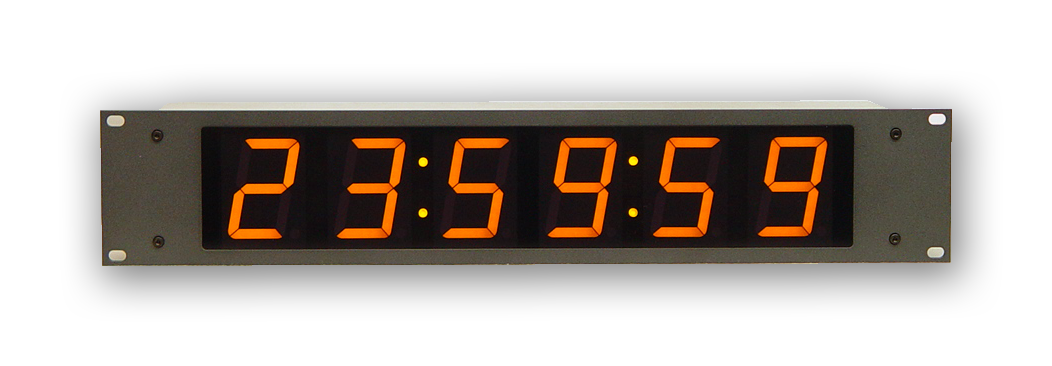

　ＡＦ３２０Ａは局時計の３相子時計と置き換え可能なディジタル表示子時計です。設置には既存のケーブルにＸＬＲプラグを取り付けるだけで特別な変更も必要なく、既存のシステム内に共存することができます。

◆時刻設定
　リヤパネルのトグルスイッチをＳＥＴ側に切り換えてロータリースイッチで時分秒を独立で設定し、ＳＴＡＲＴ側へスイッチを切り替えると次の入力パルスからカウントを始めます。

◆表示
　表示は２４時間表示方式です。標準のＬＥＤ色はアンバーですがオプションで赤、緑または黄に変更することもできます。現在は赤のみです。

◆入力信号
　３相２４Ｖパルスでの動作を基本としていますが、ＴＴＬレベルの単相クロックでもカウント可能です。この場合にはＸＬＲコネクタの１−２、１−３、２−３間のいずれかに接続してください。

◆その他
　３相パルスを直接カウントしていますので、非常にノイズの多い環境では誤動作がおこる可能性がありますのでご注意下さい。接続ケーブルには出来るだけシールド線を使用してください。

■ 仕　様
●入力：３相２４Ｖクロック（フォトカプラー入力）
●入力コネクタ：ＸＬＲ３−Ｍ
●表示：５７ｍｍ高ＬＥＤ
●表示方式：２４時間式
●電源：１００ＶＡＣ　５０／６０Ｈｚ、５Ｗ

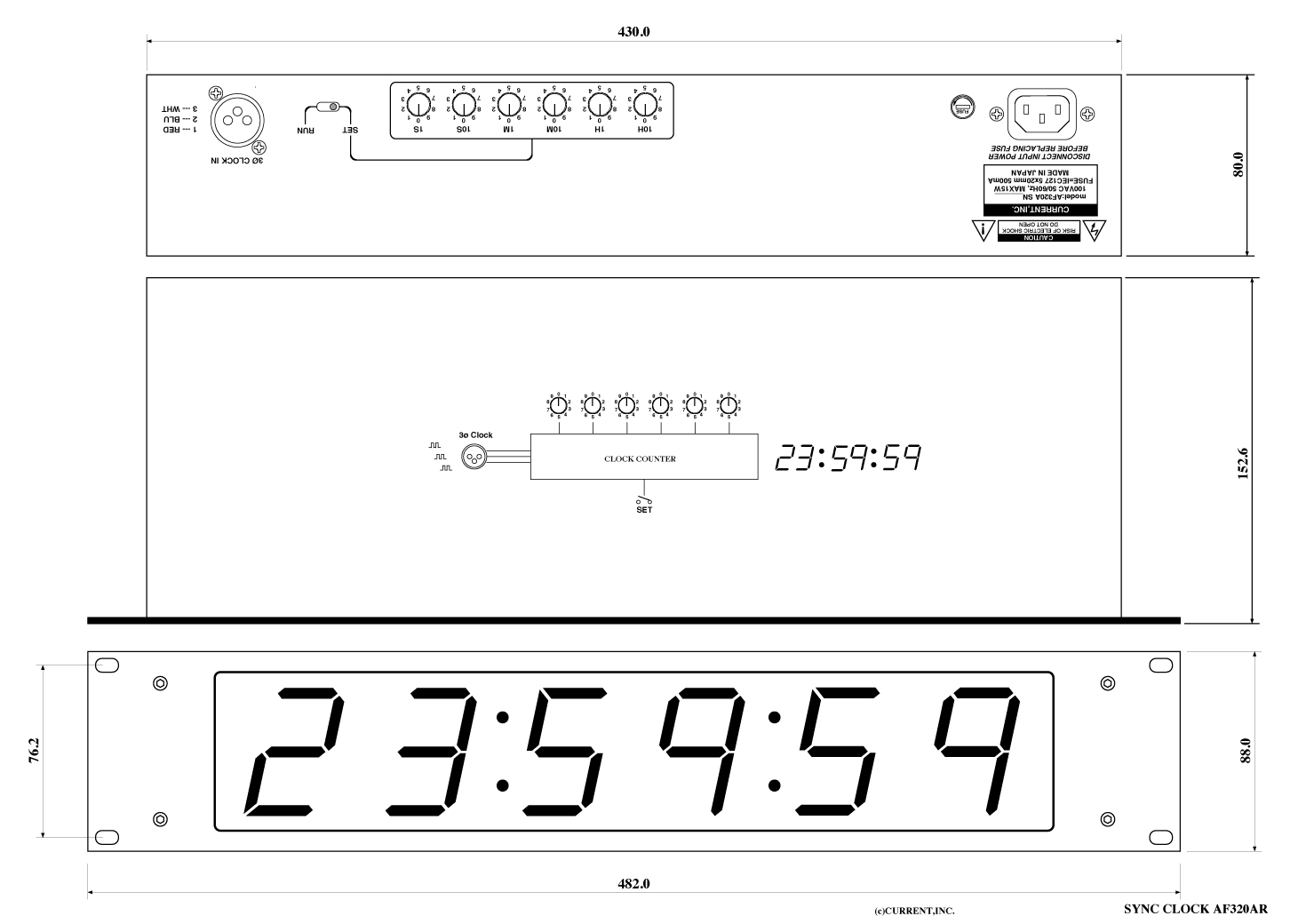

●外形寸法：４８２Ｗｘ８８Ｈｘ１５３Ｄ　4ｋｇ
