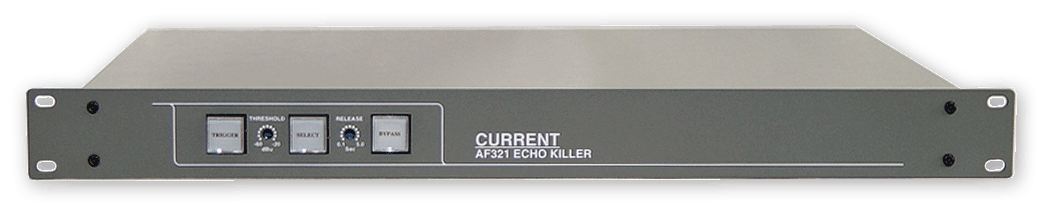

AF321

ECHO KILLER

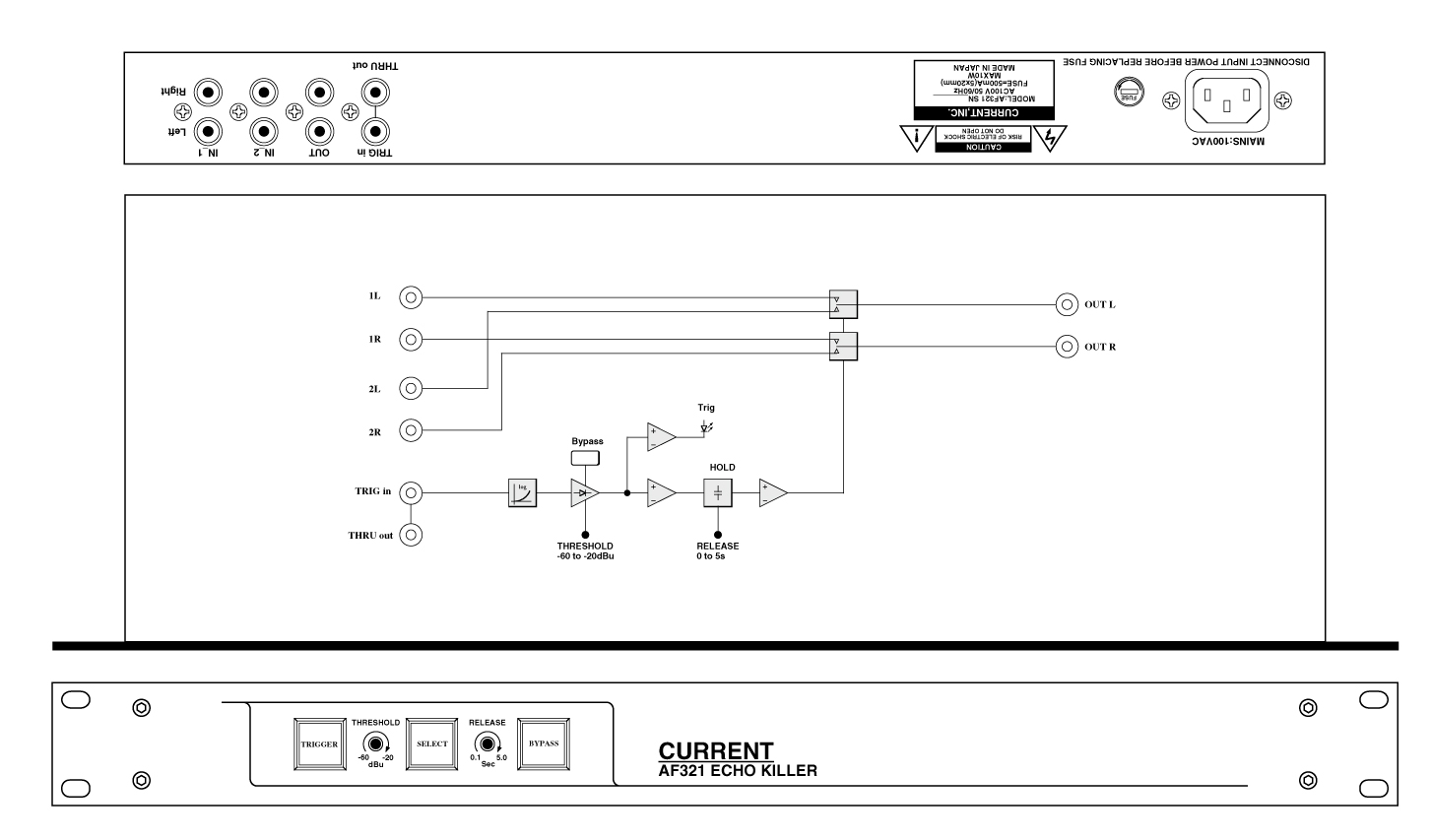

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●衛星放送でのエコー対策
●RCA入出力コネクタ
●19インチ1Uサイズ

 AF321は衛星回線を使用して遠隔授業、テレビ会議等を行う場合に発生する電話回線との遅延を問題を解決するために開発されたエコーキラーです。ch1に入力されたプログラム信号がローカルの信号入力をトリガーとしてch2(通常は−1信号)にラインを切り替えます。トリガー入力に設定以上の入力がある場合には入力1から2へ切り替わり、トリガー入力が無くなると設定時間後に復帰します。

◆オーディオ入出力
 入出力はすべてRCAピンジャックで、入力1、2及び出力はリレー切換ですので基準レベル、最大レベルは規定しません。

◆設定
 トリガーレベルは−20dBu〜−60dBuまで連続可変でき、トリガーがかかっている時にはTRIGGERランプが点灯し、入力2に切り替わっている間はSELECTランプが点灯します。トリガー入力がなくなって入力1に復帰する時間はフロントパネルのトリムで0.1秒から5秒まで連続可変できます。

◆リリースタイム
 トリガー入力がスレッシュホールド以下になってから入力1へ切り替わる時間を設定します。設定時間内に再トリガーがかかった場合には切り替わりません。

◆バイパス
 トリガー入力による切換を行わない場合にはBYPASSスイッチで動作を禁止することができます。このときには出力は入力1に固定されます。セレクト状態の時にボタンを押下した場合にはリリースタイムの設定後に動作します。(ランプはアンバーで点灯します。)

■ 仕 様
•AUDIO INPUT 1: STEREO RCA
•AUDIO INPUT 2: STEREO RCA
•AUDIO OUTPUT: STEREO RCA
•TRIGGER INPUT: 47kΩ RCA
•THRESHOLD: -20 to -60dBu
•RELEASE TIME: 0.1s to 5s
•MAINS: 100VAC 50/60Hz MAX 10W
•DIMENSIONS: 482Wx44Hx303D, 4kg

• Order Information

御注文型番 備考 価格(+TAX)
AF321 エコーキラー、19”1U ¥320,000
