CSP116

PROGRAM METER 16ch

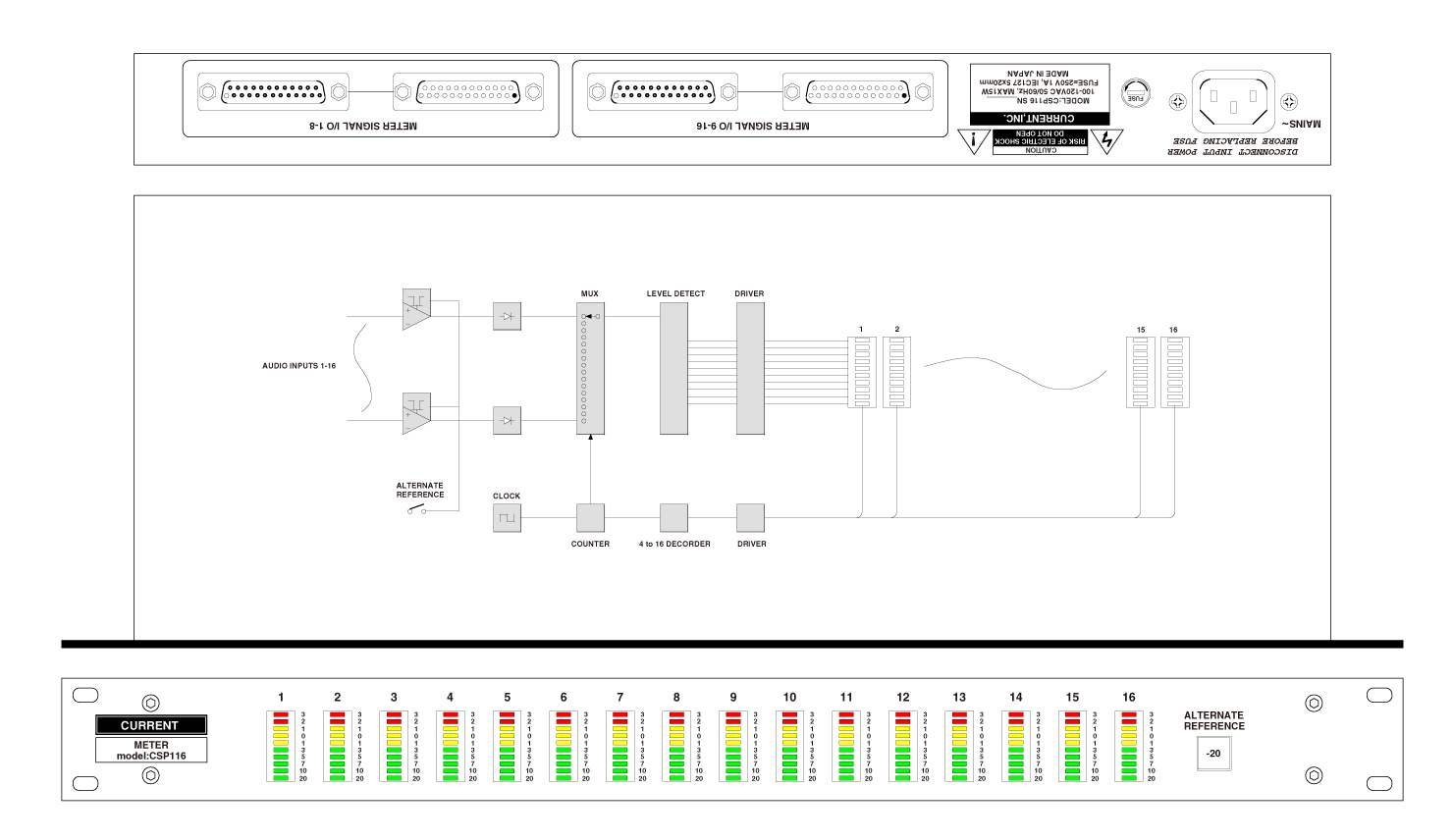

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●１６ｃｈバーグラフメーター
●１０ポイントＶＵスケール
●リファレンスレベル可変
●１９インチ１Ｕ

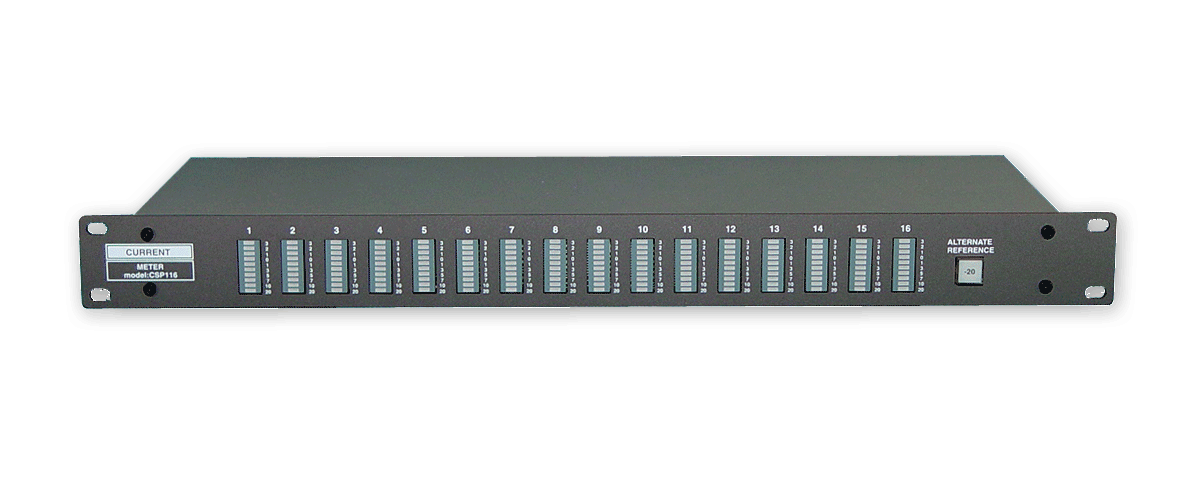

　ＣＳＰ１１６は１６ｃｈのバーグラフメーターです。１０ポイントのＶＵスケール表示のバーグラフは３色カラー表示で非常に視認性が高く、レベル監視、ラインモニター等の様々な用途に使用できます。

◆入力
　８ｃｈ単位のＤｓｕｂ２５コネクタはバランス入力です。スルー出力とは直結されておりますのでどちらからでも入力でき、ラインの途中に挿入することも出来ます。

◆リファレンス
　標準の基準レベルは＋４ｄＢｕですが、フロントパネルの”ALTERNATE REFERENCE”ボタンで-20dBuに切り換えることもできます。また、リファレンスレベルは注文時に変更可能ですのでお問い合わせ下さい。

◆メーター
　スケールは針式ＶＵメータと同様で−２０から＋３ｄＢのレンジを表示します。３色表示ですので離れた位置からでもレベルの確認が容易です。

◆その他
　接続ケーブルは仕様に合わせて製作しますのでお問い合わせ下さい。

■ 仕　様
•INPUTS: 16, BALANCED, 30kΩ
•INPUTS REFERENCE LEVEL: +4dBu
•ALTERNATE REFERENCE LEVEL: -20dBu
•INPUTS CONNECTOR: Dsub25-F(#4-40)
•THRU OUTPUTS CONNECTOR: Dsub25-M(#4-40)
•METER: 10point -20, -10, -7, -5, -3, -1, 0, +1, +2, +3dB
•FREQUENCY RESPONSE: 20Hz-20kHz ±1dB
•MAINS: 100VAC 50/60Hz 10W MAX
•DIMENSIONS: 482Wx44Hx153D, 3kg

     Dsub25-F/M Connector Pin List
 1 Signal I/O 1 +         14 Signal I/O 1 -
 2 Signal I/O 1 Gnd       15 Signal I/O 2 +
 3 Signal I/O 2 -         16 Signal I/O 2 Gnd
 4 Signal I/O 3 +         17 Signal I/O 3 -
 5 Signal I/O 3 Gnd       18 Signal I/O 4 +
 6 Signal I/O 4 -         19 Signal I/O 4 Gnd
 7 Signal I/O 5 +         20 Signal I/O 5 -
 8 Signal I/O 5 Gnd       21 Signal I/O 6 +
 9 Signal I/O 6 -         22 Signal I/O 6 Gnd
10 Signal I/O 7 +         23 Signal I/O 7 -
11 Signal I/O 7 Gnd       24 Signal I/O 8 +
12 Signal I/O 8 -         25 Signal I/O 8 Gnd
13 N.C.
