CSP150A

PROGRAM METER 2ch

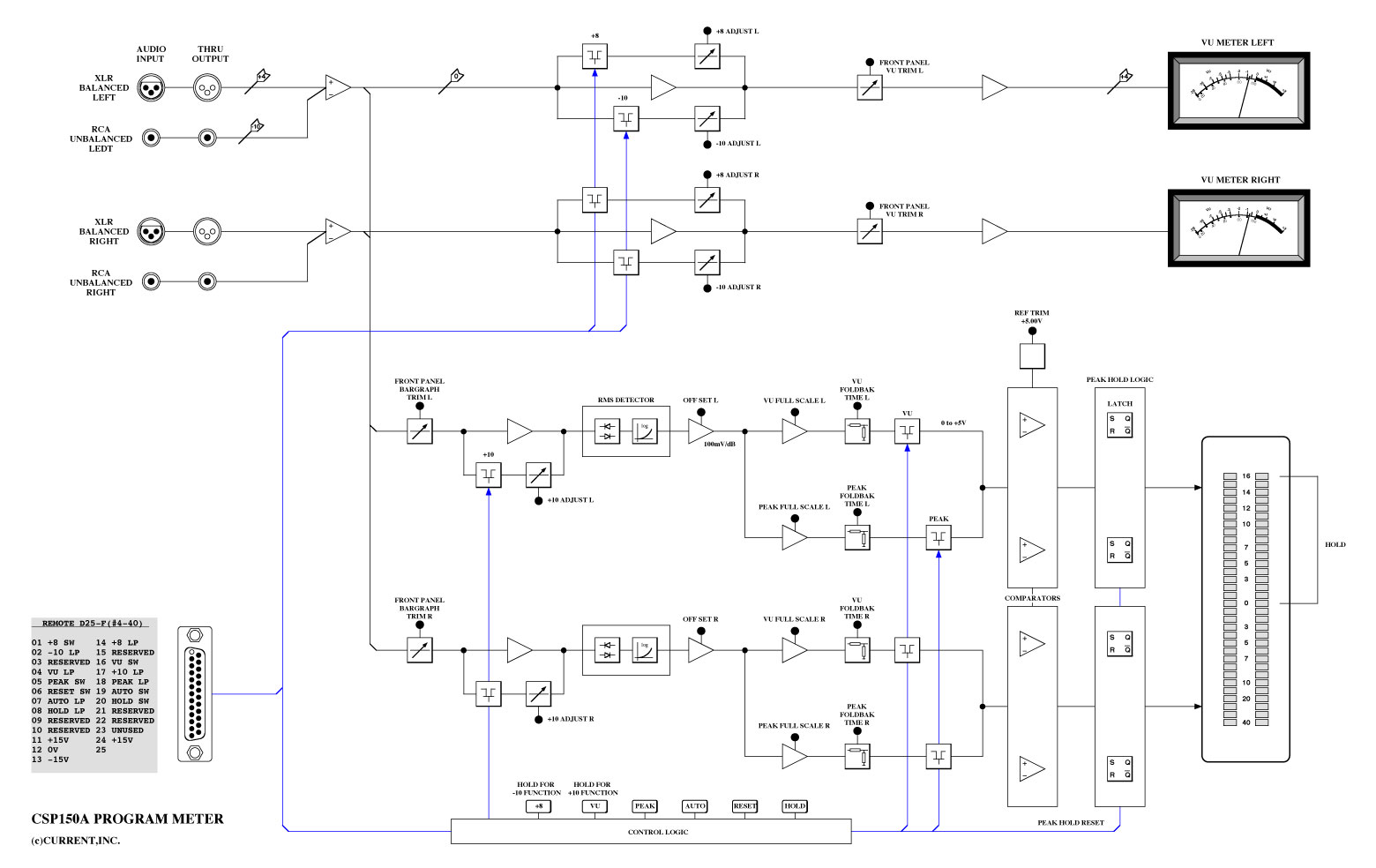

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●バーと針のデュアルメーターシステム
●ＶＵ／ＰＥＡＫ切替
●３段階のリファレンスレベル設定
●各種モードはリモートコントロール可能
●スルーアウト付
●切れない照明付
●ＸＬＲ及びＲＣＡ入力
●１９インチ２Ｕ

　ＣＳＰ１５０Aはスタジオ及び、編集室用として開発された２Ｕラックマウント型のステレオプログラムメーターです。あらゆるプログラムソースに対応できるように針式のＶＵメーターと、ＶＵ／ＰＥＡＫレスポンス切替が可能なバーグラフを組込んだデュアルメーターシステムとしました。

◆ＶＵメーター
　針式のＶＵメーターには実績のあるＳＩＦＡＭ社製品を採用して確かな信頼性を備え、”＋８”ボタンによってリファレンスレベルの変更もできます。標準では０ＶＵ＝＋４ｄＢｕですが、ボタンを１度押せば０ＶＵ＝＋８ｄＢｕ（−４ｄＢ）となり、押し続けるとＬＥＤの色が変わり、０ＶＵ＝＋１４ｄＢｕ（−１０ｄＢ）となります。そして、再度ボタンを押せば０ＶＵ＝＋４ｄＢｕに戻ります。この機能により通常より１０ｄＢ高いレベルを読み取ることができます。

◆バーグラフ
　バーグラフには視認性の高いＬＥＤを使用し、−４０ｄＢから＋１６ｄＢまで表示することができます（実際のレベルでは、−３６ｄＢｕから＋２０ｄＢｕ）。ＶＵ／ＰＥＡＫ共に最大値を突き上げて行くピークホールド機能を備えており、”ＨＯＬＤ”ボタンにより最大レベルを保持することができます。”ＡＵＴＯ”モードではピークを約２秒間ホールドして自動的にリセットされます。ＡＵＴＯ、ＨＯＬＤが共にＯＦＦの場合にはピークホールドしません。また、リファレンスレベルは、”ＶＵ”ボタンを約２秒間押し続けると、０ＶＵ＝−６ｄＢｕ（−１０ｄＢ）となり、再度ボタンを押せば０ＶＵ＝＋４ｄＢｕに戻ります。つまり、１０ｄＢ表示をアップすることができます。

◆リモートコントロール
　フロントパネルにある各モードスイッチ（＋８、ＶＵ、ＰＥＡＫ、ＲＥＳＥＴ、ＡＵＴＯ、ＨＯＬＤ）はリヤパネルのリモートコネクターより手元のスイッチボックスや外部からの制御も可能です。

◆その他
　オーディオ入力はスルーアウト付きのＸＬＲ及びＲＣＡコネクターの２種類を切り換えなしで使用できます｡また､同仕様でデスクトップ型のＣＳＰ１００も用意しています｡

■ 仕　様
•BALANCED INPUTS: 43kΩ, REF=+4dBu,MAX=+24dBu,XLR3-F
•UNBALANCED INPUTS: 10kΩ, REF=-10dBu,MAX=+10dBu,RCA
•VU METER UNIT: SIFAM AL29WF
•VU FUNCTION: REFERENCE SELECT +8, +14
•BAR GRAPH: 32POINT LED DISPLAY
•BAR GRAPH DISPLAY RANGE: -40dB to +16dB
•BAR FUNCTION: -10,VU/PEAK,AUTO,HOLD, RESET
•FREQUENCY RESPONSE: 20Hz~20kHz +/-0.5dB
•REMOTE CONTROL: FUNCTION CONTROL, D25-F(#4-40)
•MAINS: 100VAC 50/60Hz MAX=15W
•DIMENSIONS: 482Wx88Hx303D 6kg

   REMOTE D25-F(#4-40)
01 +8 SW        14 +8 LP
02 -10 LP       15 RESERVED
03 RESERVED     16 VU SW
04 VU LP        17 +10 LP
05 PEAK SW      18 PEAK LP
06 RESET SW     19 AUTO SW
07 AUTO LP      20 HOLD SW
08 HOLD LP      21 RESERVED
09 RESERVED     22 RESERVED
10 RESERVED     23 UNUSED
11 +15V         24 +15V
12 0V           25
13 -15V

• Order Information
