CSP159

PROGRAM METER 6ch

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●６ｃｈ
●５段階のリファレンスレベル
●高精度ＶＵメーターユニット
●スルーアウト
●１９インチ３Ｕサイズ

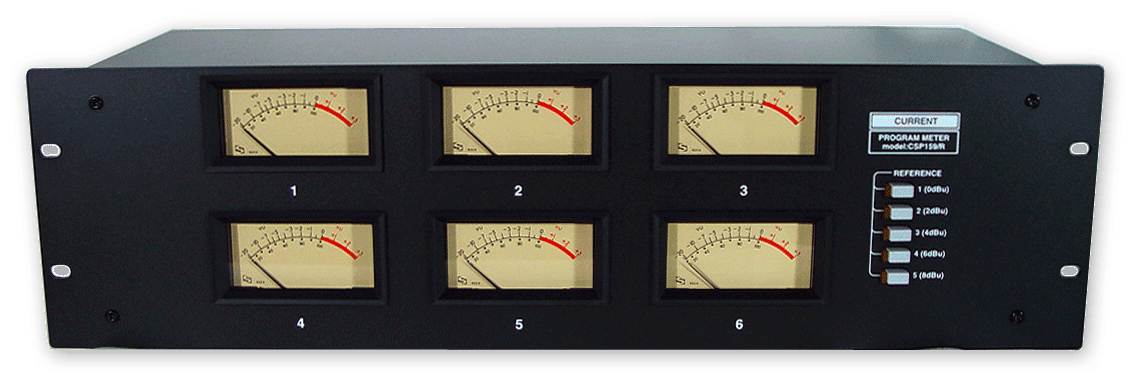

　ＣＳＰ１５９／Ｒは５段階のリファレンスレベルの切換が可能な６チャンネルのＶＵメータユニットです。メーターユニットには大型コンソールなどにも使用されている実績及び品質も最高級のＳＩＦＡＭ社製を採用しています。また、各メーターには保守の必要のないＬＥＤ照明も取り付けられており、リヤパネルの各入力にはスルーアウトも実装しています。

◆オーディオ入出力
　ＣＳＰ１５９／Ｒのオーディオ入出力はバランス型ＸＬＲタイプコネクターで、基準レベルは＋４ｄＢｕです。スルー出力コネクタは入力コネクタと直結されていますのでどちらからでも入力することができます。また、内部のスイッチで入力インピーダンスを６００Ωへ変更することもできます。

◆リファレンスレベル
　標準のリファレンスレベルは０ｄＢｕ、＋２ｄＢｕ、＋４ｄＢｕ、＋６ｄＢｕ、＋８ｄＢｕですが注文時に変更できます。また、オプションでリファレンス切換スイッチをリモートすることもできます。

◆トリム
　ＶＵメーターの調整はリヤパネルの各入力コネクター横のトリムで、−２０ｄＢｕから＋２０ｄＢｕの範囲で設定可能です。なお、出荷時には＋４ｄＢｕに調整されています。

◆その他
　基準レベル及び、パネルの名称などは仕様に応じて変更もできます。名称変更の場合には別途製版代が必要となります。また、据置タイプはＣＳＰ１５９で対応します。

■ 仕　様
•INPUTS: 20kΩ/600Ω, REF=+4dBu, MAX=+24dBu
•INPUT CONNECTOR: XLR3-F
•THRU OUTPUT CONNECTOR: XLR3-M
•REFERENCE: 0dBu, 2dBu, 4dBu, 6dBu, 8dBu,
•TRIM@+4dBu: -20dBu~+20dBu
•FREQUENCY RESPONSE: 20Hz~20kHz +/-0.5dB
•METERS: SIFAM AL29WF Internal LED Lamp
•REMOTE CONNECTOR: D15-F(#4-40)
•MAINS: 100VAC 50/60Hz MAX=6W

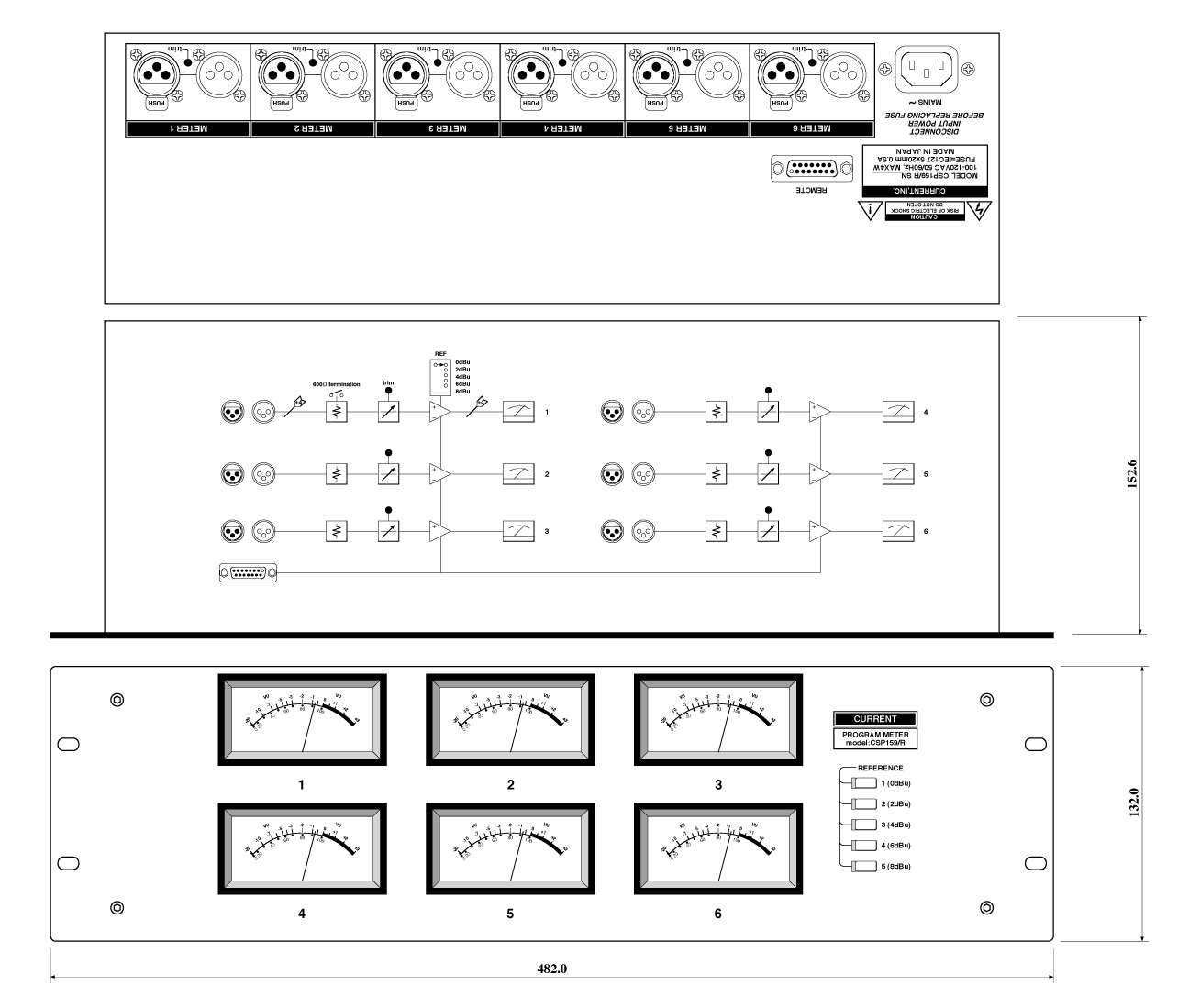

•CSP159R DIMENSIONS: 482Wx132Hx153D, 5kg
•CSP159 DIMENSIONS: 438Wx132Hx153D, 5kg

  CSP159/R "Remote" Dsub15-F (#4-40)
 1 SWITCHES COMMON 0V   9 LAMPS COMMON +12V
 2 GAIN SWITCH 1       10 GAIN SWITCH LAMP 1
 3 GAIN SWITCH 2       11 GAIN SWITCH LAMP 2
 4 GAIN SWITCH 3       12 GAIN SWITCH LAMP 3
 5 GAIN SWITCH 4       13 GAIN SWITCH LAMP 4
 6 GAIN SWITCH 5       14 GAIN SWITCH LAMP 5
 7 SPARE SWITCH        15 SPARE LAMP
 8
