CSP159D

AES VU METER 6ch

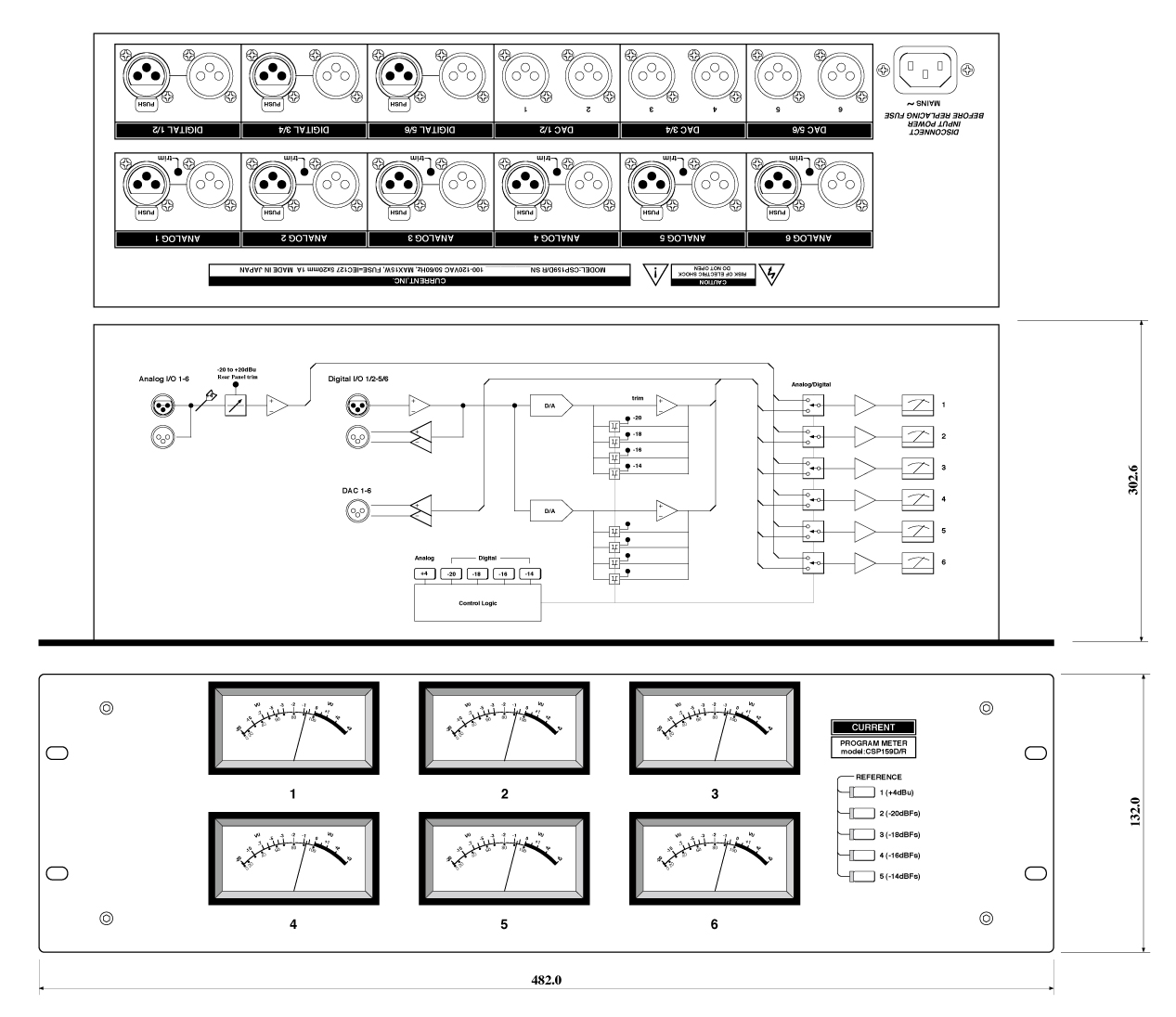

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●６ｃｈ、デジタル、アナログ
●２４ビット、３２〜１９２ｋＦｓ対応
●５種類のリファレンスレベル
●高精度ＶＵメーターユニット
●スルーアウト（デジタル、アナログ）
●Ｄ／Ａ出力付（常時使用可）●１９インチ３Ｕサイズ

　ＣＳＰ１５９Ｄ／Ｒは５段階のリファレンスレベルの切換が可能なＡＥＳ、アナログ対応の６チャンネルのＶＵメータユニットです。メーターユニットには大型コンソールなどにも使用されている実績及び品質も最高級のＳＩＦＡＭ社製を採用しています。また、各メーターには保守の必要のないＬＥＤ照明も取り付けられています。各デジタル、アナログ入力にはスルーアウトも備えています。

◆オーディオ入出力
　ＣＳＰ１５９Ｄ／Ｒのオーディオ入出力はデジタル、アナログともにバランス型ＸＬＲタイプコネクターで、アナログ基準レベルは＋４ｄＢｕです。アナログスルー出力コネクタは入力コネクタと直結されていますのでどちらからでも入力することができます。

◆リファレンスレベル
　標準のリファレンスレベルはアナログが＋４ｄＢｕのみで、デジタルは−２０、−１８、−１６、−１４ｄＢＦｓの５種類をフロントパネルのスイッチで設定できます。電源投入時にはアナログ＋４ｄＢｕが選択されます。

◆トリム
　アナログレベルの調整はリヤパネルの各入力コネクター横のトリムで、−２０ｄＢｕから＋２０ｄＢｕの範囲で設定可能です。デジタルレベルは内部の半固定ボリウムで変更できます。

◆その他

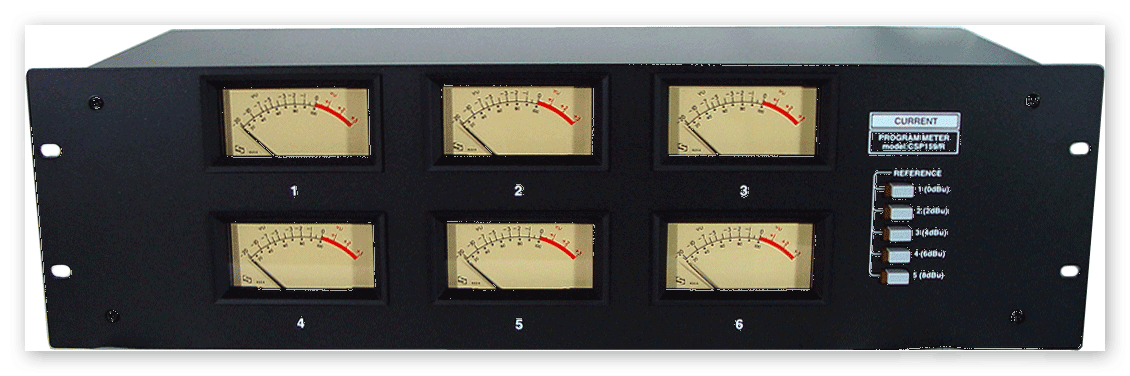

　基準レベル及び、パネルの名称などは仕様に応じて変更もできます。名称変更の場合には別途製版代が必要となります。また、据置タイプはＣＳＰ１５９Ｄで対応します。（上図はＣＳＰ１５９ＤＲタイプです。）また、ＤＡＣ出力はメーターリファレンスでアナログ入力を選択していても常時使用できます。

■ 仕　様
•ANALOG INPUTS: 20kΩ, REF=+4dBu, MAX=+24dBu
•ANALOG I/O CONNECTOR: XLR3-F, XLR3-M
•ANALOG TRIM@+4dBu: -20dBu~+20dBu
•ANALOG FREQUENCY RESPONSE: 20Hz~100kHz -0.1, -0.5dB
•DIGITAL REFERENCE: -20,-18,-16,-14dBFs
•DIGITAL FREQUENCY RESPONSE: 20Hz~20kHz -0.1, -2.0dB
•SAMPLING FREQUENCY: 24bit, 32~192kHz
•METERS: SIFAM AL29WF Internal LED Lamp
•MAINS: 100VAC 50/60Hz MAX=10W
•CSP159DR DIMENSIONS: 482Wx132Hx153D, 5kg
•CSP159D DIMENSIONS: 438Wx132Hx153D, 5kg
