CSP208

AES VU METER 8ch

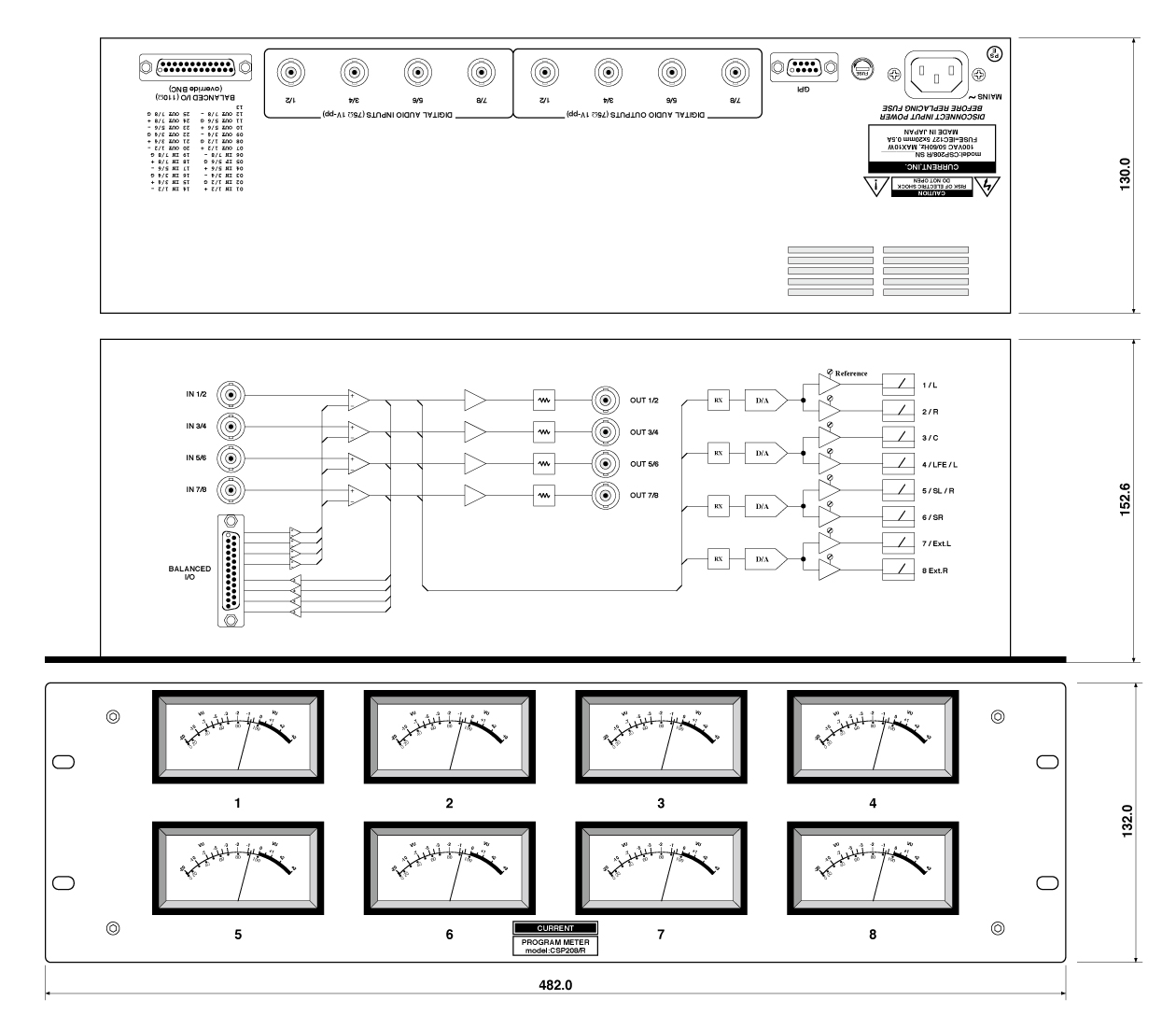

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●ＡＥＳ／ＥＢＵ入力の８ｃｈＶＵメーター
●最高級大型メーター採用
●バランス、アンバランス対応、スルー出力
●３２ｋから１９２ｋＦｓに対応
●リファレンスは−２０ｄＢＦｓ〜−１４ｄＢＦｓに対応
●切れない照明付
●１９インチ３Ｕラックマウント

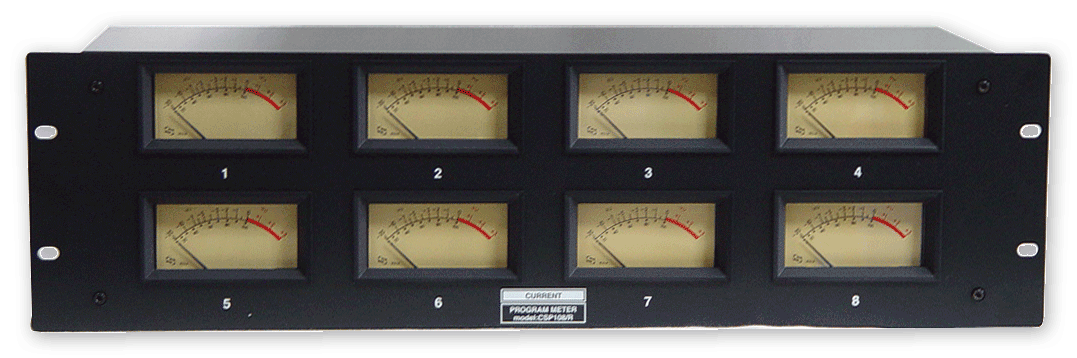

　ＣＳＰ２０８は８ｃｈ仕様のデジタルプログラムメーターです。ＶＵメーターユニットには大型コンソールにも使用されている実績及び品質も最高級のＳＩＦＡＭ社製ＡＬ２９ＷＦを採用しています。また、各メーターの照明には保守の必要のない電球色ＬＥＤを使用しています。

◆オーディオ入出力
　ＣＳＰ２０８のオーディオ入力及びスルー出力は１１０Ωバランス仕様のＤｓｕｂ２５と７５Ωアンバランス仕様のＢＮＣコネクタを実装しています。同時に入力した場合にはバランス入力が優先されますが出力は同時に使用できます。ＢＮＣのみを使用する場合にはＤＳＵＢコネクタには何も接続しないでください。また、オーディオデータにはプロ、コンシューマーの違いはありませんのでＡＥＳでもＳＰＤＩＦのどちらでも使用できます。

◆トリム
　ＶＵメーターのリファレンスは内部のトリムで−２０ｄＢＦｓ〜−１４ｄＢＦｓの範囲で設定可能です。なお、標準の基準レベルは−２０ｄＢＦｓ＝＋４ｄＢｕ＝０ＶＵです。

◆Ｆｓに関して
　３２〜１９２ｋＨｚまで自動追従しますが動作中にはできるだけ変更しないでください。なお、変更した場合には電源を再投入してください。

◆その他
　基準レベル及び、パネルの名称などは仕様に応じて変更もできます。

■ 仕　様
•BALANCED INPUT: 110Ω, Dsub25-F (#4-40), 0.5~5Vpp
•BALANCED OUTPUT: 110Ω, Dsub25-F (#4-40), 1.5Vpp
•UNBAL IN: 75Ω, BNC, 0.5~5Vpp
•UNBAL OUT: 75Ω, BNC, 1Vpp
•FORMAT: AES3, AES3id, SPDIF, 16bit-24bit, 32~192kHz
•REFERENCE LEVEL: -20dBFs~-14dBFs (Default= -20dBFs)
•FREQUENCY RESPONSE: 20Hz-20kHz ±0.5dB
•METERS: SIFAM R22AF/AL29WF Internal LED Lamp
•MAINS: 100VAC 50/60Hz MAX 10W
•DIMENSIONS: 482Wx132Hx153D, 6kg

     Dsub25-F Connector Pin List
 1 INPUT 1/2 +          14  INPUT 1/2 -
 2 INPUT 1/2 Gnd        15  INPUT 3/4 +
 3 INPUT 3/4 -          16  INPUT 3/4 Gnd
 4 INPUT 5/6 +          17  INPUT 5/6 -
 5 INPUT 5/6 Gnd        18  INPUT 7/8 +
 6 INPUT 7/8 -          19  INPUT 7/8 Gnd
 7 OUTPUT 1/2 +         20  OUTPUT 1/2 -
 8 OUTPUT 1/2 Gnd       21  OUTPUT 3/4 +
 9 OUTPUT 3/4 -         22  OUTPUT 3/4 Gnd
10 OUTPUT 5/6 +         23  OUTPUT 5/6 -
11 OUTPUT 5/6 Gnd       24  OUTPUT 7/8 +
12 OUTPUT 7/8 -         25  OUTPUT 7/8 Gnd
13
