CSP307

AES MODE

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●ＡＥＳのオーディオモードを変更
●φL、φR、MONO-L、MONO-R、SWAP
●ＡＥＳ４系統
●送出系統に最適
●電源オフで完全バイパス
●リモートコントロール
●１９インチ１Ｕサイズ

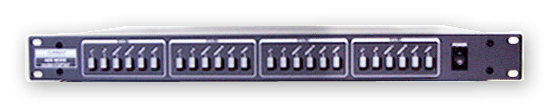

　ＣＳＰ３０７は４系統のＡＥＳのオーディオモードを個別に変更できるＡＥＳモード変換器です。φL、φR、MONO-L、MONO-R、SWAPの４つのモードを設定できます。通常はデジタルコンソールを使用しないと出来ないこれらのモード変更を簡単に行うことができます。完パケ素材などのステレオモードを変更する場合などに最適です。

◆モード

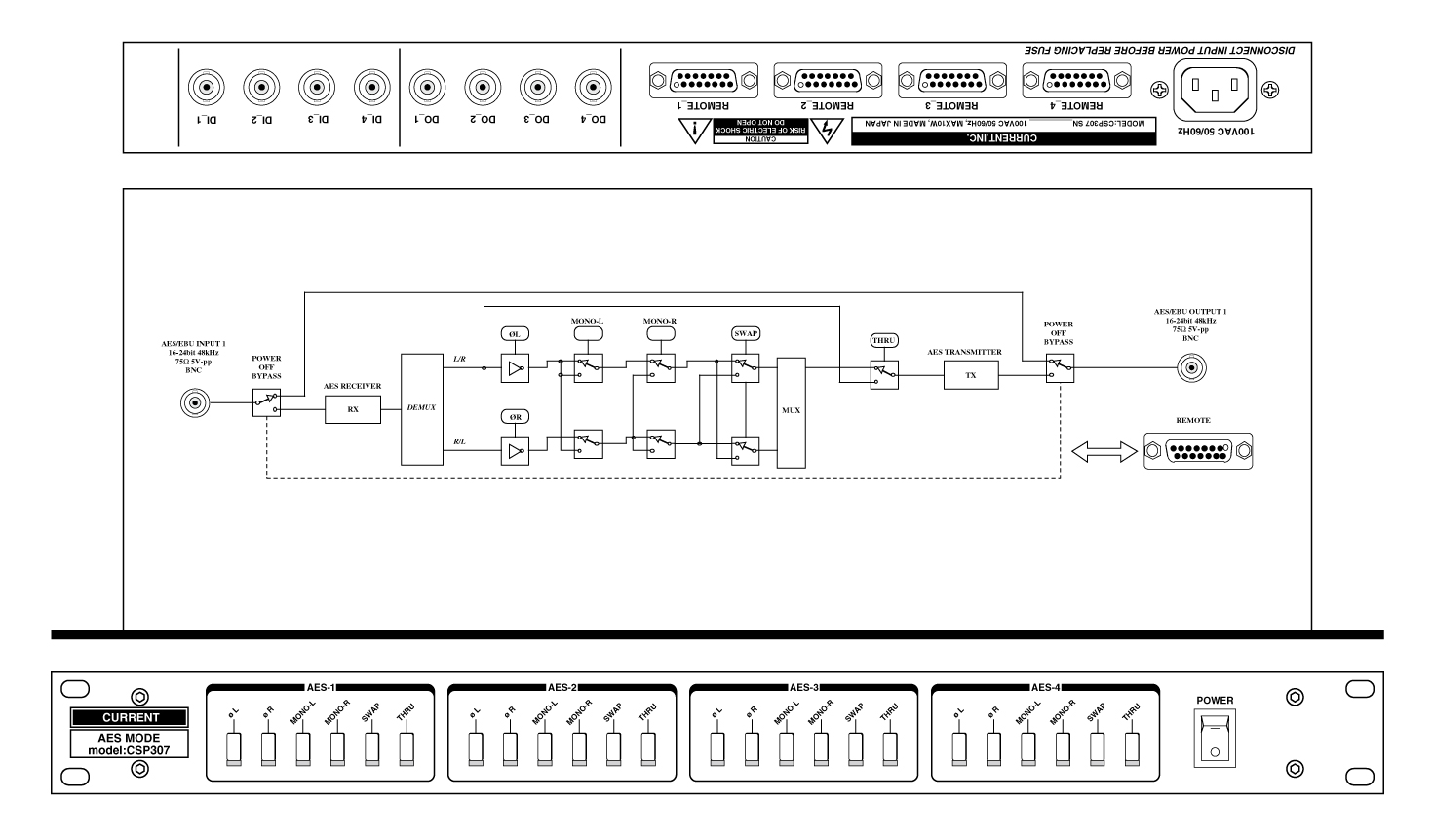

　φLはＬチャンネルの入力信号を位相を反転し、φRはＲチャンネルの入力信号を位相を反転します。MONO-LはＬチャンネルの入力信号を左右に出力し、MONO-RはＲチャンネルの入力信号を左右に出力します。SWAPは左右の入力信号を入れ替えて出力します。THRUは入力信号をそのまま出力します。MONO-L、MONO-R、SWAPはいずれか１つを選択できますが、φLとφRは単独で操作できます。

◆リモート
　４系統のモードは個別にフロントパネルのスイッチとパラレルにリモートコントロールできますのでマシンルームに設置することもできます。

◆バイパス
　電源オフ時にはリレーによって完全にバイパスされますので非常時にも安心です。

◆チャンネルステイタスなど
　オーディオデータ以外のユーザーズビット、チャンネルステイタス等は入力された情報をそのまま出力します。

◆その他
　リモートコントロールパネルや接続ケーブルも製作いたしますのでお問い合わせ下さい。

■ 仕　様
•AES INPUTS: BNC, 75Ω, 0.5V~5Vpp
•AES OUTPUTS: BNC, 75Ω, 5Vpp
•REMOTE CONNECTOR: Dsub15-F (#4-40)
•RESOLUTION: 16 ~24bit
•SAMPLING RATE: 44.1kHz, 48kHz
•USERS BIT: Same as Input signal
•CONTROL: øL, øR, MONO-L, MONO-R, SWAP, THRU
•MAINS: 100VAC 50/60Hz MAX 10W
•DIMENSIONS: 482Wx44Hx303D, 4kg

  CSP307 "Remote 1-4" D15-F(#4-40)
 1 SWITCHES COMMON 0V    9 LAMPS COMMON +5V
 2 øL SW                10 øL LP
 3 øR SW                11 øR LP
 4 MONO-L SW            12 MONO-L LP
 5 MONO-R SW            13 MONO-R LP
 6 SWAP SW              14 SWAP LP
 7 THRU SW              15 THRU LP
 8
