CSP310

8:1 AES SWITCHER

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●８：１または４：１のＡＥＳ／ＥＢＵ切換
●ＸＬＲまたはＢＮＣ
●全Ｆｓに対応
●リモートコントロール可能
●１９インチ１Ｕサイズ

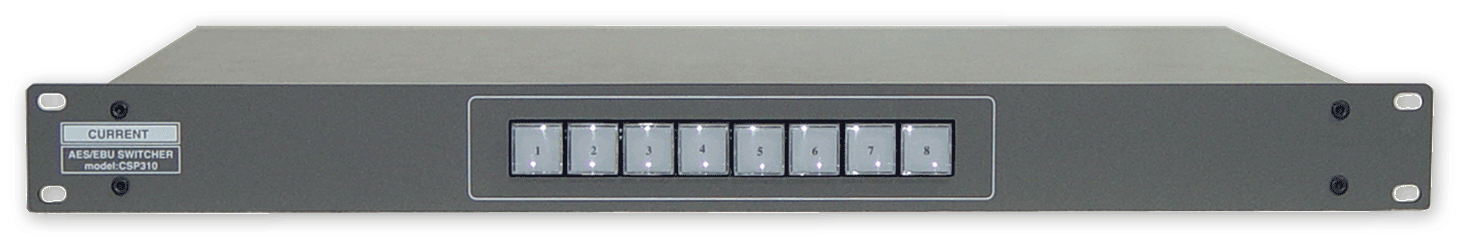

　ＣＳＰ３１０は８つのＡＥSデジタルオーディオ信号を切り換えて２系統に出力するスイッチャーです。標準仕様ではフロントパネルのセレクトスイッチまたは、外部からリモートコントロールで１〜８のいずれかを選択して出力します。

◆入出力

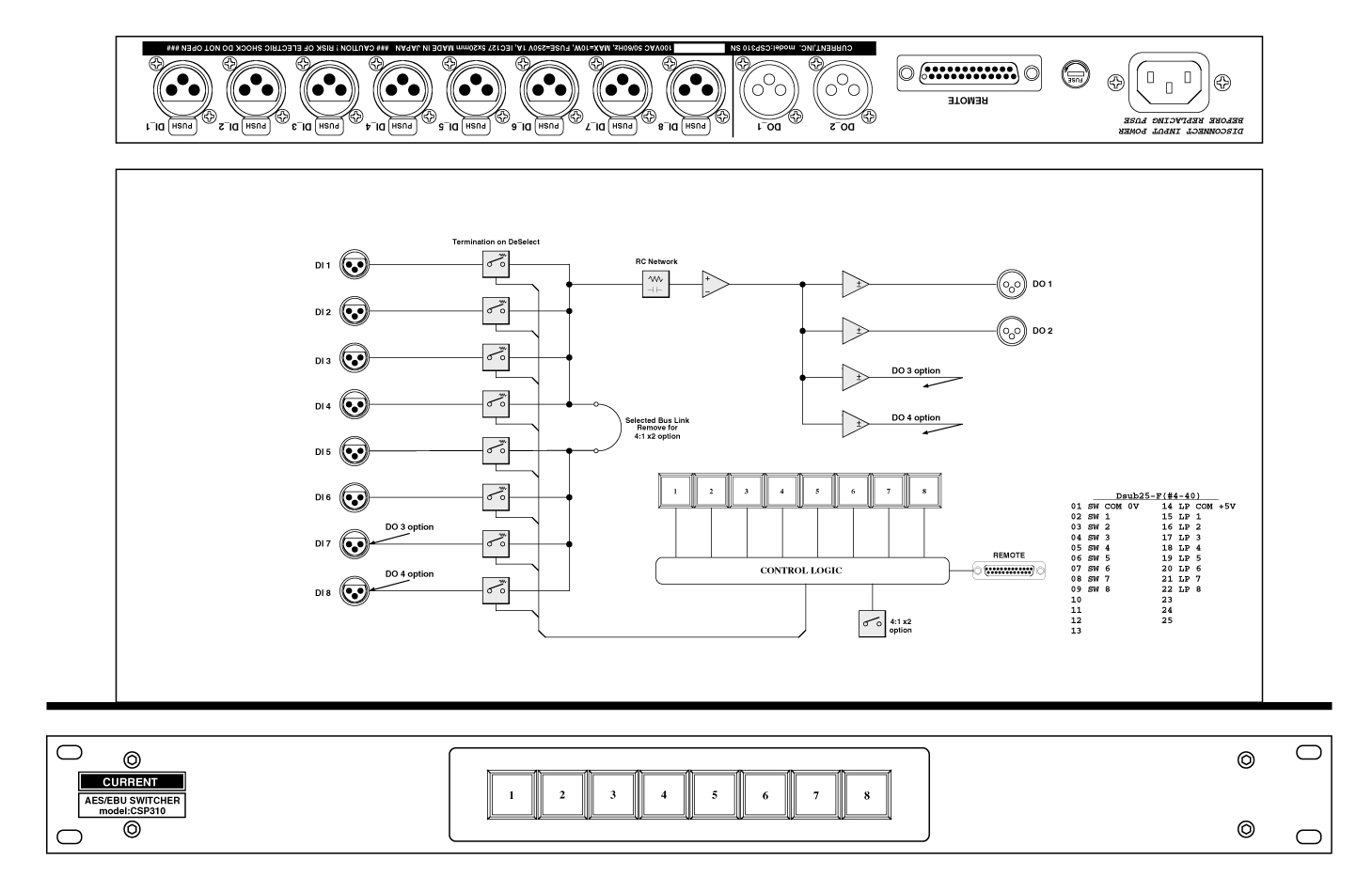

　入力が８、出力が２つあり、出力の２系統は独立したトランスミッターで出力されています。これらの出力は一方をモニターに、もう一方をコピー出力に接続するなどの使用法が考えられます。ＣＳＰ３１０はＸＬＲコネクタ、ＣＳＰ３１０ＣはＢＮＣコネクタ仕様です。ご注文時のオプションで、1-4と5-8を分割して4:1×2の構成も可能です。また、7-8入力を出力3-4として構成することが出来ます。また、出力はXLRとBNCを混在することも出来ます。

◆コントロール
　ＣＳＰ３１０のセレクトコントロールは本体フロントパネルのスイッチまたは、リヤパネルのリモートコネクターで行います。リモート入力はドライ接点（リレー等）または電圧（タリー、オープンコレクター等）で、インターフェースすることができます。スイッチはモーメンタリータイプですので、複数のスイッチをパラレル接続して複数の場所からコントロールすることもできます。

◆その他
　フロントパネルのセレクトスイッチの名称はフィルム挿入式なので外部から簡単に変更ができます。

2018年9月
PCBをrev3にアップデートしました。
[rev2の資料はこちら]

■ 仕　様
CSP310
•INPUTS: XLR3-F, 110Ω
•OUTPUTS: XLR3-M, 110Ω
CSP310C
•INPUTS: BNC, 75Ω, 0.5V~5Vpp
•OUTRUNS: BNC, 75Ω, 1Vpp
•RESOLUTION: 16 ~24bit
•SAMPLING RATE: 32kHz~96kHz
•EXTERNAL SYNC: NONE
•REMOTE: Dsub25-F(#4-40)
•MAINS: 100VAC 50/60Hz MAX 10W
•DIMENSIONS: 482Wx44Hx303D, 4kg

  CSP310 "REMOTE" D25-F(#4-40)
 1 SWITCHES COM 0V   14 LAMPS COM +5V
 2 SELECT SWITCH 1   15 SELECT TALLY 1
 3 SELECT SWITCH 2   16 SELECT TALLY 2
 4 SELECT SWITCH 3   17 SELECT TALLY 3
 5 SELECT SWITCH 4   18 SELECT TALLY 4
 6 SELECT SWITCH 5   19 SELECT TALLY 5
 7 SELECT SWITCH 6   20 SELECT TALLY 6
 8 SELECT SWITCH 7   21 SELECT TALLY 7
 9 SELECT SWITCH 8   22 SELECT TALLY 8
10                   23
11                   24
12                   25
13
