CSP312

2:1 AES SWITCHER

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●2:1 AESスイッチャー
●BNC
●ローカル、リモートコントロール
●電源断でバイパス
●コンパクト

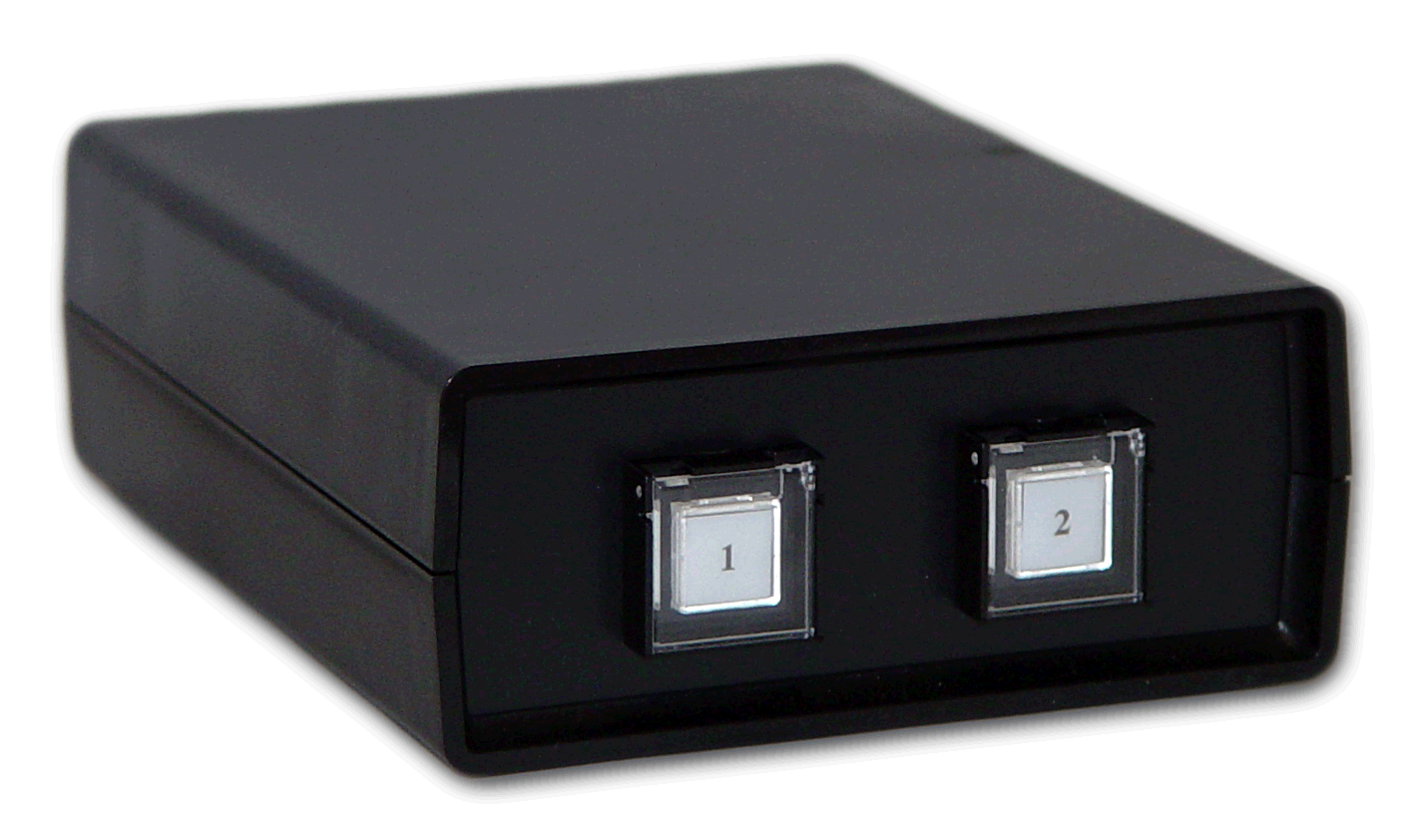

 CSP312はBNCコネクタの2:1のAESスイッチャーです。フロントパネルのスイッチまたはリヤパネルのDSUBコネクタでリモートコントロールも可能です。

◆機能
 フロントパネルと並列に接続されたリヤパネルのDSUBコネクタに接続されたモーメンタリー接点で2つの入力のいずれかを選択して出力します。コマンドが同時に入力された場合には入力1が選択されます。なお、電源投入時には入力1が選択されます。

◆バイパス
 電源断の場合には入力1がリレーにより完全バイパス出力されます。

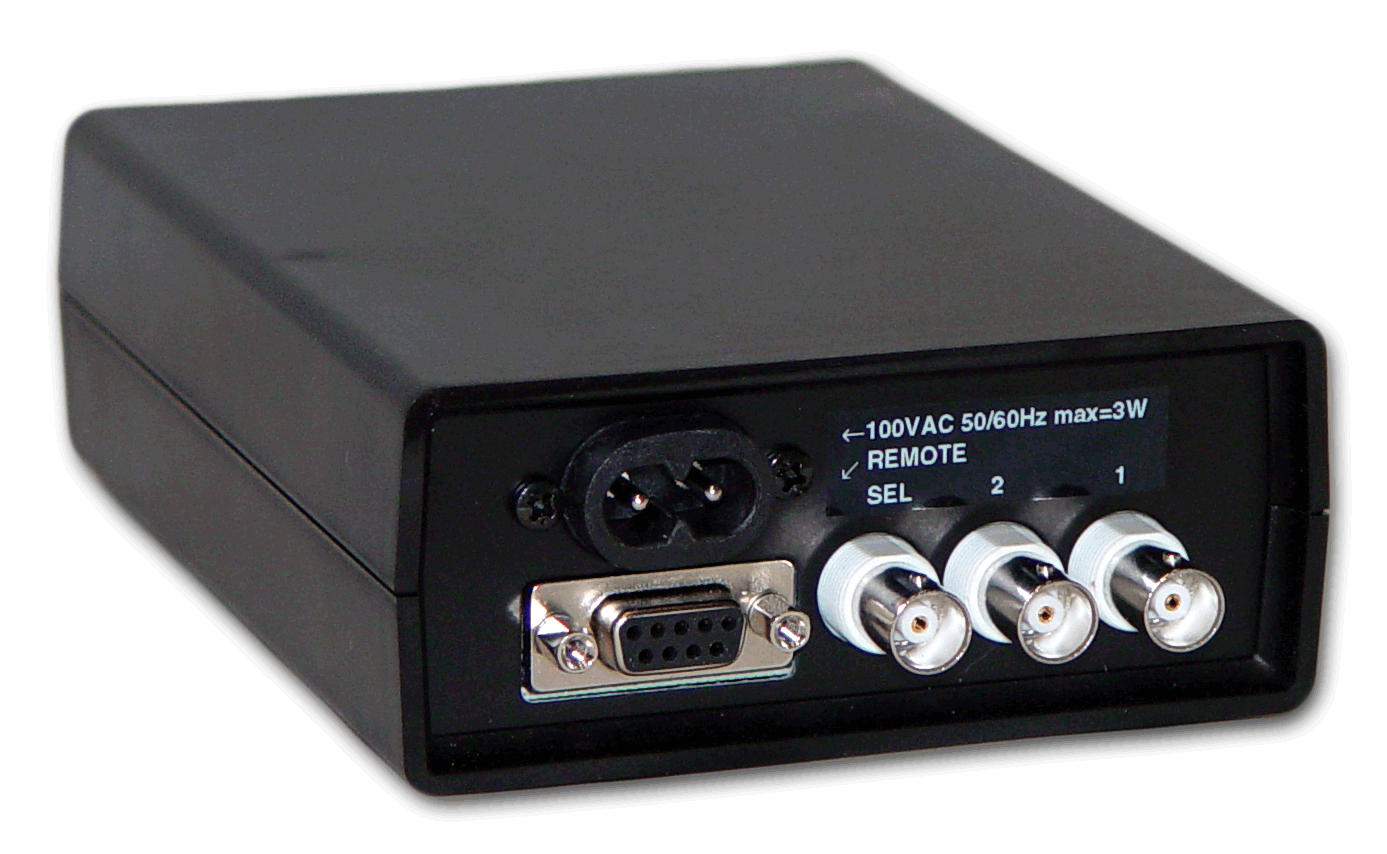

◆コネクタ
 入出力共にBNCコネクタです。選択されていない入力は75Ωでターミネートされます。

◆その他
 アナログ、デジタルに対応で19インチラックマウント型のGPS722も併せてご検討下さい。

■ 仕 様
•INPUTS: 2ch, impedance=75Ω
•INPUT CONNECTORS: BNC
•OUTPUTS: 1ch, impedance=75Ω
•OUTPUT CONNECTORS: BNC
•REMOTE: Dsub9-F #4-40
•MAINS: 100VAC 50/60Hz, MAX 3W

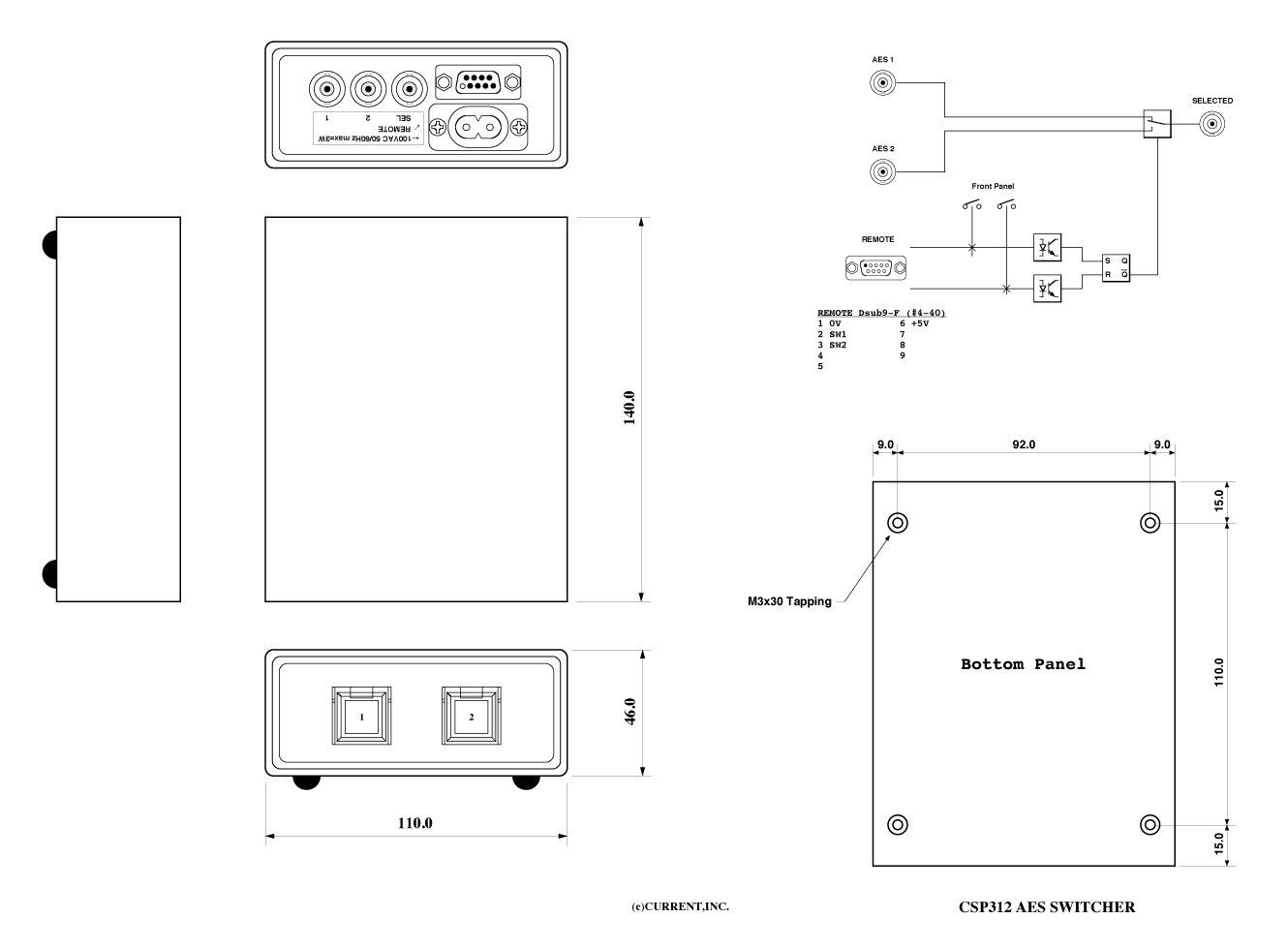

•DIMENSIONS: 150Wx54Hx170D 1kg

      REMOTE DSUB9-F
 01 0V (sw com)     06 +5V
 02 SW1             07 LP1
 03 SW2             08 LP2
 04                 09
 05

• Order Information

御注文型番 備考 価格(+TAX)
CSP312 デジタルオーディオスイッチャー、コンパクト ¥120,000
