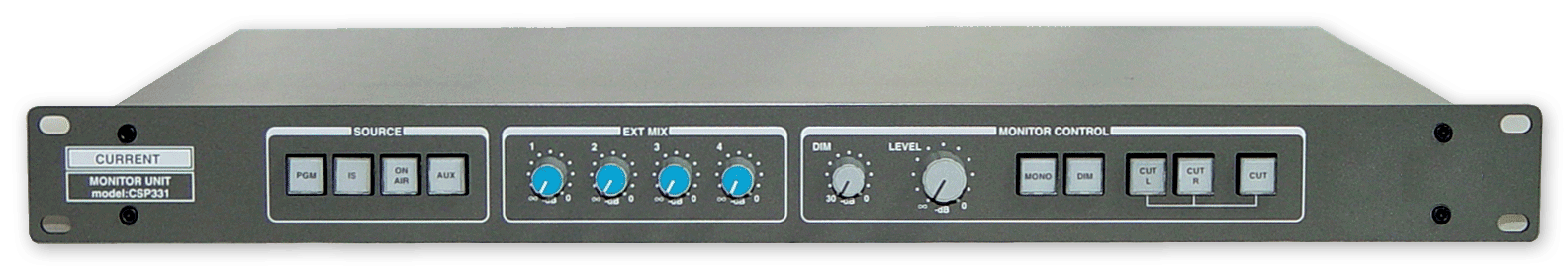

CSP331

MONITOR UNIT

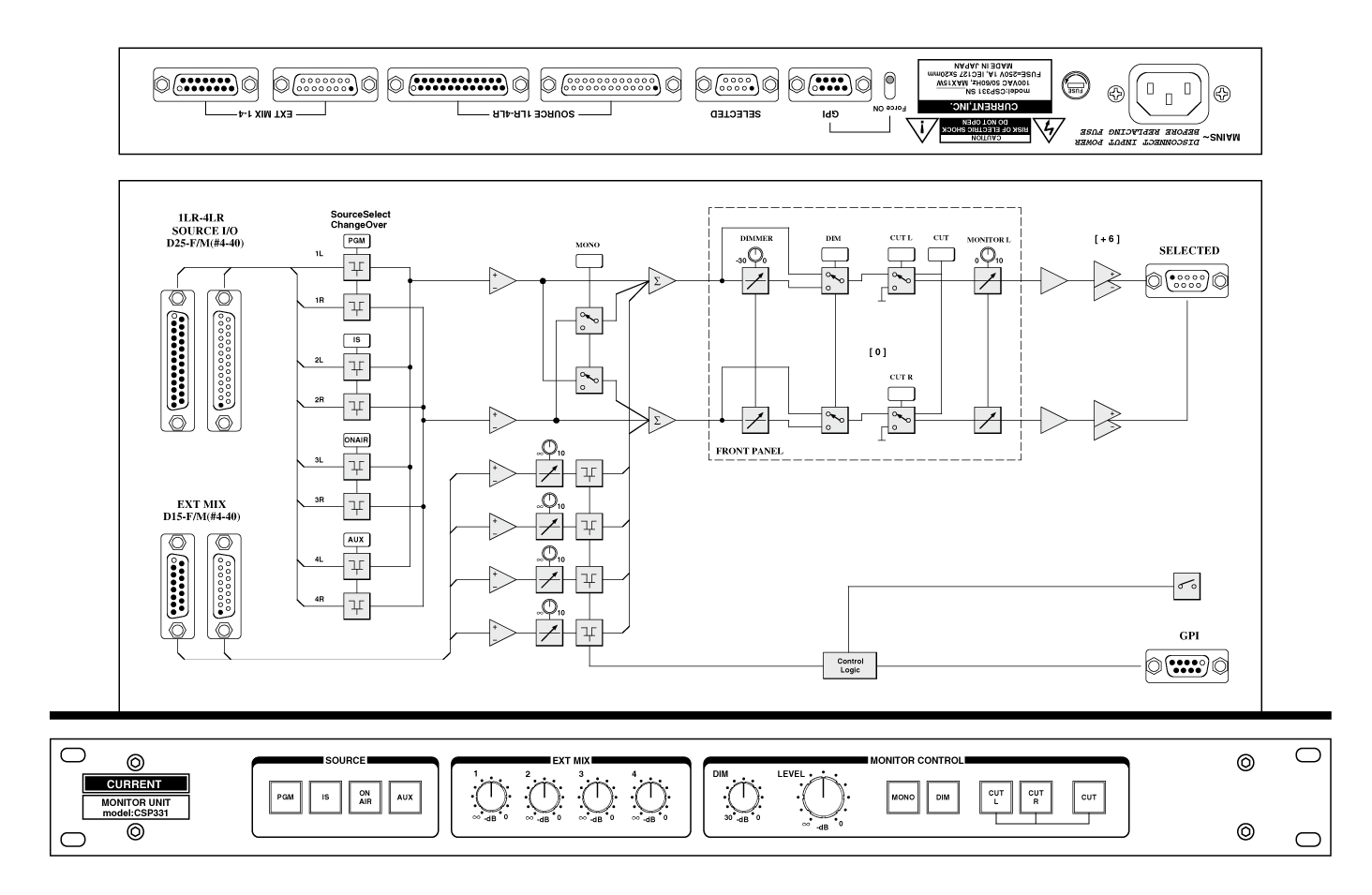

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●ステレオ4系統入力モニター
●4chの外部ミックス
●DIMレベルコントロール
●ローノイズ、高音質
●19インチ1Uサイズ

 CSP331は4系統のステレオ入力のモニターシステムです。選択したソースには4chの外部ソースをミックスできますのでトークバック等の割り込みに使用できます。厳選されたパーツと優れた回路構成により超低ノイズで色付けのないサウンドを提供します。

◆ソースインプット
 4系統のステレオソースのいずれかを選択できます。コネクタはDsub25のオスとメスがパラに接続されていますので、スルー出力にメーターなどを接続することもできます。

◆EXTインプット
 4chの外部ソースはフロントパネルで個別にミックスレベルを設定できます。また、外部ソースはGPIポートで選択したものがONになります。GPIポートを使用しない場合にはリヤパネルのスイッチで常時ONにすることもできます。また、コネクタはDsub15のオスとメスがパラに接続されています。

◆DIM
 微妙なモニタレベルを設定するために、モニターレベルと0dB~-30dB連続可変のDIMレベルを併用できます。

◆モニターレベル
 LR個別または同時にカットできます。

■ 仕 様
●ソース入力:ステレオ4、バランス、20kΩ、D25−F/M(#4−40)
●EXT入力:4ch、バランス、20kΩ、D15−F/M(#4−40)
●入力基準レベル:+4dBu MAX=+24dBu
●出力:ステレオ、バランス、50Ω、D25−M(#4−40)
●出力基準レベル:+4dBu MAX=+24dBu
●周波数特性:20〜20kHz ±0.1dB
●THD:<0.01%
●ノイズ:<−90dB
●GPIコネクタ:Dsub9−F(#4−40)
●電源:100VAC 50/60Hz 15W
●外形寸法:482Wx44Hx303D 4kg

 SOURCE I/O DSUB25-F/M
01 1L +      14 1L -
02 1L GND    15 1R +
03 1R -      16 1R GND
04 2L +      17 2L -
05 2L GND    18 2R +
06 2R -      19 2R GND
07 3L +      20 3L -
08 3L GND    21 3R +
09 3R -      22 3R GND
10 4L +      23 4L -
11 4L GND    24 4R +
12 4R -      25 4R GND
13
 EXT I/O DSUB15-F/M
01 1 +       09 1 -
02 1 GND     10 2 +
03 2 -       11 2 GND
04 3 +       12 3 -
05 3 GND     13 4 +
06 4 -       14 4 GND
07           15
08
 EXT I/O DSUB9-M
01 L +       06 L -
02 L GND     07 R +
03 R -       08 R GND
04           09
05

• Order Information

御注文型番 備考 価格(+TAX)
CSP331 4入力、EXT入力4、19”1U ¥398,000
