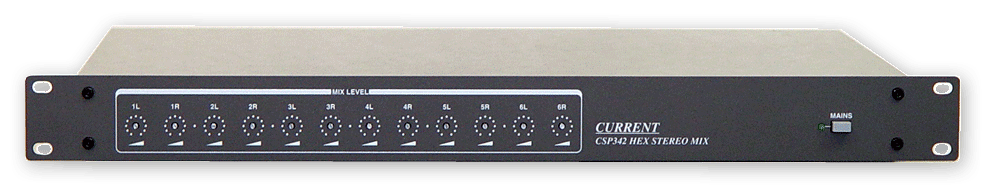

CSP342

HEX STEREO MIX

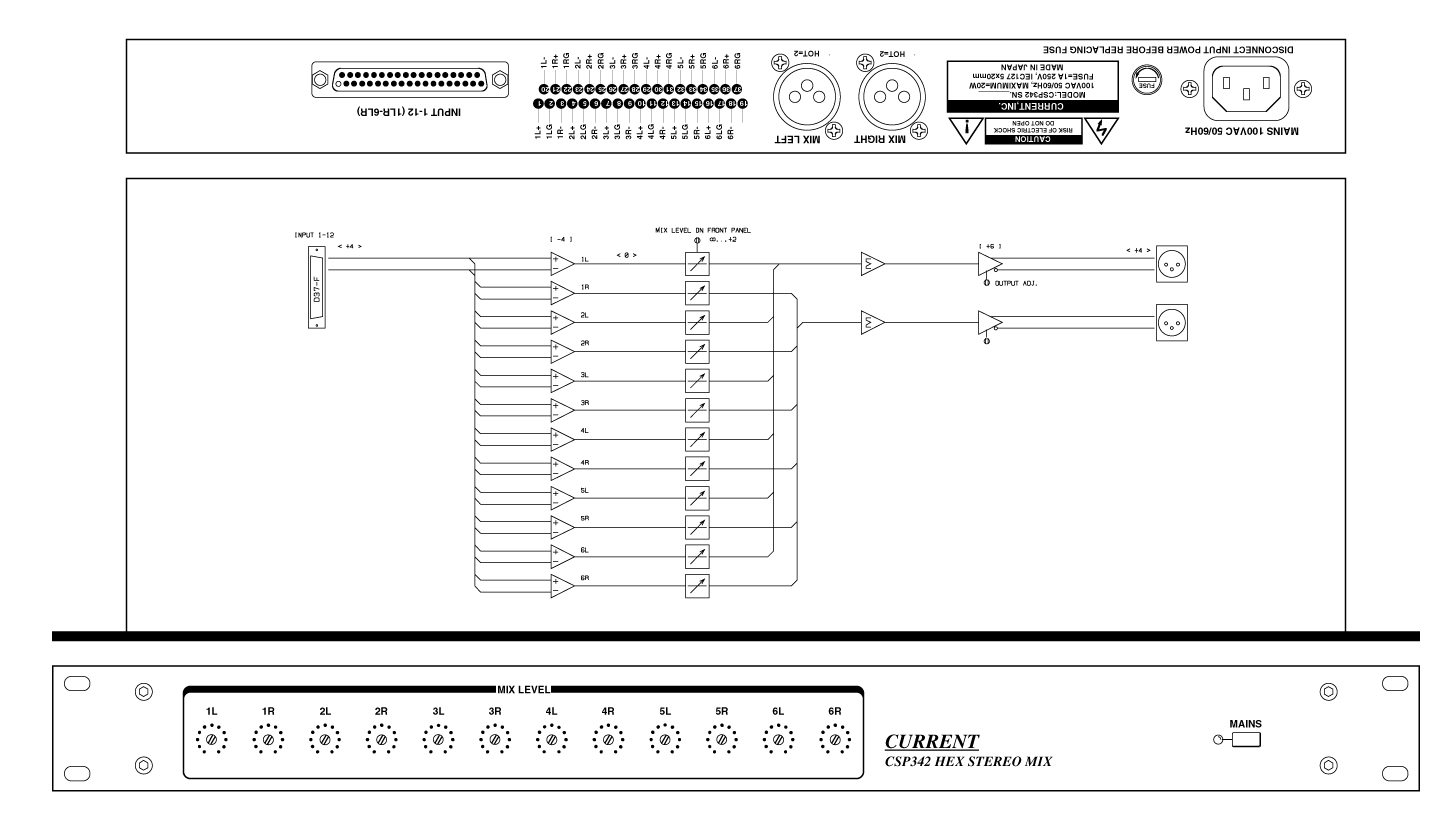

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●6ステレオミキサー
●トリムアジャスト方式
●ローノイズ、高音質
●19インチ1Uサイズ

 CSP342は6入力のステレオミキサーで、フロントパネルのトリムでプリセットして使用します。設定レベルは調整ドライバー等で0dB〜∞まで連続可変できますので、不用意にレベルが変化してしまうことを防ぎます。

◆入出力
 入出力は全てバランス仕様で、入力コネクターにはDサブ37ピン1個でステレオ6ch分を入力します。また、出力には汎用性が高く信頼性の高いXLRタイプを使用しました。

◆レベル設定
 入力に+4dBuを入力した状態で出力を+4dBuから∞まで可変出来ます。なお、出荷時にはトリムは0dBに設定されています。

◆マスターレベル設定
 6チャンネルのミックスマスターゲインは内部の半固定ボリウムで0dBに設定してありますが、約+2dB〜−6dBの範囲で変更することもできます。

■ 仕 様
●入力:ステレオ6系統、バランス、24kΩ
●基準入力レベル:+4dBu、最大+24dBu
●入力コネクタ:D37−F(#4−40)
●出力:ステレオ、バランス、50Ω、2番ホット
●出力コネクタ:XLR3−M
●基準出力レベル:+4dBu、最大+24dBu
●周波数特性:20〜20kHz ±0.1dB
●THD:<0.01%(1kHz基準レベル)
●ノイズ:<−90dB
●電源:100VAC 50/60Hz 15W
●外形寸法:482Wx44Hx303D 4kg

   CSP342 "AUDIO INPUTS" (D37-F #4-40)
 1 AUDIO INPUT 1 LEFT +       20 AUDIO INPUT 1 LEFT -
 2 AUDIO INPUT 1 LEFT GND     21 AUDIO INPUT 1 RIGHT +
 3 AUDIO INPUT 1 RIGHT -      22 AUDIO INPUT 1 RIGHT GND
 4 AUDIO INPUT 2 LEFT +       23 AUDIO INPUT 2 LEFT -
 5 AUDIO INPUT 2 LEFT GND     24 AUDIO INPUT 2 RIGHT +
 6 AUDIO INPUT 2 RIGHT -      25 AUDIO INPUT 2 RIGHT GND
 7 AUDIO INPUT 3 LEFT +       26 AUDIO INPUT 3 LEFT -
 8 AUDIO INPUT 3 LEFT GND     27 AUDIO INPUT 3 RIGHT +
 9 AUDIO INPUT 3 RIGHT -      28 AUDIO INPUT 3 RIGHT GND
10 AUDIO INPUT 4 LEFT +       29 AUDIO INPUT 4 LEFT -
11 AUDIO INPUT 4 LEFT GND     30 AUDIO INPUT 4 RIGHT +
12 AUDIO INPUT 4 RIGHT -      31 AUDIO INPUT 4 RIGHT GND
13 AUDIO INPUT 5 LEFT +       32 AUDIO INPUT 5 LEFT -
14 AUDIO INPUT 5 LEFT GND     33 AUDIO INPUT 5 RIGHT +
15 AUDIO INPUT 5 RIGHT -      34 AUDIO INPUT 5 RIGHT GND
16 AUDIO INPUT 6 LEFT +       35 AUDIO INPUT 6 LEFT -
17 AUDIO INPUT 6 LEFT GND     36 AUDIO INPUT 6 RIGHT +
18 AUDIO INPUT 6 RIGHT -      37 AUDIO INPUT 6 RIGHT GND
19

• Order Information

御注文型番 備考 価格(+TAX)
CSP342 6chステレオミキサー、19”1U ¥380,000
