CSP343

MULTI MIX DISTRIBUTOR

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●インカム分配に最適
●１２チャンネルミックスが2系統
●１２分配が2系統
●全チャンネル±１０ｄＢトリム付き
●ミックス入力にはシグナルインジケーター付き
●接続が簡単な精密ネジ端子
●１９インチ２Ｕサイズ

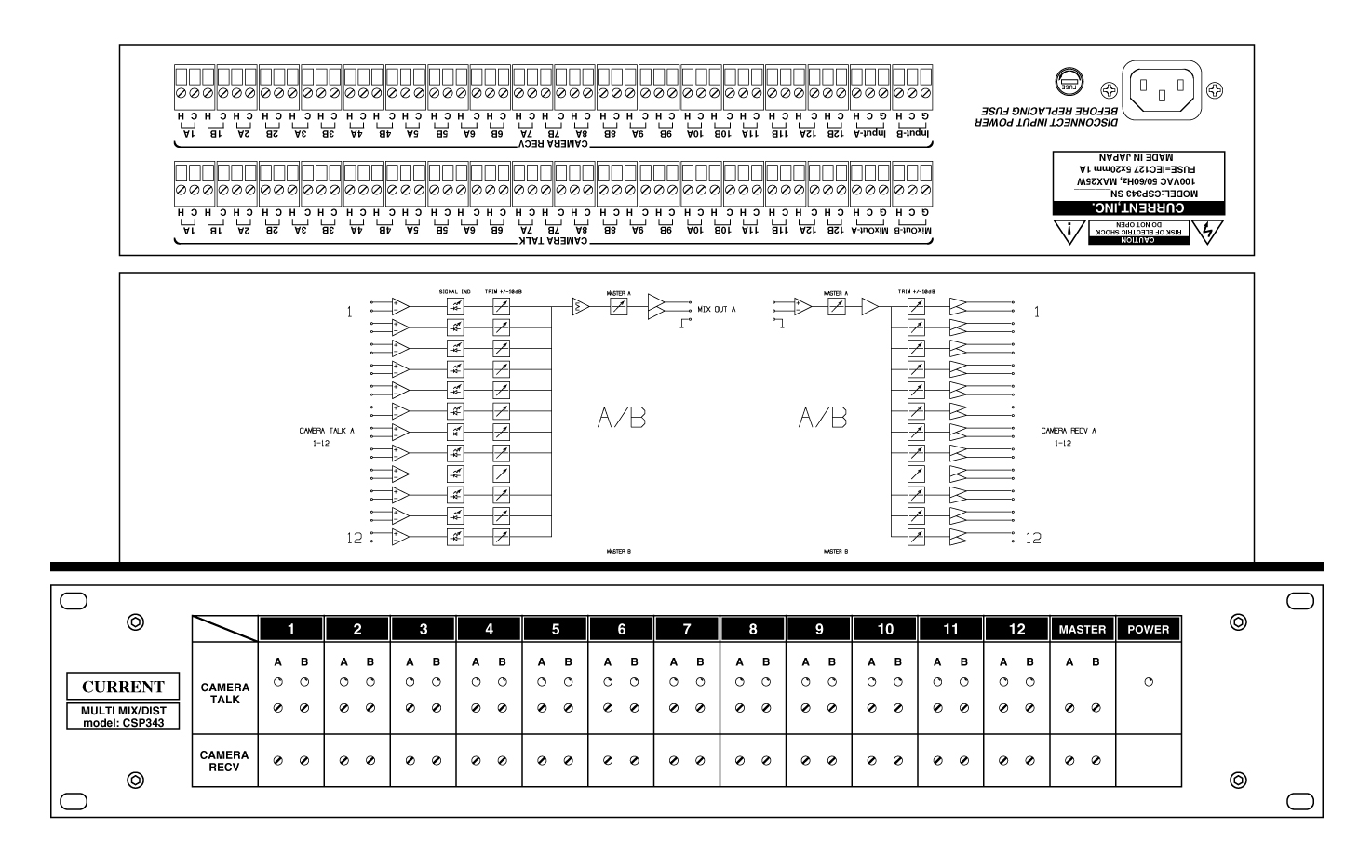

　ＣＳＰ３４３は2系統の１２チャンネルをミックスするミキサー機能と、２チャンネルの入力をそれぞれ１２系統に分配するディストリビューション機能を１つにまとめたマルチミックス分配システムです。インカム等の多チャンネルを必要とするシステムに最適です。

◆入出力
　ＣＳＰ３４３の入出力コネクタは特別なコネクタや半田付けを必要としない精密ネジ端子を使用しており、簡単で確実な接続を容易に行えます。（出荷時にはネジをゆるめた状態です。）なお、全てのオーディオ入出力はバランス仕様です。

◆表示
　１２チャンネル２系統の全ての入力にはシグナルインジケーターが約−１０ｄＢｕ以上で緑点灯します。

◆レベルトリム
　全ての入出力には基準レベル０ｄＢｕに対して約±１０ｄＢ連続可変のトリムが可能です。なお、マスターに関してはMAXが基準位置で、０〜−２０ｄＢまでのトリムが可能です。

■ 仕　様
●ミックス入力：１２ｃｈ２系統、１２ｋΩ、バランス
●ミックス入力基準レベル：０ｄＢｕ
●ミックス最大入力レベル：＋２０ｄＢｕ
●ミックス出力：２ｃｈ、５０Ω、バランス
●ミックス最大出力レベル：＋２４ｄＢｕ
●分配入力：２ｃｈ、１２ｋΩ、バランス
●分配入力基準レベル：０ｄＢｕ
●分配最大入力レベル：＋１４ｄＢｕ
●分配出力：１２ｃｈ２系統、５０Ω、バランス
●分配最大出力レベル：＋２４ｄＢｕ
●周波数特性：２０〜２０ｋＨｚ　±３ｄＢ
●ＴＨＤ：＜０．０１％　基準レベル　２０−２０ｋＨｚ
●表示感度：ミックス入力レベル−１０ｄＢｕ
●ミックス、分配レベル調整：±１０ｄＢ
●電源：１００ＶＡＣ　５０／６０Ｈｚ、２５Ｗ
●外形寸法：４３２Ｗｘ８８Ｈｘ３０３Ｄ　６．５ｋｇ
