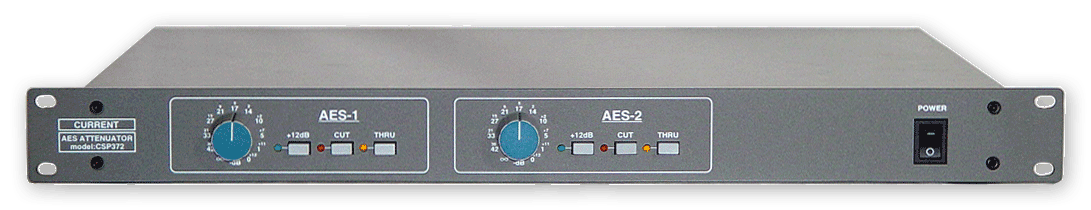

CSP372

DUAL AES ATTENUATOR

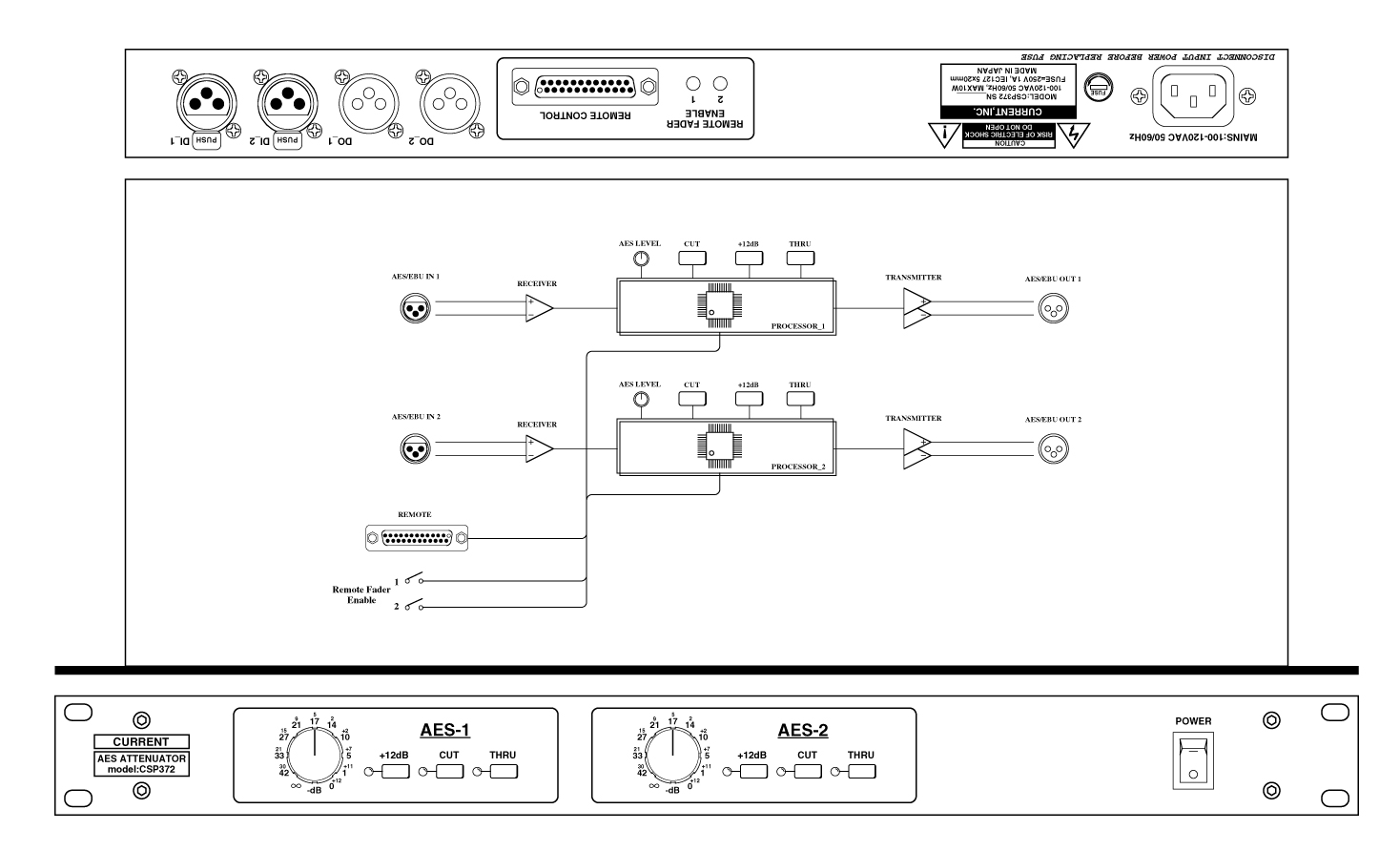

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●２系統のＡＥＳレベルコントロール
●＋１２ｄＢ機能
●リモートコントロール
●ミュート機能
●スルーモード
●１９インチ１Ｕ

　ＣＳＰ３７２はスタジオ及び、編集室用として開発された２系統を独立コントロールできるＡＥＳ／ＥＢＵフォ−マット対応のデジタルオ−ディオ・アッテネーターです。＋１２ｄＢ機能によりレベルを＋１２ｄＢシフトすることができますので入力レベルが低い場合に補正することもできます。

◆ＦＳ、エンファシス等
　ＣＳＰ３７２は４４.１ｋＨｚ、４８ｋＨｚのいずれのサンプリング周波数にも対応していますが、レベルのみのコントロールで、チャンネルステータス、バリディティ、ユーザーズビット、エンファシス等に関しては処理を行わないでスルーで出力します。

◆＋１２ｄＢ
　ＣＳＰ３７２の＋１２ｄＢボタンを押すと単純にレベルを１２ｄＢアップします。通常の絞りきり直前の最大減衰量は６０ｄＢですが、この場合には減衰量は４８ｄＢとなります。なお、＋１２ｄＢ機能はＴＨＲＵスイッチに優先します。

◆ミュート
　ＣＵＴボタンを押すとデジタルデータをゼロにして出力をミュートします。

◆スルー
　ＴＨＲＵボタンを押すとレベルコントロールをバイパスして入力レベルをそのまま出力します。＋１２ｄＢボタン及びＣＵＴボタンはこの機能より優先します。

◆リモート
　外部にボリウムを接続するだけで簡単にリモート制御することができます。フロントパネルのモードスイッチ、リモートのイネーブルも外部にスイッチを接続するだけで可能です。

◆その他
　オプションで左右独立コントロールタイプに変更することもできます。この場合にはＡＥＳ／ＥＢＵは１系統になります。また、２４ｂｉｔ９６ｋＨｚ対応で、アナログ出力用のＤ／Ａコンバーターも内蔵したＣＳＰ３７３も併せてご検討下さい。

■ 仕　様
•CHANNEL: 2
•AES/EBU INPUT: BALANCED 110Ω XLR3-F
•RESOLUTION: 16bit
•SAMPLING RATE: 44.1kHz & 48kHz
•EMPHASIS: NO PROCESSED
•VUCP bits: NO PROCESSED
•AES/EBU OUTPUT: BALANCED 110Ω XLR3-M
•CONTROL: +12dB, CUT, THRU
•LEVEL CONTROL: 0 ~ ∞ 10bit resolution
•MAINS: 100-120VAC 50/60Hz MAX=10W
•REMOTE CONNECTOR: D25-F(#4-40)
•DIMENSIONS: 482Wx44Hx303D 4kg

 CSP372 "REMOTE" Dsub25-F
01 CW 1            14 WP 1
02 CCW 1           15 REM SW 1
03 +12dB SW 1      16 CUT SW 1
04 THRU SW 1       17 CW 2
05 WP 2            18 CCW 2
06 REM SW 2        19 +12dB SW 2
07 CUT SW 2        20 THRU SW 2
08                 21
09                 22
10                 23
11 +5V             24 +5V
12 GND             25 GND
13
