CSP382A

5:1 STEREO SWITCHER

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●５ステレオオーディオスイッチャー
●ローノイズ、高音質
●リモートコントロール可能
●ソースセレクターとして最適
●１９インチ１Ｕ

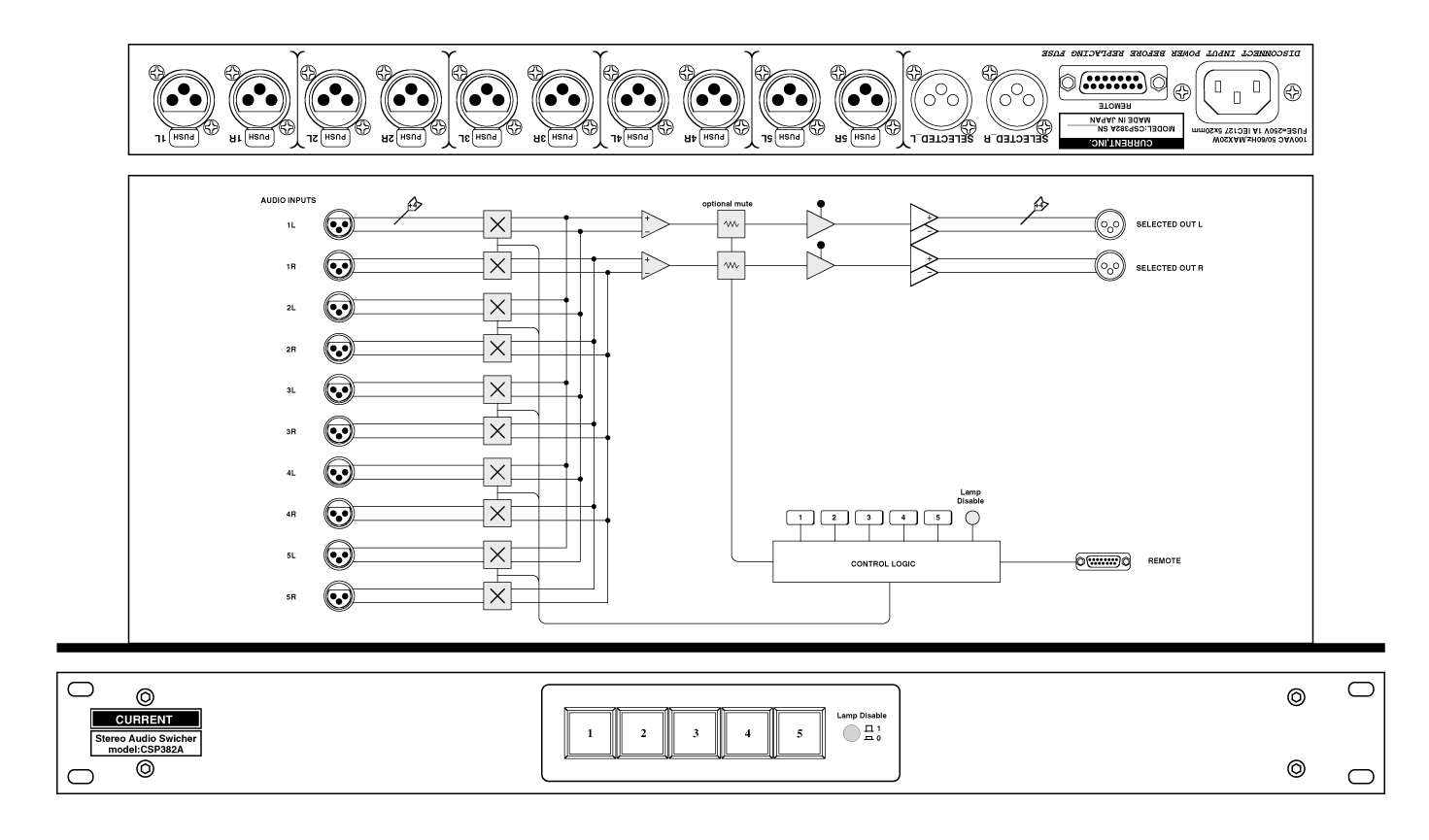

　ＣＳＰ３８２Ａは入出力にＸＬＲコネクターを備えた５ステレオのオーディオスイッチャーで、フロントパネルのスイッチまたは、リモートコントロールにより任意のチャンネルを選択して出力することができます。

◆入出力
　ＣＳＰ３８２Ａの入出力には一般的なＸＬＲタイプコネクターを使用しているため使用環境を選びません。また、同様にリモートコネクターにも一般的なＤサブ１５（メス）コネクターを使用しています。

◆コントロール
　スイッチングロジックは、セレクトしたチャンネルのみが選択される方式で、複数のボタンを押した場合にはすべてがＯＦＦになります。特別な用途ではフロントパネルのタリーランプを消灯することもできます。

◆リモートコントロールパネル
　ＣＳＰ３８２Ａのリモートコントロールは非常に単純で、モーメンタリータイプのスイッチをスイッチコモン、ランプコモン方式で接続するだけです。本体フロントパネルのスイッチはパラレル動作となりますので他方で変更することができます。

◆その他

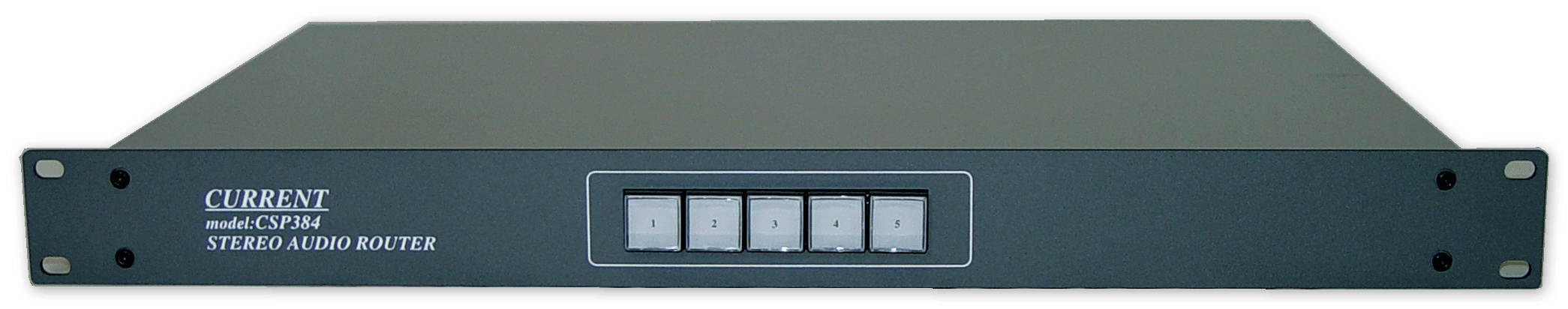

　ＣＳＰ３８２Ａの関連製品としてアウトプットルーターのＣＳＰ３８４を組み合わせて使用すると出力先を選択できるのでマトリックススイッチャーを構成することもできます。また、リモートコントローラーまたは、パネルはオプションで製作もできますのでお問い合わせください。

■ 仕　様
•INPUTS: 5 STEREO, BALANCED, 24kΩ
•INPUTS CONNECTOR: XLR3-F
•INPUTS REFERENCE LEVEL: +4dBu, MAX +24dBu
•SELECTED OUTPUTS: 1 STEREO BALANCED, 50Ω
•SELECTED OUTPUTS REFERENCE LEVEL: +4dBu, MAX +24dBu
•SELECTED OUTPUTS CONNECTOR: XLR3-M
•CONTROL: CHANNEL SELECT (REMOTE)
•CONTROL CONNECTOR: D15-F (#4-40)
•FREQUENCY RESPONSE: 20Hz-20kHz ±0.1dB
•THD: < 0.01% at 1kHz REFERENCE LEVEL
•NOISE: < -90dB
•MAINS: 100-120VAC 50/60Hz 15W(MAX)
•DIMENSIONS: 482Wx44Hx303D 4kg

旧バージョンCSP382の資料はこちら

   REMOTE DSUB15-F(#4-40)
01 SW COM 0V    09 LP COM +15V
02 SW 1         10 LP 1
03 SW 2         11 LP 2
04 SW 3         12 LP 3
05 SW 4         13 LP 4
06 SW 5         14 LP 5
07 LP OFF       15
08
