CSP392

8ch 24bit D/A CONVERTER

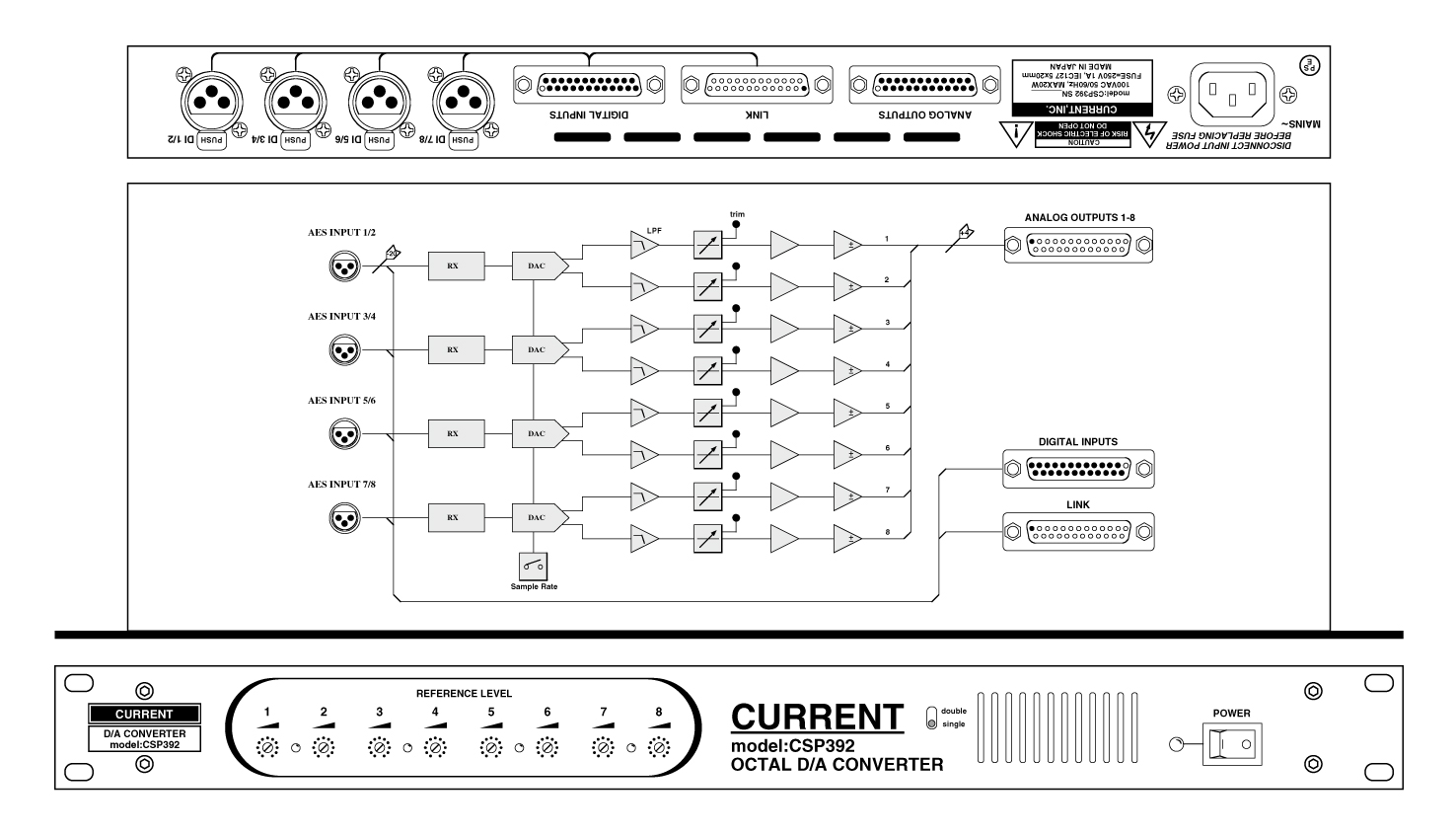

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●２４ｂｉｔ、９６ｋＨｚ
●８チャンネルＤ／Ａコンバーター
●超高音質
●最高級チップ使用
●１９インチ１Ｕ

　ＣＳＰ３９２は１９インチ１Ｕサイズの高品質８チャンネルＤ／Ａコンバーターです。２４ｂｉｔで１９２ｋＨｚまで対応の最高級のコンバーターチップと高音質アナログ技術との融合で優れたサウンドを提供します。

◆入出力
　ＡＥＳ入力はＸＬＲおよびＤｓｕｂコネクタの２系統を備えています。アナログ出力はＤｓｕｂコネクターで８チャンネルをまとめて接続できます。

◆同期
　ＣＳＰ３９２は入力されたＡＥＳ信号に同期して動作します。３２〜９６ｋＨｚまでのサンプルレートに対応します。

◆基準レベル
　出荷時の基準レベルはＡＥＳ入力が−２０ｄＢＦｓに対してアナログ出力が＋４ｄＢｕです。出力レベルはフロントパネルのトリムで−１４ｄＢＦｓから−２０ｄＢＦｓまで連続可変できます。

◆入力フォーマット
　ＣＳＰ３９２の内部ではオーディオデータのみを使用していますので、プロ、コンシューマーフォーマットを問いません。なお、エンファシスには対応していません。

◆その他
　オプションですべての入出力コネクタをＸＬＲコネクタへ変更することもできますのでお問い合わせ下さい。

■ 仕　様
•DIGITAL INPUTS: 8 BALANCED, 110Ω
•DIGITAL INPUTS REFERENCE LEVEL: -20dBFs, MAX 0dBFs
•DIGITAL INPUTS CONNECTOR: XLR3-F, Dsub25-F (#4-40)
•ANALOG OUTPUTS: 8, BALANCED, 50Ω
•ANALOG OUTPUTS CONNECTOR: Dsub25-F(#4-40)
•ANALOG OUTPUTS REFERENCE LEVEL: +4dBu, MAX +24dBu
•CONTROL: ±3dB REFERENCE LEVEL (FRONT PANEL)
•Resolution: 24 bits
•Sample Rate: 32-96kHz
•FREQUENCY RESPONSE: 20Hz-20kHz ±0.1dB
•THD: < 0.01% at 1kHz REFERENCE LEVEL
•NOISE: < -90dB
•MAINS: 100VAC 50/60Hz 20W(MAX)
•DIMENSIONS: 482Wx44Hx303D 4kg

   CSP392 “ANALOG OUT” D25-F(#4-40)
 1 ANALOG AUDIO OUTPUT 8 +    14 ANALOG AUDIO OUTPUT 8 -
 2 ANALOG AUDIO OUTPUT 8 GND  15 ANALOG AUDIO OUTPUT 7 +
 3 ANALOG AUDIO OUTPUT 7 –    16 ANALOG AUDIO OUTPUT 7 GND
 4 ANALOG AUDIO OUTPUT 6 +    17 ANALOG AUDIO OUTPUT 6 -
 5 ANALOG AUDIO OUTPUT 6 GND  18 ANALOG AUDIO OUTPUT 5 +
 6 ANALOG AUDIO OUTPUT 5 –    19 ANALOG AUDIO OUTPUT 5 GND
 7 ANALOG AUDIO OUTPUT 4 +    20 ANALOG AUDIO OUTPUT 4 -
 8 ANALOG AUDIO OUTPUT 4 GND  21 ANALOG AUDIO OUTPUT 3 +
 9 ANALOG AUDIO OUTPUT 3 –    22 ANALOG AUDIO OUTPUT 3 GND
10 ANALOG AUDIO OUTPUT 2 +    23 ANALOG AUDIO OUTPUT 2 -
11 ANALOG AUDIO OUTPUT 2 GND  24 ANALOG AUDIO OUTPUT 1 +
12 ANALOG AUDIO OUTPUT 1 –    25 ANALOG AUDIO OUTPUT 1 GND
13

   CSP392 "DIGITAL INPUTS" D25-F(#4-40)
 1 DIGITAL INPUT 1/2 +        14 DIGITAL INPUT 1/2 -
 2 DIGITAL INPUT 3/4 +        15 DIGITAL INPUT 3/4 -
 3 DIGITAL INPUT 5/6 +        16 DIGITAL INPUT 5/6 -
 4 DIGITAL INPUT 7/8 +        17 DIGITAL INPUT 7/8 -
 5                            18
 6                            19
 7                            20
 8                            21
 9                            22
10                            23
11                            24
12                            25 GND
13 GND

   CSP392 "DIGITAL LINK" D25-M(#4-40)
 1                            14
 2                            15
 3                            16
 4                            17
 5 DIGITAL LINK 1/2 +         18 DIGITAL LINK 1/2 -
 6 DIGITAL LINK 3/4 +         19 DIGITAL LINK 3/4 -
 7 DIGITAL LINK 5/6 +         20 DIGITAL LINK 5/6 -
 8 DIGITAL LINK 7/8 +         21 DIGITAL LINK 7/8 -
 9                            22
10                            23
11                            24
12                            25 GND
13 GND
