CSP393

16ch 24bit A/D CONVERTER

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●１６チャンネルＡ／Ｄコンバーター
●２４ｂｉｔ、４８ｋＨｚ
●バーグラフ、高精度ＶＵメーター
●±１０ｄＢトリム付き
●スピーカーモニター
●外部ＡＥＳ同期
●最高級チップ使用
●１９インチ２Ｕサイズ

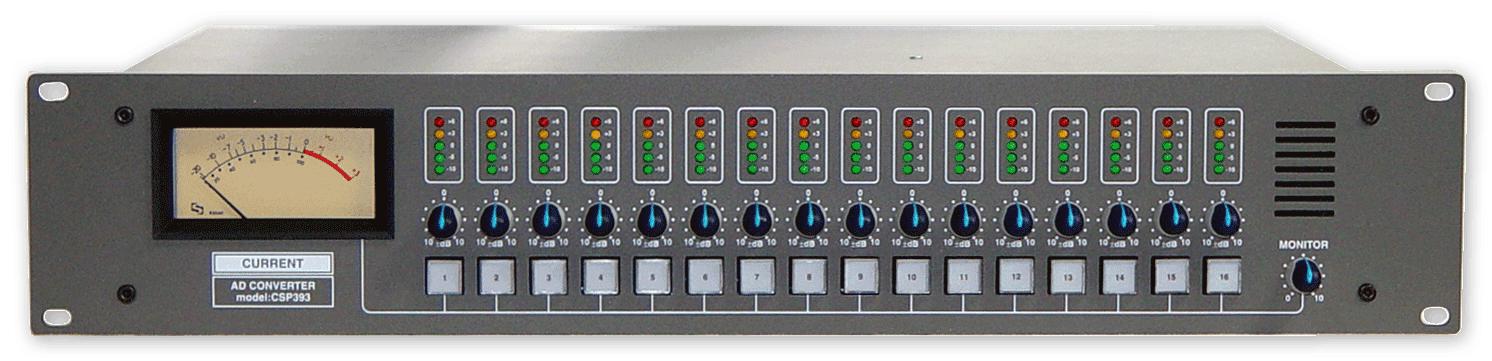

　ＣＳＰ３９３は高品質１６チャンネルＡ／Ｄコンバーターです。各アナログ入力は５ポイントＬＥＤメーターで監視でき、選択したｃｈは高精度のＶＵメーターで正確なレベル設定が可能です。

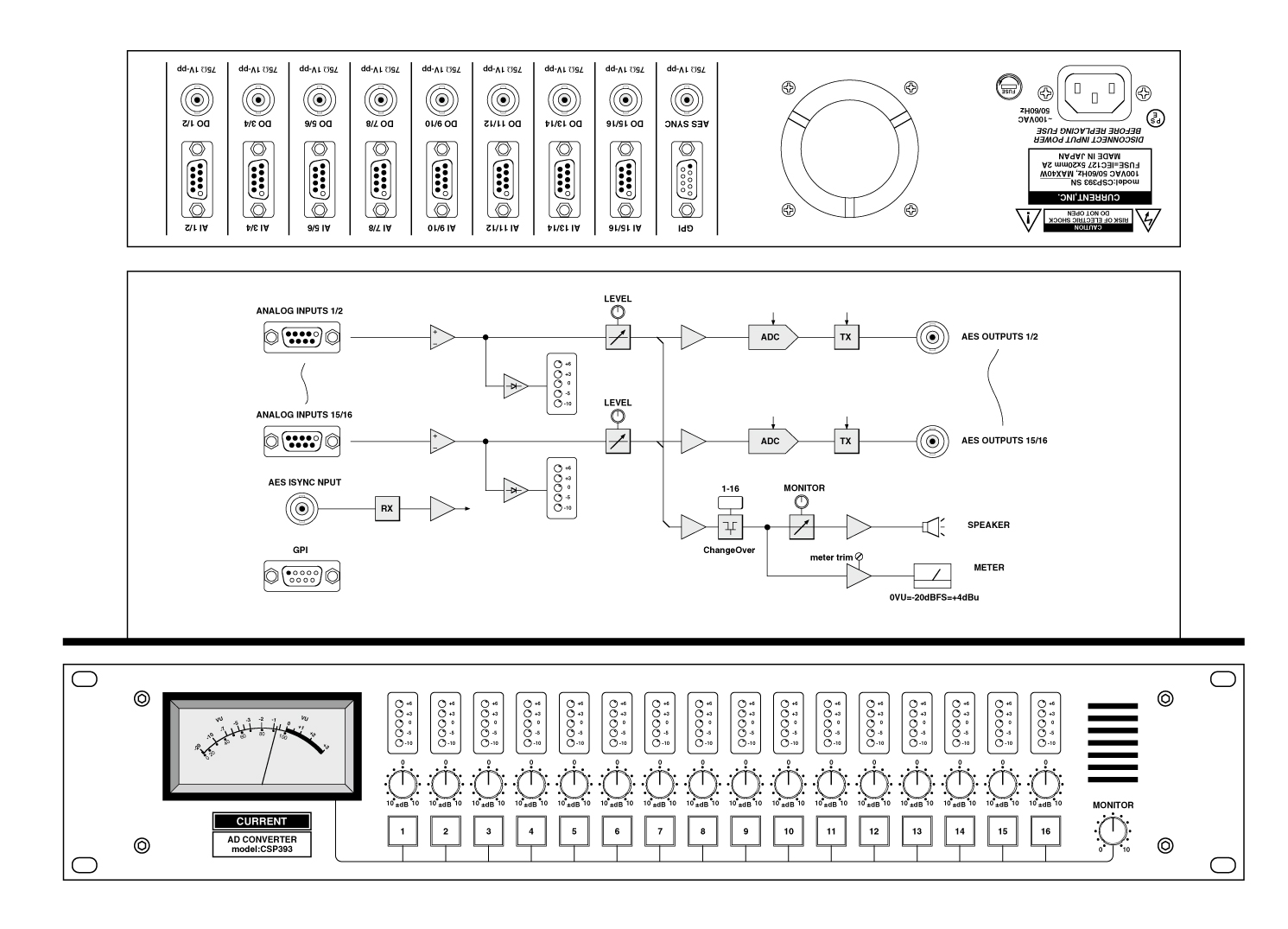

◆入出力
　アナログ入力はＤｓｕｂ９ピンコネクターで２チャンネル単位で接続します。ＡＥＳ信号は２チャンネル単位でＢＮＣコネクタで出力されます。入力インピーダンスは内部スイッチで６００Ωへ変更できます。

◆同期
　外部同期はＡＥＳシンクに対応します。なお、外部同期信号が入力されない場合には内部クリスタルの４８ｋＨｚで動作します。

◆基準レベル
　出荷時の基準レベルはアナログ入力の＋４ｄＢｕに対してＡＥＳ出力が−２０ｄＢＦｓです。内部トリムで約６ｄBの範囲で変更もできます。

◆メーター
　各入力は５ポイントのＬＥＤメーターで常時監視できます。また、選択したチャンネルは±１０ｄＢの可変トリム後の信号がＶＵメーターへ送られますので正確なコンバーターレベルを設定できます。

◆モニター
　選択したチャンネルはスピーカーでも確認することができます。

◆出力フォーマット
　ＡＥＳ出力のチャンネルステイタスはプロモードです。

◆その他
　同じ発想のパネルデザインで開発された１６チャンネルＤ／ＡコンバータＣＳＰ３９６も併せてご検討下さい。

■ 仕　様
•ANALOG INPUTS: 16, BALANCED, 24kΩ / 600Ω, Dsub9-F(#4-40)
•ANALOG INPUTS REFERENCE LEVEL: +4dBu, MAX +24dBu
•DIGITAL OUTPUTS: 16 UNBALANCED
•DIGITAL OUTPUTS REFERENCE LEVEL: -20dBFs, MAX 0dBFs
•DIGITAL OUTPUTS CONNECTOR: BNC 75Ω 1Vp-p
•DIGITAL OUTPUTS FORMAT: AES/EBU Pro mode
•CONTROL: ±10dB REFERENCE LEVEL (FRONT PANEL)
•Resolution: 24 bits
•Internal Sample Rate: 48kHz
•External Sync: AES sync 32-48kHz, BNC 75Ω 1Vp-p
•FREQUENCY RESPONSE: 20Hz-20kHz ±0.1dB
•THD: < 0.01% at 1kHz REFERENCE LEVEL
•NOISE: < -90dB
•MAINS: 100VAC 50/60Hz 40W(MAX)
•DIMENSIONS: 482Wx88Hx303D 6kg

 Analog in DSUB9-F
01 1 +        06 1 -
02 1 0        07 2 +
03 2 –        08 2 0
04 2 0        09
05
