CSP396

16ch 24bit D/A CONVERTER

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●１６チャンネルＤ／Ａコンバーター
●２４ｂｉｔ、９６ｋＨｚ
●バーグラフ、高精度ＶＵメーター
●±１０ｄＢトリム付き
●スピーカーモニター
●最高級チップ使用
●１９インチ２Ｕサイズ

　ＣＳＰ３９６は１９インチ２Ｕサイズの高品質１６チャンネルＤ／Ａコンバーターです。各アナログ出力は５ポイントＬＥＤメーターで監視でき、選択チャンネルは高精度のＶＵメーターを実装していますので正確なレベル設定が可能です。

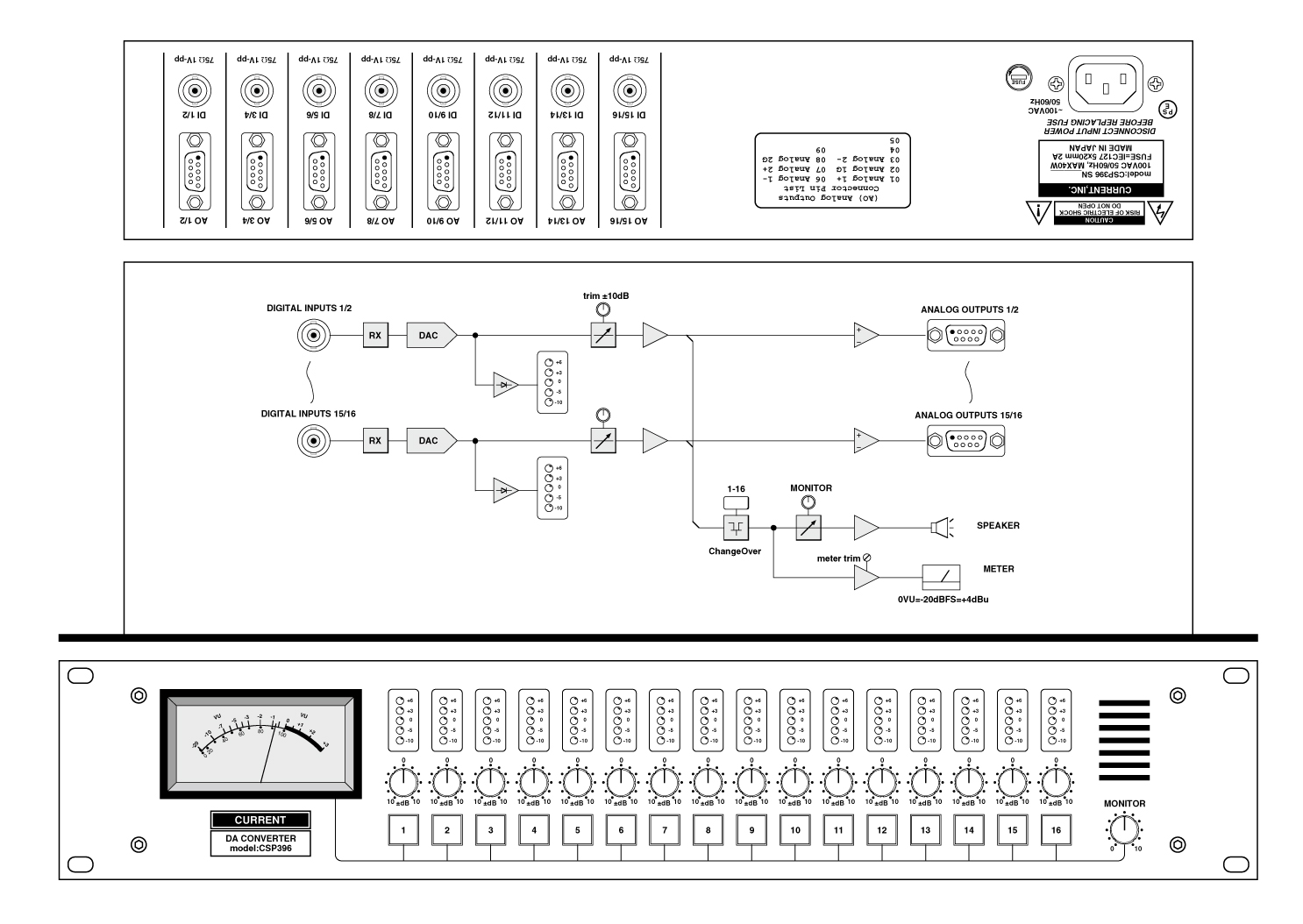

◆入出力
　デジタル入力はＢＮＣコネクターです。アナログ出力はＤｓｕｂ９ピンコネクタで２チャンネル単位で接続します。

◆同期
　ＣＳＰ３９６は入力されたＡＥＳ信号に同期して動作します。Ｆｓは４４．１、４８、９６ｋＨｚのいずれにも対応します。

◆基準レベル
　出荷時の基準レベルはＡＥＳ入力の−２０ｄＢＦｓに対してアナログ出力が＋４ｄＢｕですが内部トリムで約６ｄBの範囲で変更もできます。

◆入力フォーマット
　ＣＳＰ３９６の内部ではオーディオデータのみを使用していますので、プロ、コンシューマーフォーマットを問いません。なお、エンファシスには対応していません。

◆メーター
　各出力は５ポイントのＬＥＤメーターで常時監視できます。また、選択したチャンネルはＶＵメーターへ送られますので±１０ｄＢの可変トリムで正確なコンバーターレベルを設定できます。

◆モニター
　選択したチャンネルはスピーカーでも確認することができます。

◆その他
　同じ開発コンセプトでデザインでされた１６チャンネルＡ／ＤコンバータＣＳＰ３９３も併せてご検討下さい。

■ 仕　様
•DIGITAL INPUTS: 16 UNBALANCED, 75Ω
•DIGITAL INPUTS REFERENCE LEVEL: -20dBFs, MAX 0dBFs
•DIGITAL INPUTS CONNECTOR: BNC
•ANALOG OUTPUTS: 16, BALANCED, 50Ω
•ANALOG OUTPUTS CONNECTOR: Dsub9-M(#4-40)
•ANALOG OUTPUTS REFERENCE LEVEL: +4dBu, MAX +24dBu
•CONTROL: ±10dB REFERENCE LEVEL (FRONT PANEL)
•Resolution: 24 bits
•Sample Rate: 32-96kHz
•FREQUENCY RESPONSE: 20Hz-20kHz ±0.1dB
•THD: < 0.01% at 1kHz REFERENCE LEVEL
•NOISE: < -90dB
•MAINS: 100VAC 50/60Hz 40W(MAX)
•DIMENSIONS: 482Wx88Hx303D 6kg

 Analog out DSUB9-M
01 1 +	06 1 -
02 1 0	07 2 +
03 2 -	08 2 0
04 2 0	09
05
