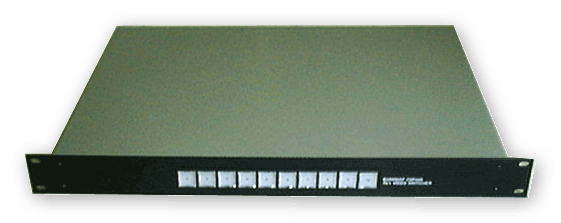

CSP440A

10:1 VIDEO SWITCHER

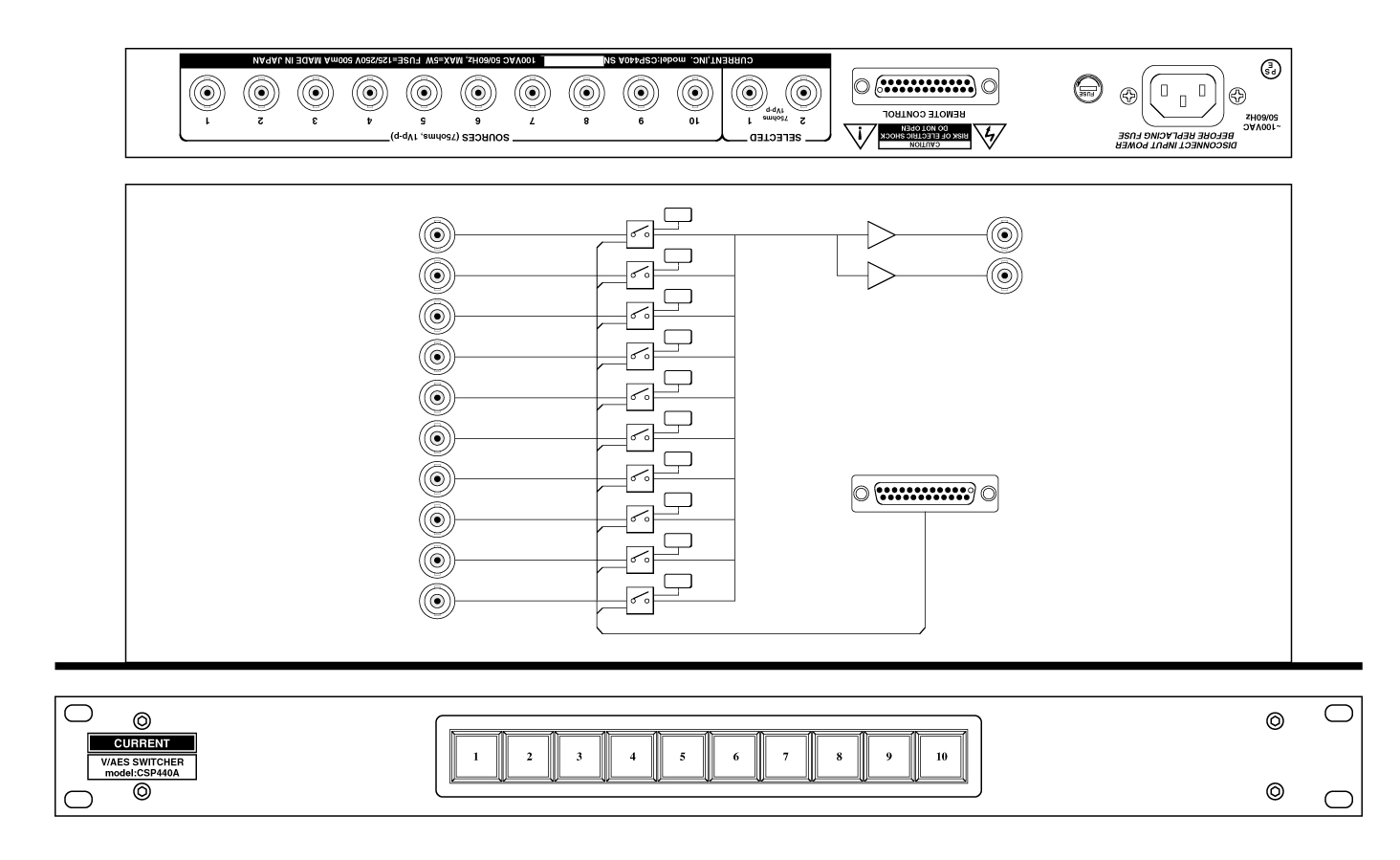

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●10:1 ビデオスイッチャー
●2系統のバッファー付き出力
●リモートコントロール可能
●BNCコネクタ
●19インチ1Uサイズ

 CSP440Aは10系統のビデオソースのうち、いずれか一つを選択して出力するビデオスイッチャーです。独立バッファーアンプを内蔵した2系統の選択出力を備えており、本線とモニター用途に使用できます。本体フロントパネルまたはリヤパネルのリモートポート経由でコントロールすることが出来ます。

◆リモートコントロール
 CSP440Aはフロントパネルのセレクトボタンだけではなく、リヤパネルのリモートコネクタにより外部機器でコントロールすることが出来ます。コマンド入力は接点または電圧に対応しており、電圧は5V〜24Vまで直結可能です。また、タリーも出力されておりますので外部機器を連動して切り換えることもできます。

◆フロントパネル
 セレクトボタンの名称はフィルム等を入れることで簡単に変更することが出来ます。

■ 仕 様
•INPUTS IMPEDANCE: 75Ω 1Vp-p
•INPUTS CONNECTORS: BNC
•OUTPUTS IMPEDANCE: 75Ω1Vp-p
•OUTPUTS CONNECTORS: BNC x2
•CONTROL: SOURCE SELECT 1-10
•REMOTE CONTROL: Dsub-25F(#4-40)
•MAINS: 100VAC 50/60Hz MAX=15W
•DIMENSIONS: 482Wx44Hx303D 4Kg

           "REMOTE" D25-F(#4-40)
01 SWITCH 1           14 LAMP 1
02 SWITCH 2           15 LAMP 2
03 SWITCH 3           16 LAMP 3
04 SWITCH 4           17 LAMP 4
05 SWITCH 5           18 LAMP 5
06 SWITCH 6           19 LAMP 6
07 SWITCH 7           20 LAMP 7
08 SWITCH 8           21 LAMP 8
09 SWITCH 9           22 LAMP 9
10 SWITCH 10          23 LAMP 10
11 TALLY COMMON +5V   24 SWITCHES COMMON 0V
12 LAMPS COMMON +5V   25 LAMPS COMMON +5V
13 N.C.

• Order Information

御注文型番 備考 価格(+TAX)
CSP440A ビデオスイッチャー、19”1U ¥248,000
