CSP913

AES SPLITTER

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●ＡＥＳ／ＥＢＵスプリッター
●電源不要
●１９２ｋＨｚ対応
●コンパクト

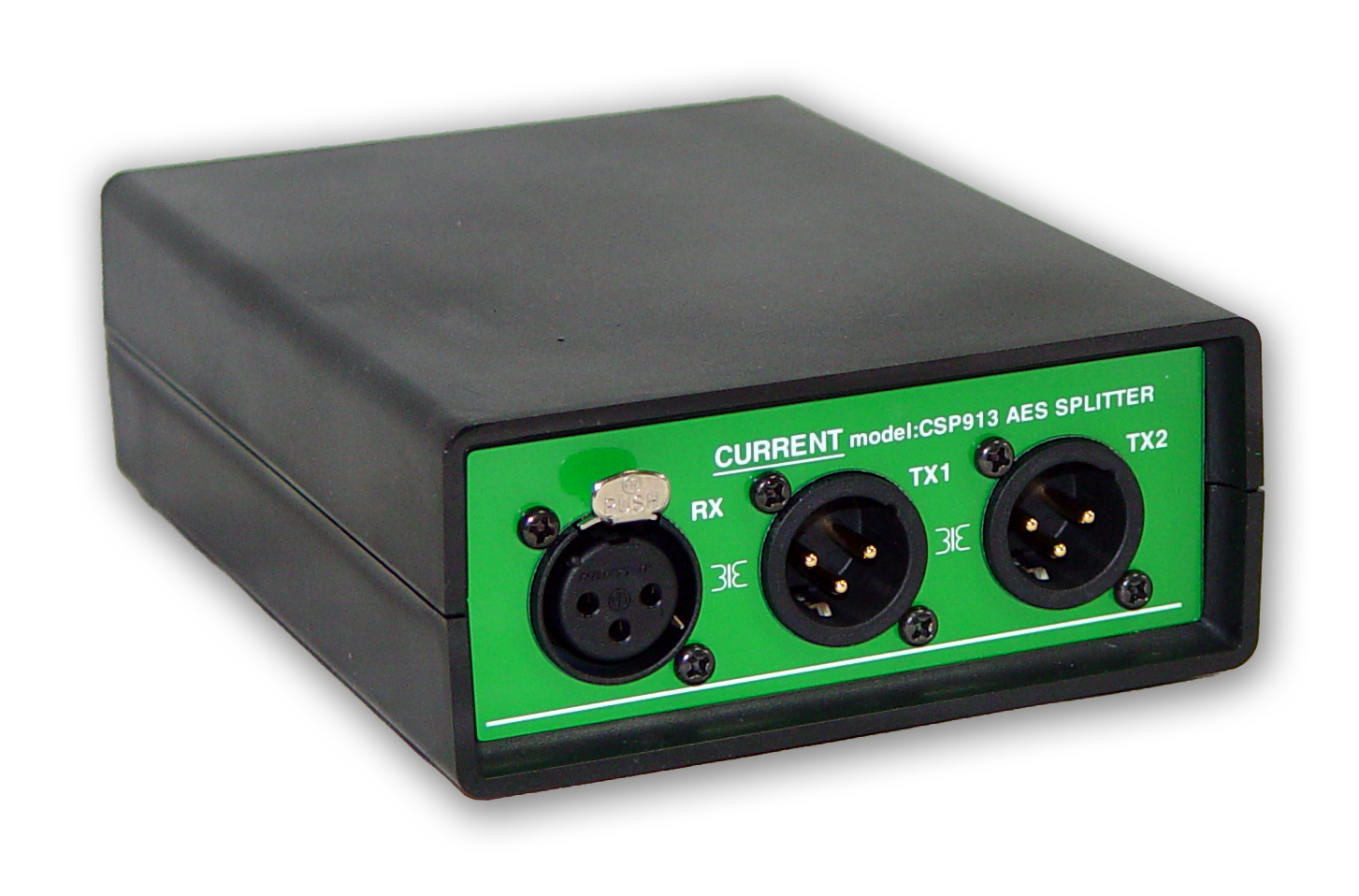

　ＣＳＰ９１３は１９２ｋＨｚ対応の特殊トランスを使用した１：２のＡＥＳスプリッターです。電源不要ですのでフィールドでの使用、出力数が足りない場合など様々な用途が考えられます。トランスを使用したパッシブ機器ですので、アクティブ機器のように何かが加算されることもなく音質的に有効です。また、電気的に絶縁したい場合にも応用できます。

◆トランス
　単純なスプリッターでは片方のｃｈを挿抜した場合に他方に影響を与えてしまいます。ＣＳＰ９１３ではそれぞれの出力をトランスでバッファーしているため安定したインピーダンスでの分配が可能です。

◆インサーションロス
　約３ｄＢの挿入損失があり、受信できない機器もありますのでご注意下さい。一般的な受信レベルは０．５Ｖ以上ですので通常は問題になることはありません。
　参考までに実測値はXLRの場合、5Vppの入力に対して出力は3.4Vppです。BNCの場合、1Vppの入力に対して出力は0.66vppです。（計測器：Tektronix AM700)

◆使用上の注意
　トランスを使用したパッシブ機器ですので電源トランスなどの外部の誘導ノイズにご注意ください。

◆その他

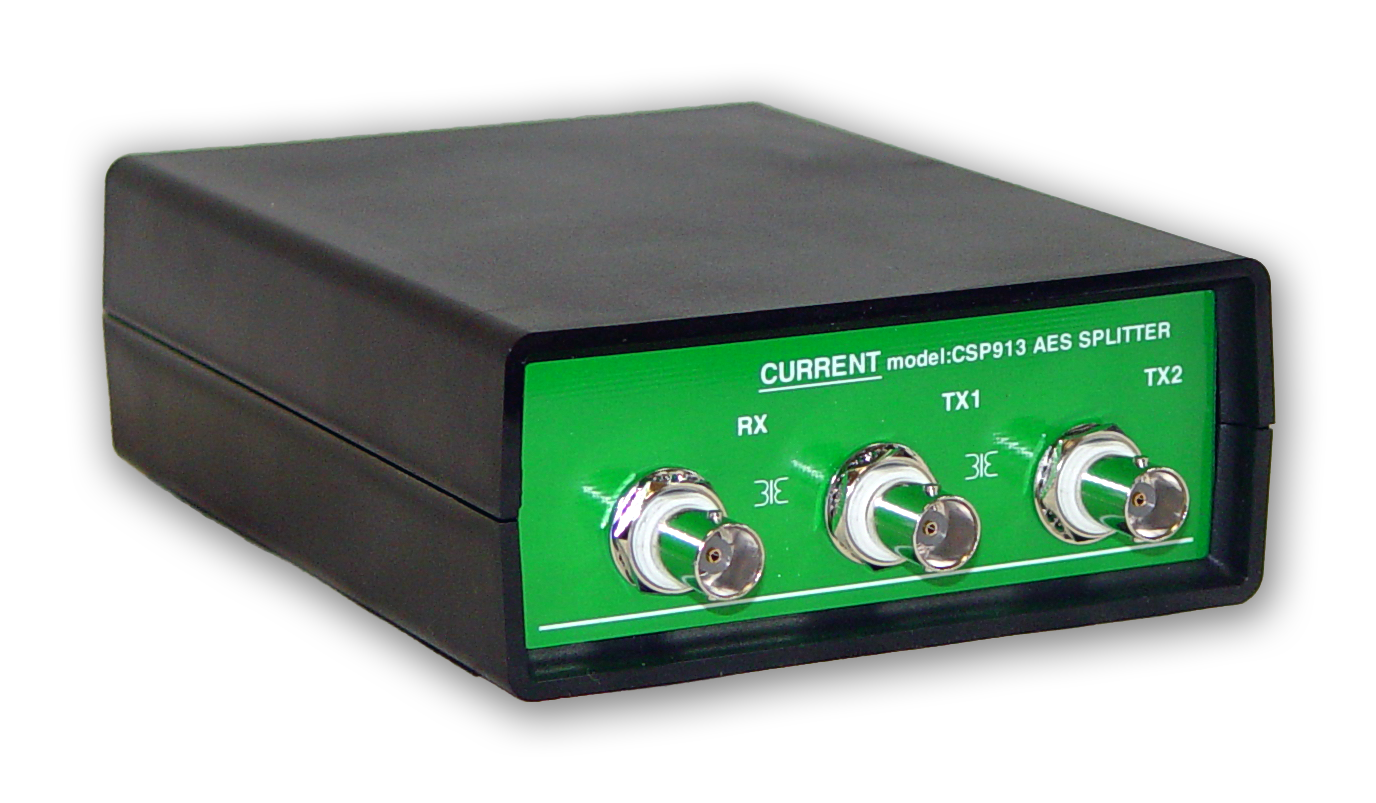

　多チャンネルやＢＮＣコネクタ仕様も製作できますのでお問い合わせ下さい。

■ 仕　様
•INPUTS: 110Ω, max=5V-pp
•INPUT CONNECTORS: XLR3-F
•OUTPUTS: 110Ω
•OUTPUT CONNECTORS: XLR3-M
•SAMPLE RATE: 32k~192kHz

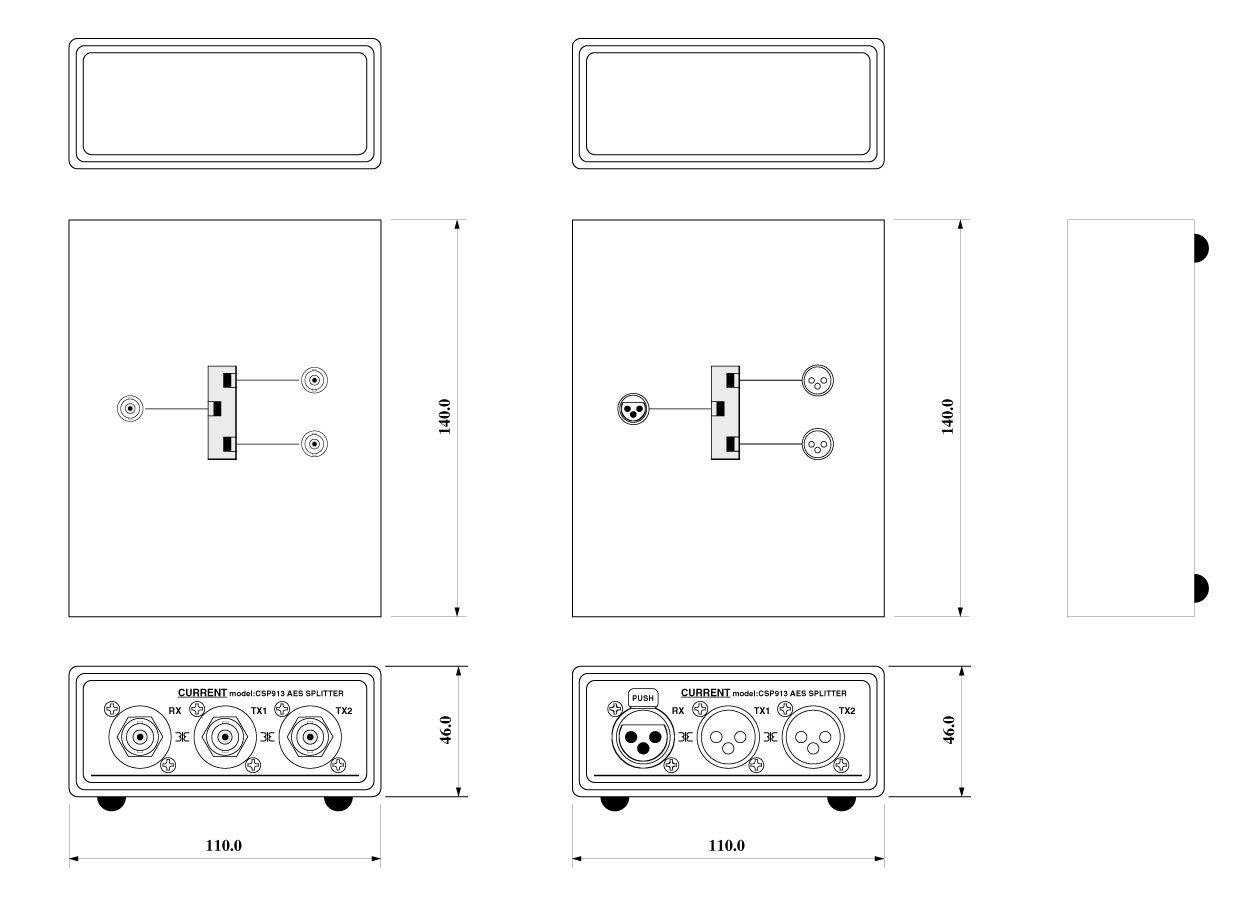

•DIMENSIONS: 110Wx46Hx140D 0.5kg
