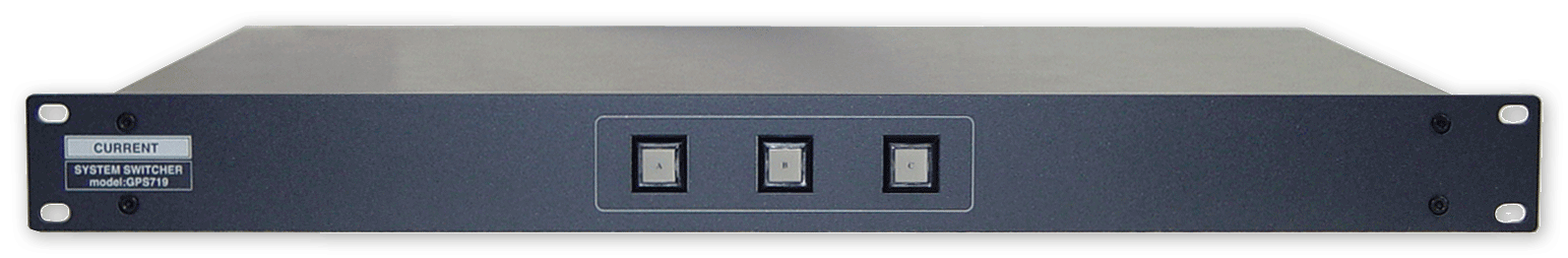

GPS719

3:1 System Switcher

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●３：１システムスイッチャー
●バランス８ｃｈ、アンバランス１ｃｈ
●アナログオーディオ、デジタルオーディオ対応
●コンポジットビデオ対応
●リモート制御可
●１９インチ１Ｕ

　ＧＰＳ７１９はＤｓｕｂ２５コネクタでの８ｃｈバランス信号とＢＮＣコネクタでの切り換えが可能な３：１システムスイッチャーです。切り換え素子にはリレーを使用していますので電源断時でもシステムＡが接続されます。

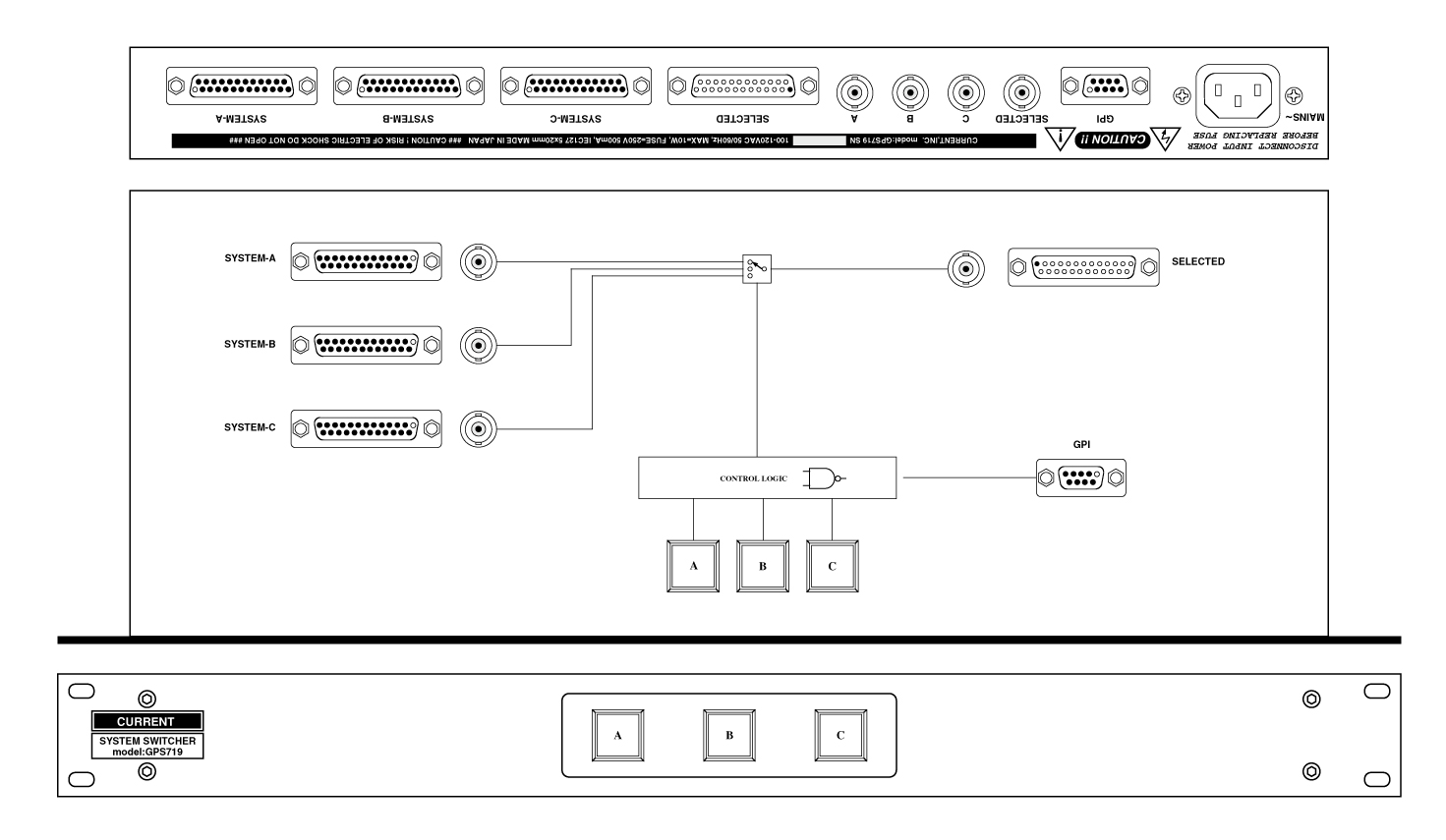

◆スイッチング
　ＧＰＳ７１９の信号切換はリレーによる切り換えですので接続する機種及び信号レベルを選びません。Ａ、Ｂ、Ｃの３システムは電源断時にはシステムＡがバイパスされますので非常時にも安心です。

◆対応信号
　Ｄｓｕｂ２５コネクタはバランス仕様のアナログオーディオ、デジタルオーディオ及び各種制御信号等に対応します。ＢＮＣコネクタはアナログオーディオ、デジタルオーディオ、ワードクロック、コンポジットビデオ等に使用できます。

◆ターミネーション
　選択されていないシステムのＤｓｕｂ２５ポートは約１０ＫΩがホットとコールド間に負荷されます。同様にＢＮＣポートは７５Ωが負荷されます。

◆コントロール
　ＧＰＳ７１９のコントロールはフロントパネルのスイッチまたはリヤパネルのＧＰＩコネクタ経由で行います。また、電源断及び電源投入時には”Ａ”が選択されます。

◆その他
　また、異なる仕様のシステムスイッチャー及び、リモートコントロールパネルも製作いたしますのでお問い合わせください。

■ 仕　様
•BALANCED INPUTS A,B,C: Dsub25-F (#4-40)
•BALANCED SELECTED: Dsub25-M (#4-40)
•UNBALANCED INPUTS A,B,C: BNC
•UNBALANCED SELECTED: BNC
•CONTROL: FRONT PANEL, GPI (Dsub9-F #4-40)
•SWITCHING ELEMENT: RELAY
•MAINS: 100-120VAC 50/60Hz MAX=10W
•DIMENSIONS: 482Wx44Hx303D 4kg

 GPS719 "SYSTEM I/O" D25-F/M(#4-40)
 1 CH-1+ CH-1 HOT    14 CH-1- CH-1 COLD
 2 CH-1G CH-1 GND    15 CH-2+ CH-2 HOT
 3 CH-2- CH-2 COLD   16 CH-2G CH-2 GND
 4 CH-3+ CH-3 HOT    17 CH-3- CH-3 COLD
 5 CH-3G CH-3 GND    18 CH-4+ CH-4 HOT
 6 CH-4- CH-4 COLD   19 CH-4G CH-4 GND
 7 CH-5+ CH-5 HOT    20 CH-5- CH-5 COLD
 8 CH-5G CH-5 GND    21 CH-6+ CH-6 HOT
 9 CH-6- CH-6 COLD   22 CH-6G CH-6 GND
10 CH-7+ CH-7 HOT    23 CH-7- CH-7 COLD
11 CH-7G CH-7 GND    24 CH-8+ CH-8 HOT
12 CH-8- CH-8 COLD   25 CH-8G CH-8 GND
13

 GPS719 "GPI" D9-F(#4-40)
 1 SWITCH COMMON 0V   6 LAMP COMMON +5V
 2 SELECT SWITCH 1    7 SELECT TALLY 1
 3 SELECT SWITCH 2    8 SELECT TALLY 2
 4 SELECT SWITCH 3    9 SELECT TALLY 3
 5
