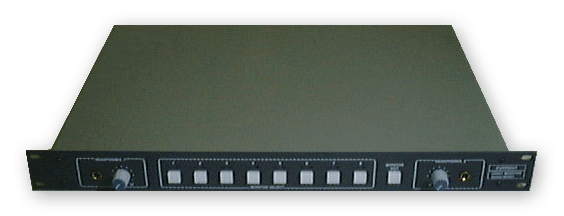

MP601

TEAC CD601 MONITOR SELECTOR

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●CD、MDシステムのモニターに最適
●TEAC社CD601、MD801に適合
●8台のCD、MDを接続可能
●2系統のヘッドフォンモニター
●モニターオートカット
●READY、ONLINE表示
●19インチ1Uサイズ

 MP601はCD及びMDなどのモニター用として開発されたモニターユニットで、TEAC製CD601シと接続した場合には、オンライン自動モニターカットなどの便利な機能が使用できます。

◆8台接続
 MP601には最大で8台の機器を接続して使用できます。フロントパネルのボタンで、モニターする機器を選択することができ、選んだソースをミックスしてヘッドフォンでモニターすることができます。リヤパネルのモニター出力にはソースをミックスした信号が出力されており、フロントパネルのMONITOR_CUTボタンでカットすることもできます。このときでもヘッドフォンはカットされません。

◆オートモニターカット
 接続された機器がオンラインになると、モニターで選択していたソースは自動的にカットされます。また、オフラインになると、以前の状態へ戻るため再選択の手間を省くことができます。この機能はヘッドフォン及びモニター出力ともに同様です。

◆タリー
 フロントパネルにはREADY及びONLINEタリーを表示することができ、機器の状態を視覚的にも把握することができます。

◆リモート
 モニターセレクト及び、モニターカットボタンは外部からリモートコントロールすることもできます。

◆その他
 本体リモートコネクタのタリー出力はレスポンスが遅いので、READY、ON_LINEタリーはリモートユニットのコネクタから取り出して接続して下さい。また、標準以外の仕様にもお応えしますのでお問い合わせ下さい。

■ 仕 様
●オーディオ入力:ステレオ8系統、アンバランス10kΩ、RCA
●オーディオ出力:ステレオ、アンバランス75Ω、RCA
●周波数特性:20〜20kHz ±0.1dB
●THD:<0.01%
●ノイズ:<ー90dBu
●基準入力レベル:−10dBu
●最大入力レベル:+20dBu
●基準出力レベル:−10dBu
●最大出力レベル:+20dBu
●ヘッドフォン出力:2系統 >50Ω
●ヘッドフォン最大出力:500mW
●表示:READY、ONLINEタリー
●コントロール:モニターセレクト、モニターカット(リモート可)
●リモートコネクタ:Dsub25−F(#4−40)
●タリー入力コネクタ:Dsub25−M(#4−40)
●電源:100VAC 50/60Hz、20W
●外形寸法:482Wx44Hx303D 4.5kg

   MP601 "REMOTE" D25-F(#4-40)
 1 SWITCHES COMMON 0V          14 LAMPS COMMON +15V
 2 MONITOR SELECT SWITCH 1     15 MONITOR SELECT LAMP 1
 3 MONITOR SELECT SWITCH 2     16 MONITOR SELECT LAMP 2
 4 MONITOR SELECT SWITCH 3     17 MONITOR SELECT LAMP 3
 5 MONITOR SELECT SWITCH 4     18 MONITOR SELECT LAMP 4
 6 MONITOR SELECT SWITCH 5     19 MONITOR SELECT LAMP 5
 7 MONITOR SELECT SWITCH 6     20 MONITOR SELECT LAMP 6
 8 MONITOR SELECT SWITCH 7     21 MONITOR SELECT LAMP 7
 9 MONITOR SELECT SWITCH 8     22 MONITOR SELECT LAMP 8
10 MONITOR CUT SWITCH          23 MONITOR CUT LAMP
11                             24
12                             25
13
   MP601 "TALLYS" D25-M(#4-40)
 1 TALLY COMMON 1              14 READY TALLY 1
 2 ON_AIR TTALY 1              15 TALLY COMMON 2
 3 READY TALLY 2               16 ON_AIR TTALY 2
 4 TALLY COMMON 3              17 READY TALLY 3
 5 ON_AIR TTALY 3              18 TALLY COMMON 4
 6 READY TALLY 4               19 ON_AIR TTALY 4
 7 TALLY COMMON 5              20 READY TALLY 5
 8 ON_AIR TTALY 5              21 TALLY COMMON 6
 9 READY TALLY 6               22 ON_AIR TTALY 6
10 TALLY COMMON 7              23 READY TALLY 7
11 ON_AIR TTALY 7              24 TALLY COMMON 8
12 READY TALLY 8               25 ON_AIR TTALY 8
13

• Order Information

御注文型番 備考 価格(+TAX)
MP601 CD、MDモニターコントロール、19”1U ¥480,000
