SL906-1

MD-CD1 MIDI I/F

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●フェーダー操作でスタート、ストップ
●ＹＡＭＡＨＡ Ｏ１Ｖ９６Ｖ２等に対応
●ＴＥＡＣ ＭＤ−ＣＤ１を２台コントロール
●カットイン、アウト可能
●コンパクト

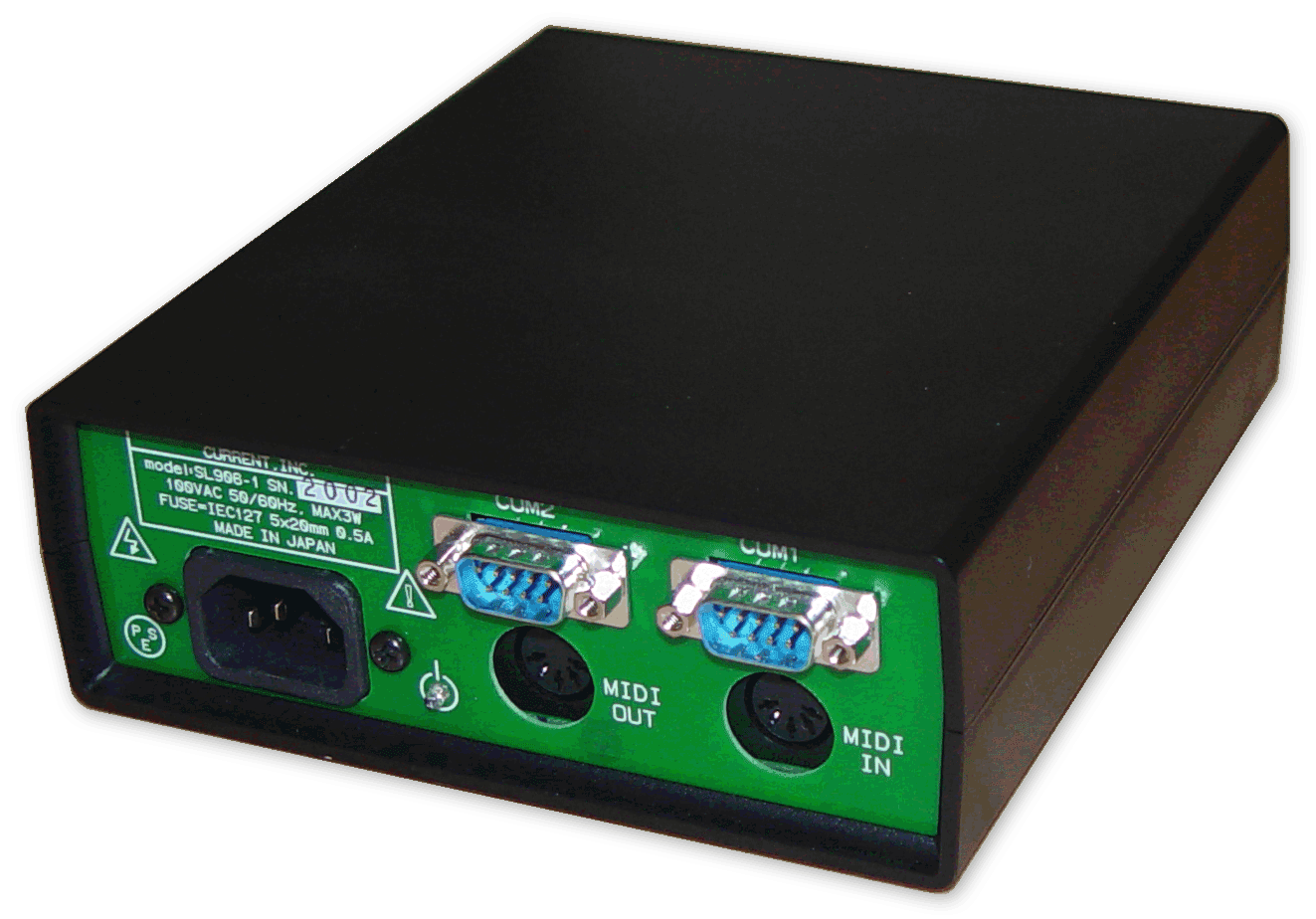

　ＳＬ９０６−１はＹＡＭＡＨＡ　Ｏ１Ｖ９６Ｖ２等のフェーダー操作で２台のＴＥＡＣ　ＭＤ−ＣＤ１のスタート、ストップ制御を可能にするインターフェースです。

◆ＭＩＤＩ
　Ｏ１Ｖ９６Ｖ２との接続はＭＩＤＩ ＩＮとＯＵＴを接続してください。接続には一般的なマイクケーブルを使用出来ます。

◆ＣＯＭ
　ＭＤ−ＣＤ１との接続はＤＳＵＢ９ピンコネクタで１対１接続してください。接続には一般的なマイクケーブルを使用出来ます。

◆電源投入時
　Ｏ１Ｖ９６Ｖ２の電源が入っている状態でＳＬ９０６−１の電源を入れると、ｃｈ９，１１，１３，１５のフェーダーを下げると共にｃｈをＯＮにします。隣接フェーダーとグループが組んである場合には同様にセットされます。初期設定を確実に行うための理想的な電源投入順序はＯ１Ｖ９６ｖ２→ＭＤ−ＣＤ１→ＳＬ９０６−１の順です。

◆フェーダー
　ｃｈがＯＮの状態でフェーダーを上げると対応するマシンがスタートし、下げるとストップします。

◆ＯＮボタン
　フェーダーが上がっている状態でｃｈのＯＮボタンでＯＦＦからＯＮにすると対応するマシンがスタートします。逆に、ＯＮからＯＦＦにするとストップします。

◆フェーダーとマシンの対応
　次のようにコンソールのフェーダーとマシンは対応します。
フェーダー　９（ｃｃ＃０９） １号機ＣＤ
フェーダー１１（ｃｃ＃１１） ２号機ＣＤ
フェーダー１３（ｃｃ＃１３） １号機ＭＤ
フェーダー１５（ｃｃ＃１５） ２号機ＭＤ

◆その他
　コントロールチェンジを使用しているためＯ２Ｒ９６、ＤＭ１０００，２０００でも使用出来ます。また、接点でフェーダースタートを行いたい場合にはＳＬ９０６−２をご使用ください。

■ 仕　様
●ＭＩＤＩ入力：３１．２５ｋｂｐｓ、Ｎ８１、ＤＩＮ５ピン
●ＭＩＤＩ出力：３１．２５ｋｂｐｓ、Ｎ８１、ＤＩＮ５ピン
●ＣＯＭ１，２：ＲＳ−２３２Ｃ、９６００ｂｐｓ、Ｎ８１
●ＣＯＭ１，２コネクタ：Ｄｓｕｂ９−Ｍ（＃４−４０）
●電源：１００ＶＡＣ　５０／６０Ｈｚ　２Ｗ

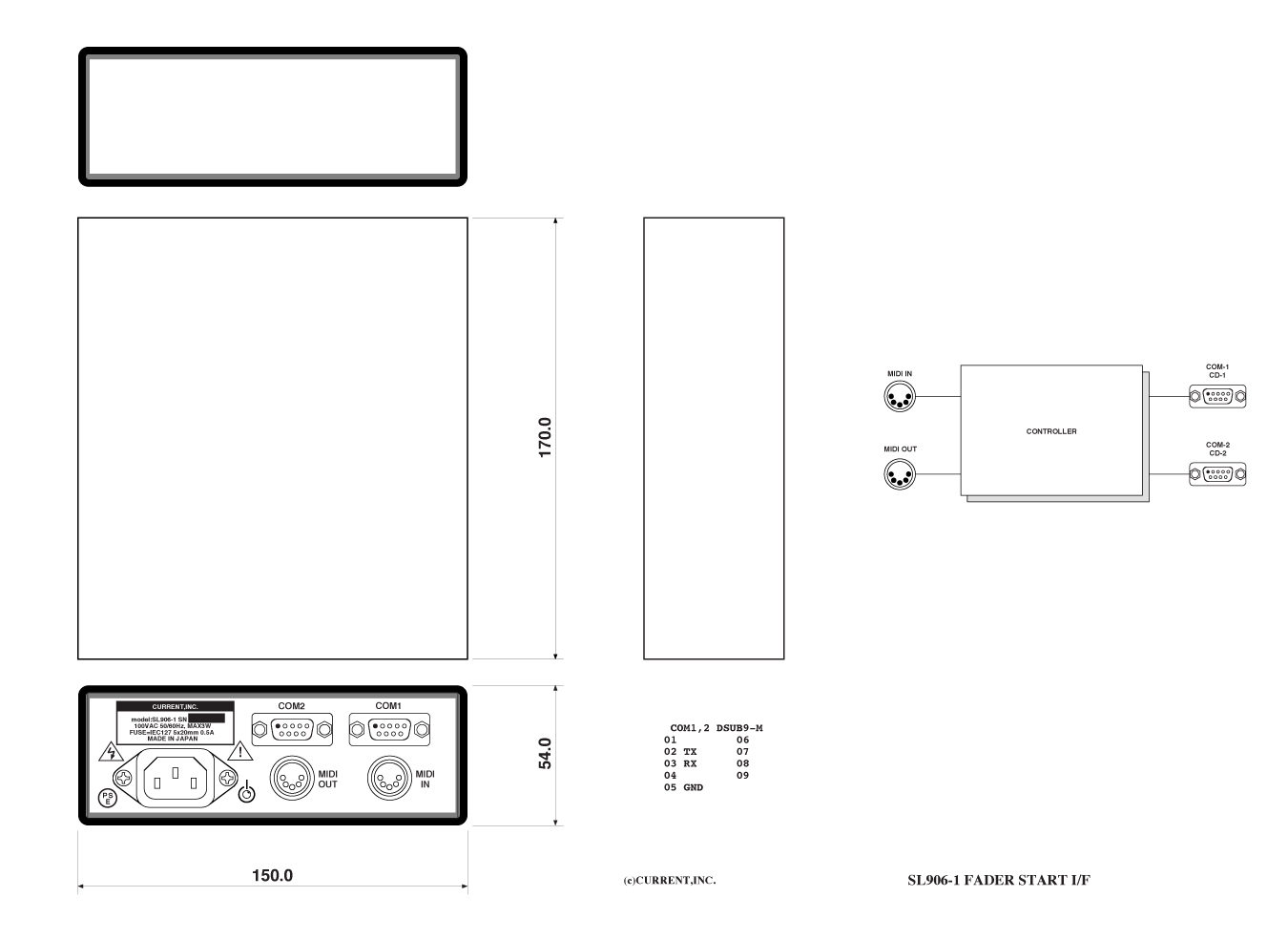

●外形寸法：１５０Ｗｘ５４Ｈｘ１７０Ｄ　１ｋｇ

  SL906-1 COM1,2
     DSUB9-M
 01         06
 02 TX      07
 03 RX      08
 04         09
 05 GND

      MD-CD1
CONTROL I/O DSUB9-F
 01         06
 02 RX      07
 03 TX      08
 04         09
 05 GND
