SL910

SERIAL CLOCK (SERIAL to LTC)

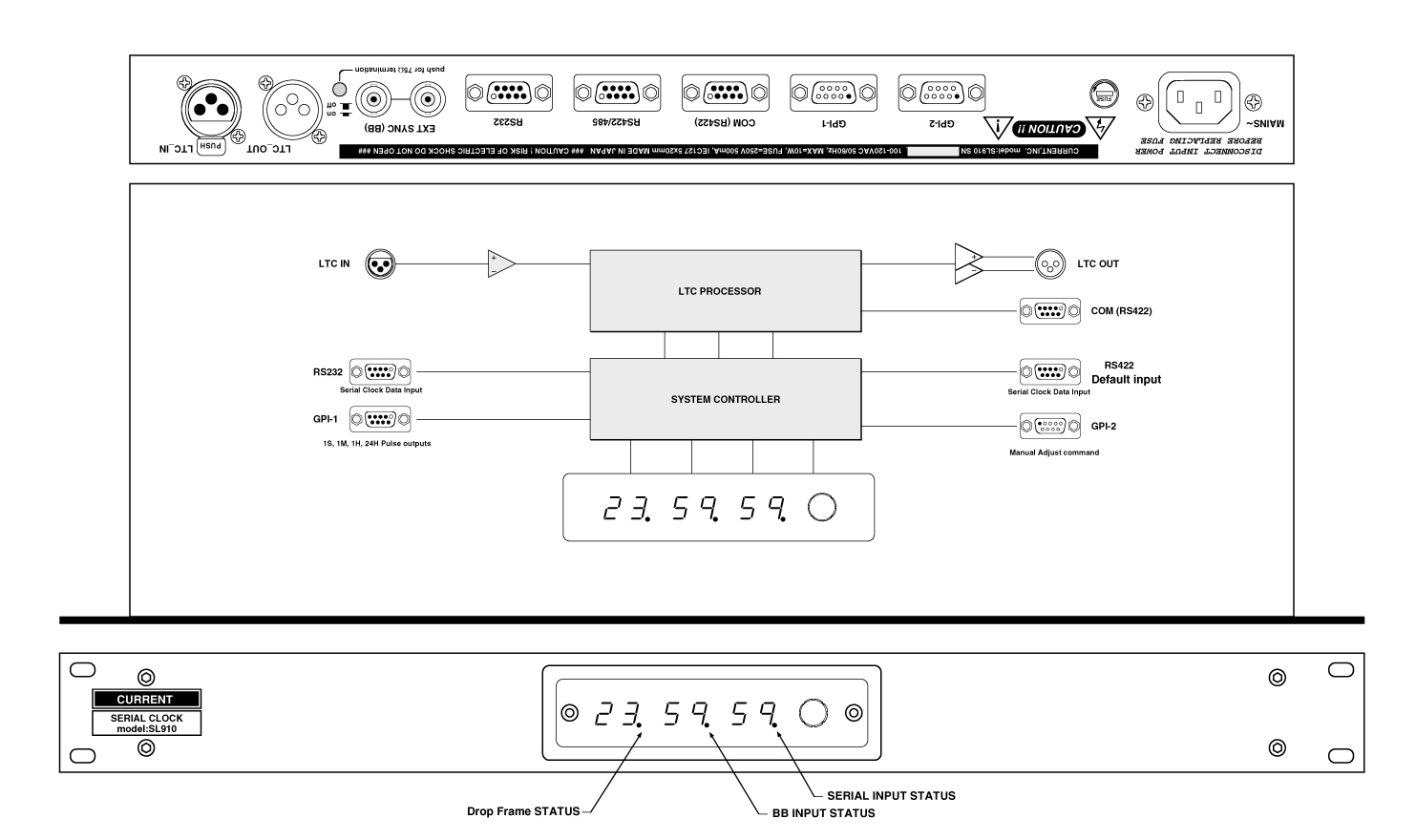

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●シリアル時刻信号からＬＴＣを生成
●オート自走モード 
●ＳＥＩＫＯ社TMC-100J、TDC-300 対応
●子時計としても動作
●時報パルスなどのＧＰＩポート

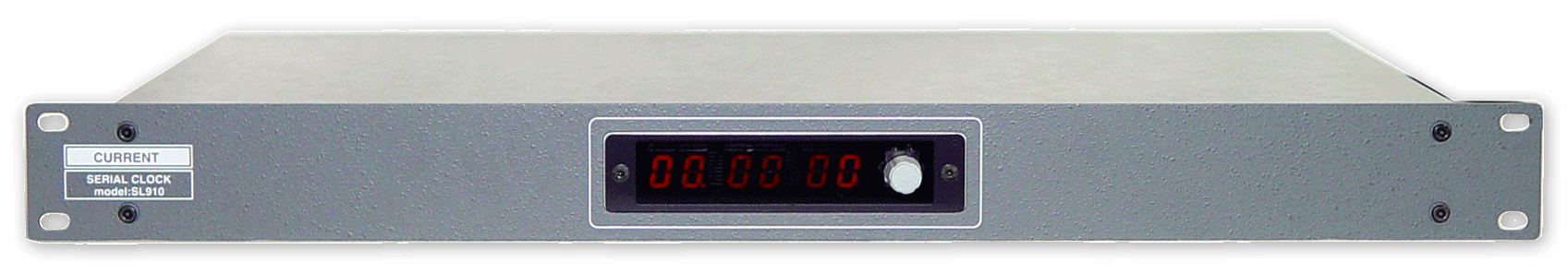

●１９インチ１Ｕサイズ 

　ＳＬ９１０はＳＥＩＫＯ社の放送局用親時計ＴＭＣ−１００Ｊが出力するシリアル時刻データからＬＴＣを出力するインターフェースです。自走モードを備えていますのでシリアルデータが１秒以上とぎれたり入力されていない場合には自動的に切り替わります。

◆入力データ
　ＳＥＩＫＯ社のＴＭＣ−１００Ｊと同様のシリアル時刻信号を入力します。他の局時計フォーマットのTMCシリーズやTDC-300でも使用できます。通信プロトコルは2400bps、N81で、電気的フォーマットはＲＳ４２２及びＲＳ４８５に適合します。自走モードでは日付データ（LEITCHフォーマット）の年月日及び曜日は出力しません。日付データは同期モードから自走モードに切り替わった場合には直前のデータを保持しますが２４時をすぎても更新は行われません。

◆ＬＴＣ出力
　ＸＬＲバランス出力ですが、アンバランス接続する場合にはホットとＧＮＤのみを接続してください。基準出力レベルは＋４ｄＢｕで、−３０〜＋７ｄＢｕまで３ｄＢステップで変更できます。自走時のフレームモードはドロップ、ノンドロップで、フレームレートは２９．９７、３０を設定できます。

◆ＧＰＩポート
　毎秒、毎分、毎時、毎日（０時）パルスを出力します。

◆外部同期
　ＢＢまたはＬＴＣの外部同期信号が入力された場合にはそのタイミングに従ってＬＴＣを出力します。

◆表示
　フロントパネルにはＴＣＧ、ＴＣＲ、シリアルクロックの時刻を表示します。また、１Ｈ、１Ｍ、１Ｓのデシマルポイントはそれぞれドロップフレーム、ＢＢ同期、シリアルクロック同期を表します。なお、ＴＣＲは信号品質にもよりますが１／３０〜２０倍速まで読みとり可能です。

◆調整
　各種モードの設定はフロントパネル右のロータリエンコーダーで行います。また、自走モード時には任意の時刻を設定することができます。なお、各種設定を行った場合には電源の再投入を行って下さい。

◆その他
　また、異なる形状、表示方式などのタイプも製作いたしますのでお問い合わせ下さい。

■ 仕　様
●シリアル入力：RS232、RS422/485、2400bps、Dsub9-F(#4-40)
●ＬＴＣ入力：−２０〜＋１５ｄＢｕ、ＸＬＲ３−Ｆ、１０ｋΩ
●ＬＴＣ出力：＋４ｄＢｕ、ＸＬＲ３−Ｍ、６００Ω
●ＳＭＰＴＥレート：２９．９７、３０Ｈｚ
●外部同期入力：ＢＮＣ、７５Ω　ループスルー、ターミネートＳＷ付
●外部同期信号：ＢＢ、２９．９７、３０Ｈｚ
●ＧＰＩ−１，２ : Ｄｓｕｂ９−Ｍ（＃４−４０）
●電源 : １００ＶＡＣ　５０／６０Ｈｚ　ＭＡＸ１０Ｗ
●寸法 : ４８２Ｗｘ４４Ｈｘ３０３Ｄ
●重量 : ４ｋｇ

 RS232 DSUB9-F
01          06
02 TX       07
03 RX       08
04          09
05 GND

 RS422/485 DSUB9-F
01 FG       06 TX G
02 TX -     07 TX +
03 RX +     08 RX -
04 RX G     09 FG
05



C OM DSUB9-F
01 FG       06 RX G
02 RX -     07 RX +
03 TX +     08 TX -
04 TX G     09 FG
05

LTC出力レベルの実測値（レベルはdBu/dBm ±1dB）

	設定値		10k負荷		600Ω負荷
	00		OFF		OFF
	01		-33		-35
	02		-30		-32
	03		-27		-29
	04		-24		-26
	05		-21		-23
	06		-18		-20
	07		-15		-17
	08		-12		-14
	09		 -9		-11
	10		 -6		 -8
	11		 -3		 -5
	12		  0		 -2
	13		 +2		 +1
	14		 +5		 +3
	15		 +8		 +4
