TB132

TB MIX

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●ステレオラインにＴＢをミックス
●３種類のＴＢ信号形式に対応
●３個のＴＢスイッチ接続可能
●ダイナミック、コンデンサマイク対応
●プラグインパワー対応
●マイクコンプレッサー内蔵
●コンパクト

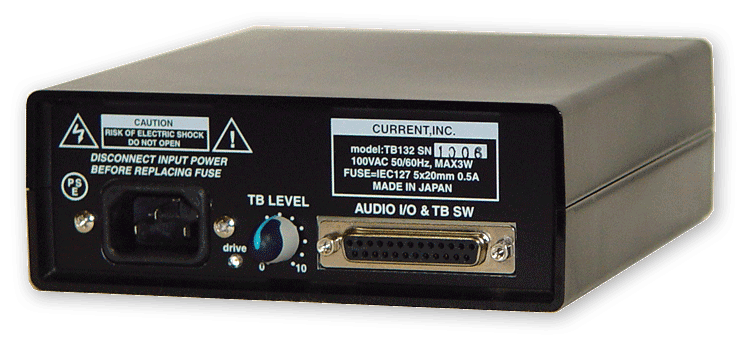

　ＴＢ１３２はステレオプログラムラインにＴＢ信号を割り込み出来るＴＢＭＩＸユニットです。ＴＢソースはラインレベル信号、ダイナミックマイク及びコンデンサマイクの３種類に対応します。

◆入出力
　全てのオーディオ信号とＴＢスイッチ入力はひとつのＤＳＵＢ２５コネクタに集約されています。なお、プログラム信号は約６００Ωの抵抗でＴＢとミックスされますので約６ｄＢ減衰し、負荷インピーダンスが６００Ωの場合にはさらに約６ｄＢ減衰します。

◆ＴＢソース
　ライン、ダイナミックまたはコンデンサマイクの３種類のＴＢソースは同時接続が可能です。マイク用端子にはコンデンサマイク用の＋１５Ｖ電源を内部スイッチでＯＮに出来ます。また、エレクトレットコンデンサマイク用入力もプラグインパワー対応の＋５Ｖ電源を内部スイッチでＯＮに出来ます。なお、デフォルトではいずれもＯＦＦです。

◆コントロール
　ＴＢ１３２には３つのＴＢスイッチを接続できます。メカニカルスイッチまたはリレー接点を接続出来ます。また、ＴＢレベルはＤＳＵＢコネクタ横のつまみで設定できます。

◆その他
　ＴＢボックスにはＴＢ９６１を接続することも出来ます。また、用途に応じた接続ケーブルも製作いたしますのでお問い合わせください。

■ 仕　様
•PROGRAM INPUTS: BALANCED 600Ω, ref=+4dBu, max=+24dBu
•PROGRAM OUTPUTS: BALANCED 600Ω, ref=+4dBu, max=+24dBu
•TB LINE INPUT: BALANCED 13kΩ, ref=+4dBu, max=+20dBu
•TB MIC INPUT: BALANCED 4kΩ, ref=-40dBu, mic power=+15V
•TB ECM INPUT: UNBALANCED 13kΩ, ref=-40dBu, mic power=+5V
•CONTROL: TB SWITCH x3
•CONNECTOR: Dsub25-F(#4-40)
•MAINS: 100-120VAC 50/60Hz MAX=3W

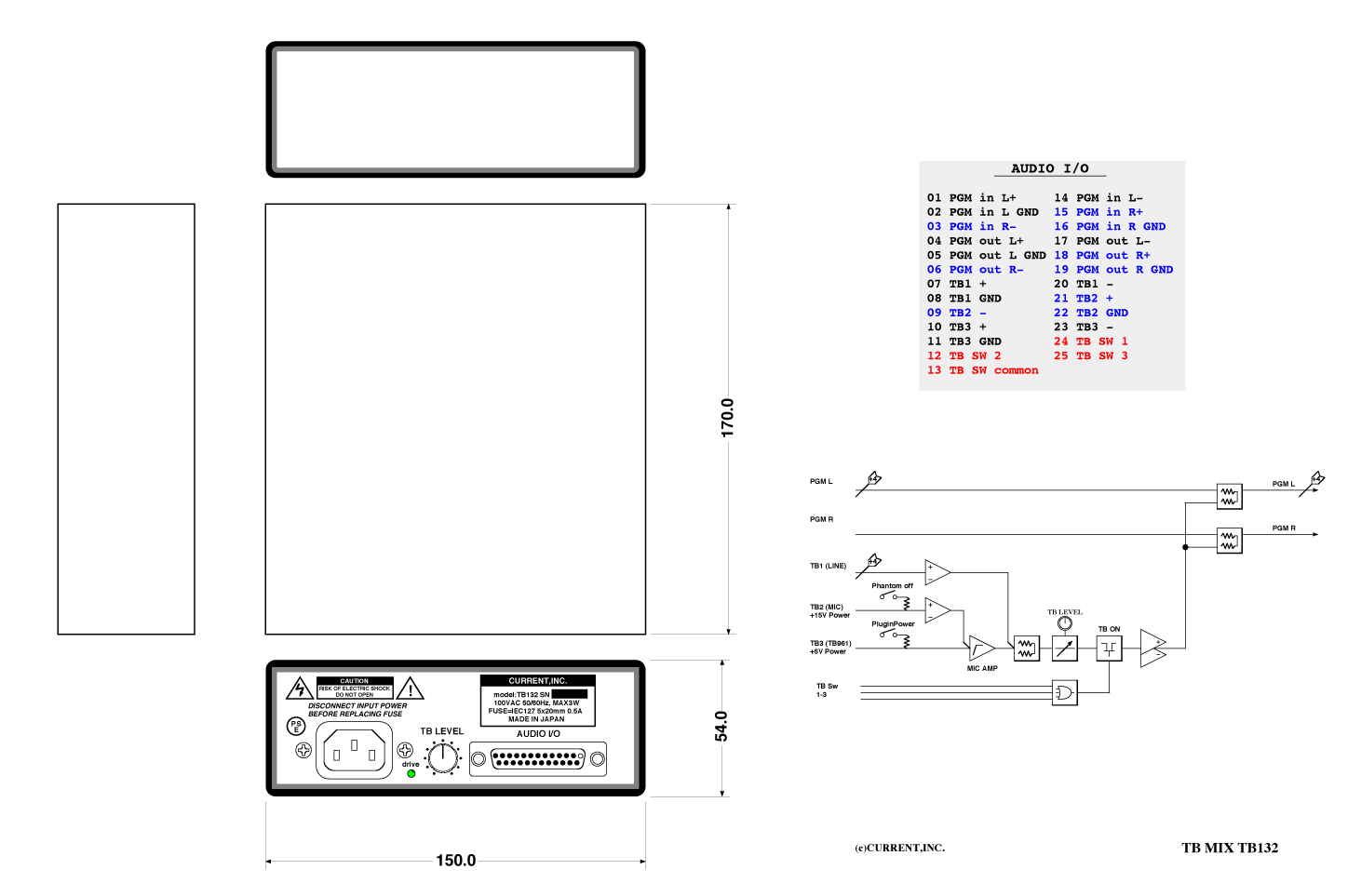

•DIMENSIONS: 150Wx54Hx170D 1kg

      AUDIO I/O DSUB25-F(#4-40)
 01 PGM in L+      14 PGM in L-
 02 PGM in L GND   15 PGM in R+
 03 PGM in R-      16 PGM in R GND
 04 PGM out L+     17 PGM out L-
 05 PGM out L GND  18 PGM out R+
 06 PGM out R-     19 PGM out R GND
 07 TB1 +          20 TB1 -
 08 TB1 GND        21 TB2 +
 09 TB2 -          22 TB2 GND
 10 TB3 +          23 TB3 -
 11 TB3 GND        24 TB SW 1
 12 TB SW 2        25 TB SW 3
 13 TB SW common
