TB136

COMMUNICATION SUPERVISOR

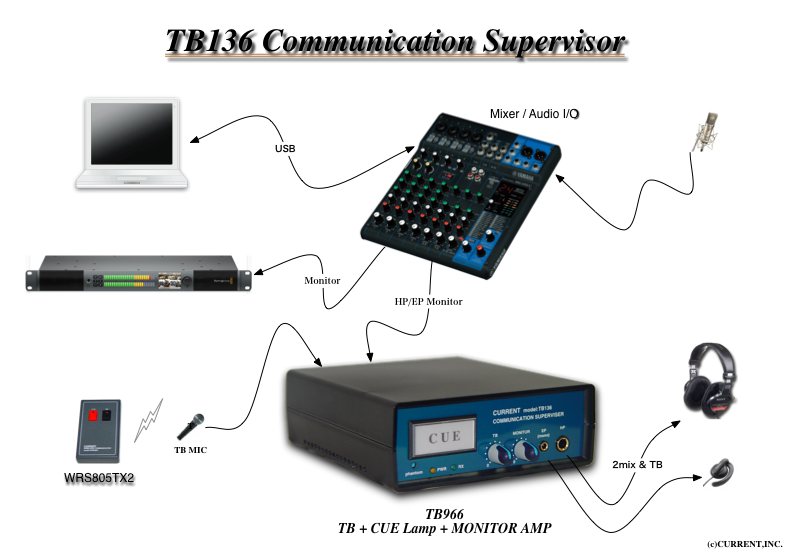

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●オールインワン コミュニケーション
●ワイヤレストークバック
●ワイヤレスCUEランプ
●ヘッドフォンモニター
●トークバックミックス
●コンパクト

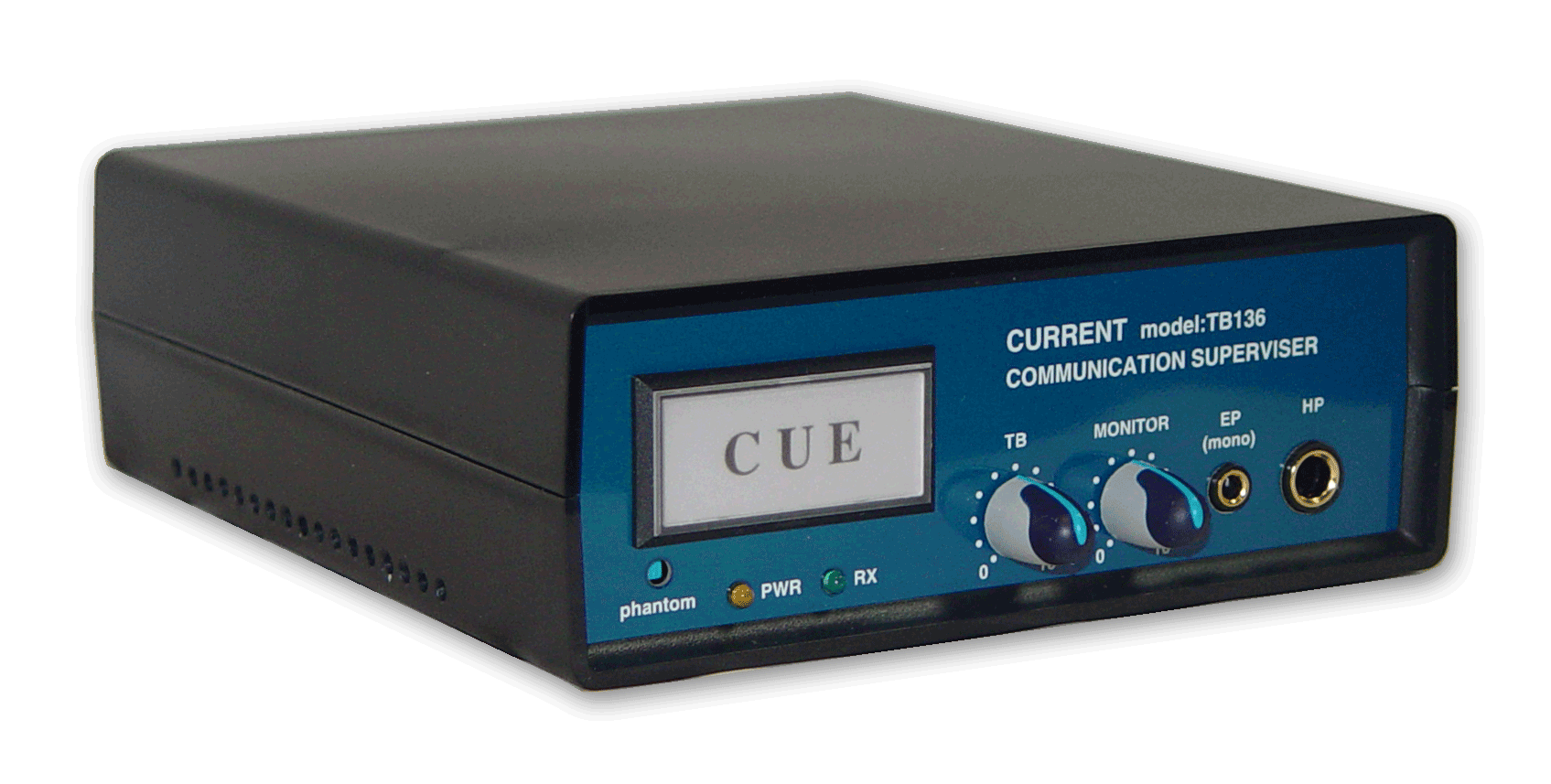

 TB136はトークバック、CUEランプ及びヘッドフォンモニター機能をワンボックスで実現するコミュニケーションスーパーバイザーです。これまで複数の機器を接続して同様の機能を実現しなければなりませんでしたが、オールインワンでシンプルにシステム構築が可能になります。

◆プログラム
 ステレオプログラムソースを接続します。TBをミックスしてモニター出来ます。ミックス信号はDsubコネクタにも出力されています。

◆トークバック
 ワイヤレスまたはワイヤードでボタンが押されるとTBソースがプログラムにミックスされます。TBソースにはライン、ダイナミックまたはコンデンサマイクの3種類を接続可能です。TBレベルはフロントパネルのノブで+4から-60dBuの範囲で連続可変出来ます。なお、コンデンサマイク用の+15V電源はフロントパネルのスイッチでON/OFF出来ます。マイクアンプの出力はDsubコネクタにも出力されています。

◆CUEランプ
 ワイヤレスまたはワイヤードでボタンが押されるとフロントパネルの表示等およびリヤパネルに接続した増設CUEランプが点灯します。

◆モニター
 TBがミックスされたプログラムはヘッドフォン、イヤフォン及びリヤパネルに接続した外部スピーカーでモニターすることが出来ます。

■ 仕 様
•PROGRAM INPUTS: BALANCED 12kΩ, ref=+4dBu, max=+24dBu
•MIX OUTPUTS: BALANCED 320Ω, ref=-2dBu, max=+20dBu
•TB INPUT: BALANCED 1kΩ(+4), 2kΩ(-60)
•TB REF: +4dBu ~ -60dBu, mic power=+5V
•TB OUT: BALANCED 320Ω, ref=-2dBu, max=+20dBu
•CONTROL: TB, CUE SWITCH
•CONNECTOR: Dsub25-F(#4-40)
•MAINS: 100VAC 50/60Hz MAX=7W
•DIMENSIONS: 150Wx54Hx170D 1kg

• Order Information

御注文型番 備考 価格(+TAX)
TB136 コミュニケーション・スーパーバイザー ¥150,000
TB136-1 コミュニケーション・スーパーバイザー ¥120,000
WRS805TX2 2ボタン トランスミッター ¥32,000
