TB963

TALKBACK BOX

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●トークバックボックス
●洗練されたデザイン
●トークバックマイク内蔵
●オプションで最大４個のスイッチ
●CSP349、AF201、AF2201、AF224等と直結可能
●どんなコンソールでも接続可能
●トークバック、ＣＵＥサインボックスに最適

　ＴＢ９６３はレコーディング、放送、ポスプロスタジオスタジオ用として開発された、トークバック／ＣＵＥサインボックスです。ＴＢ９６３にはＴＢとＣＵＥ及びスピーカー切り換えスイッチが取り付けられています。（ＡＦ２０１Ａの機能）

◆タリーランプ
　ＴＢ９６３の各スイッチのＬＥＤランプはDC５Vから２４Vまで対応します。以前のバージョンでは内部抵抗を変更することで５〜２４ＶＤＣの範囲で対応可能です。また、標準仕様でのタリーは自照式ですが、内部設定の変更で接続した機器からのタリーで点灯させることも可能です。

◆マイク
　ＴＢ９６３は標準でエレクトレットコンデンサマイクを内蔵していますので、コミュニケーション用に別途マイクを用意する必要はありません。高音質グースネックタイプも用意しています。外部トークバック用マイクアンプを持たないコンソールに直接接続する場合には別途マイクアンプ用意するか、ＡＦ２０１Ａ等のインターフェースが必要です。

◆オプション仕様
　次のような特殊仕様が可能です。（１）スイッチのランプを外部からのタリーによる点灯。（２）複数台使用した場合のスイッチ接点のＯＲ動作のためのダイオードを追加。（３）ＣＵＥスイッチと連動した完全なドライ接点。（４）トランスを追加してＴＢマイクのバランス出力（５）ＴＢマイクの＋４８Ｖファンタムでの動作。（他の電圧も可）（６）ＴＢスイッチと連動してマイクをＯＮ／ＯＦＦ（７）電池での動作（８）マイクアンプの内蔵（９）スイッチを2個追加（１０）１５ｃｍのグースネック（１１）３０ｃｍのグースネック

◆その他

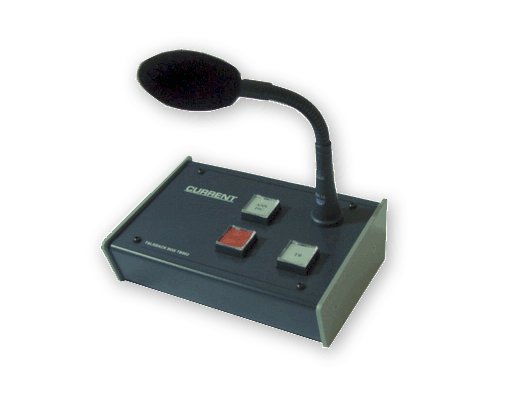

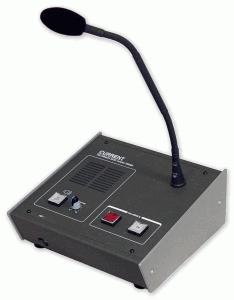

　ＴＢ９６３には標準の内蔵マイクタイプとグースネックタイプがあります。また、スイッチはオプションで最大で４個まで取り付け可能です。４８Ｖファンタム電源対応、マイクアンプ内蔵仕様なども製作できますのでお問い合わせ下さい。

◆配線に関する注意
　ノイズ防止のためマイクラインは必ず２芯シールド線を使用して接続してください。

■ 仕　様
●ＴＢスイッチ動作：モーメンタリー、メイク
●ＣＵＥスイッチ動作：モーメンタリー、メイク
●ＭＩＮＩスイッチ動作：オルタネート、メイク
●内蔵マイク：ＥＣＭ（無指向性）またはグースネック（単一指向性）
●タリーLEDランプ：５〜２４ＶＤＣ（旧バージョンでの標準は１５Ｖ）
●タリー電流：約５ｍＡ
●スイッチ接点容量：２４ＶＤＣ５０ｍＡ
●コネクタ：ＤＳＵＢ１５オス（＃４−４０）
●電源：＋５ＶＤＣ（マイク用）

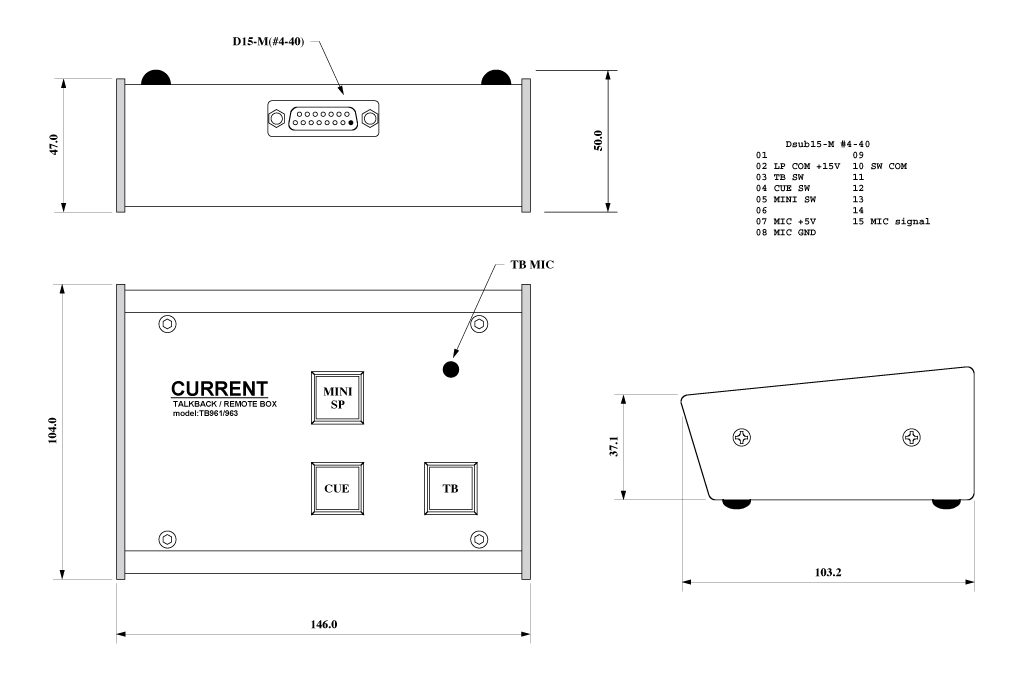

●外形寸法：１４６Ｗｘ４７Ｈｘ１０４Ｄ　０．５ｋｇ

        DSUB15-M (#4-40)
 01                09
 02 LP COM         10 SW COM
 03 TB SW          11 (TB LP)
 04 CUE SW         12 (CUE LP)
 05 MINI SW        13 (MINI LP)
 06                14
 07 MIC +5V(hot)   15 MIC sig(cold)
 08 MIC GND
