AF109

ANNOUNCE UNIT (Touch)

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

ＡＦ１０９はアップデートされＡＦ１０９Ａとなりました。スイッチが真のタッチスイッチとなりました。

●照光式タッチスイッチ
●カフに最適
●コンパクト

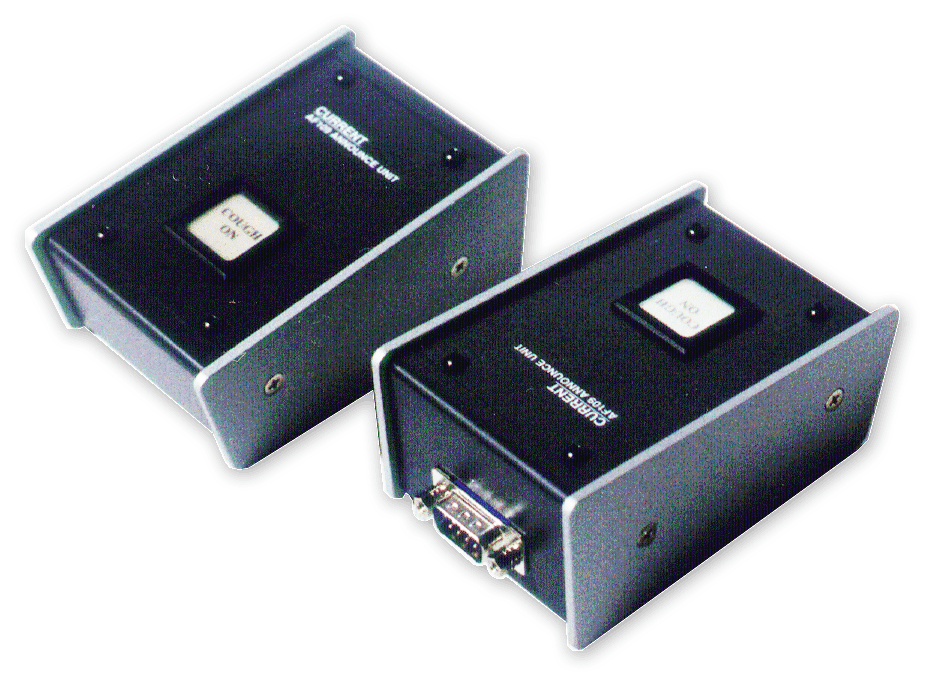

　ＡＦ１０９はコンパクトなタッチ方式のスイッチボックスです。カフボックスの他に様々な用途での応用が可能です。

◆タッチスイッチ
　静電容量検出型のタッチスイッチでは手袋をした状態などの導電性がない場合には動作しませんが、ＡＦ１０９に採用されたタッチスイッチは圧力検出型のため、あらゆる状態で安定したタッチ検出が可能です。

◆その他
　ＡＦ１０９はリモート制御が可能なマイクプリアンプのＣＳＰ１６８と組み合わせて簡単にカフシステムを構築することができます。また、ＣＳＰ３７５、ＡＦ１２８、ＡＦ１０８と組み合わせるとデジタルカフシステムを構築することも出来ます。ヘッドフォンモニターやＣＵＥランプが必要な場合にはＡＦ１２４、ＡＦ２２４、ＡＦ１０６などをご使用ください。

■ 仕　様
•OUTPUTS: OPEN COLLECTOR
•SWITCH TALLY: +10 ~ +24VDC
•OUTPUTS CONNECTORS: D9-M (#4-40)
•CONTROL: TOUCH SWITCH

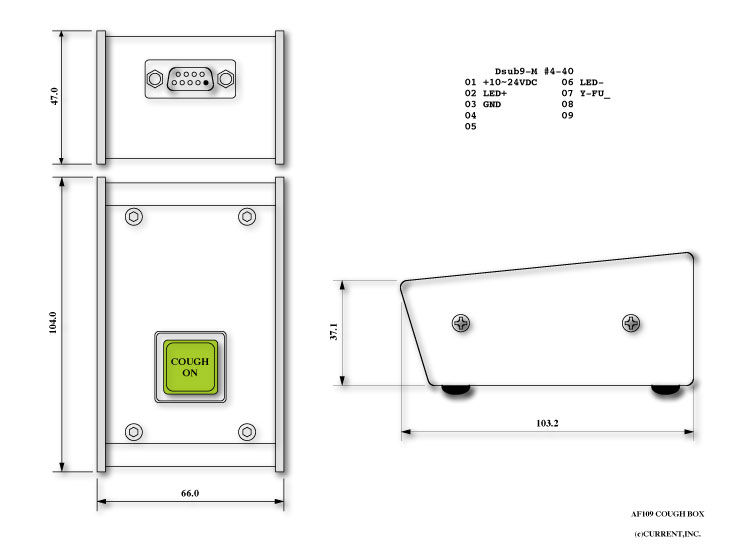

•DIMENSIONS: 66Wx47Hx104D 0.5kg

  Dsub9-M #4-40
01 +10~24VDC    06 LED-
02 LED+         07 Y-FU_
03 GND          08
04              09
05
