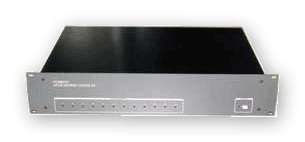

AF128

AES/EBU FU I/F

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●ＡＥＳ／ＥＢＵ対応カフインターフェース
●２系統のＲＴＢ（バックトーク）
●最大で、１２台のカフを接続可能
●カフＯＮ表示付き
●１６〜２４ｂｉｔデータ対応

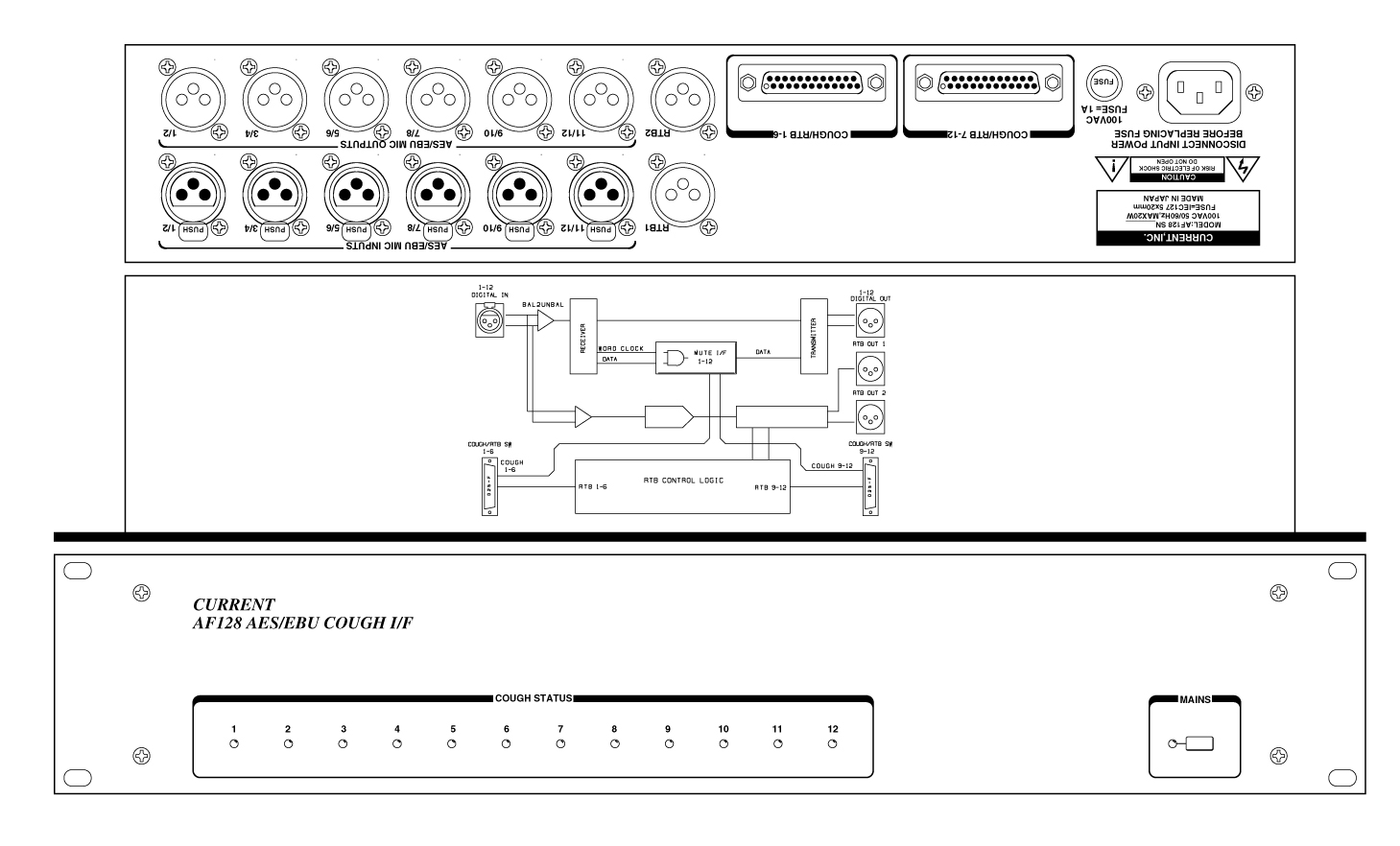

　ＡＦ１２８はＡＥＳ／ＥＢＵディジタルオーディオ入出力のカフインターフェースです。最大１２台のカフを接続して、カフＯＮ／ＯＦＦ及びＲＴＢ（バックトーク）ＯＮ／ＯＦＦの制御が可能です。

◆カフ・コントロール
　ＡＦ１２８のカフコントロール入力の接点またはタリーが入力されている間だけＡＥＳ／ＥＢＵ信号のオーディオデータが出力され、カフがＯＦＦの状態ではＡＥＳ／ＥＢＵ信号のオーディオデータをゼロとして出力します。また、カフＯＮの状態はフロントパネルのＬＥＤ点灯で確認できます。

◆ＲＴＢ（バックトーク）
　ＡＦ１２８はＲＴＢコントロール入力に接点またはタリーが入力されている間だけＲＴＢ出力からアナログで出力されます。このときのレベルは＋４ｄＢｕ（−２０ｄＢＦＳ）です。なお、ＲＴＢは１台のカフにつき２系統の出力を選択できます。

◆チャンネルステイタス等
　ＡＦ１２８は入力されたオーディオデータ以外のチャンネルステイタス、バリディティフラグ、ユーザーズビットは内部処理をしないでそのまま出力します。

◆その他
　AF128には外部同期入力はありませんが入力信号のスレイブとして動作します。また、異なる仕様でも製作いたしますのでお問い合わせ下さい。

■ 仕　様
•AES/EBU INPUTS CONNECTORS: XLR3-F x6
•AES/EBU INPUT IMPEDANCE: 110Ω
•AES/EBU OUTPUTS CONNECTORS: XLR3-M x6
•AES/EBU OUTPUT IMPEDANCE: 110Ω
•AES/EBU Fs: 44.1kHz, 48kHz
•AES/EBU WORD LENGTH: 16-24bit
•EXTERNAL SYNC: NONE
•CS,V,U BIT: INPUT THRU
•RTB OUTPUTS CONNECTOR: XLR3-M x2
•RTB OUTPUT: BALANCED 50Ω, REF=+4dBu, MAX=+24dBu
•RTB OUTPUT THD: < 0.1% at 1kHz, REF. LEVEL
•RTB FREQUENCY RESPONSE: 20~20kHz ±6dB
•CONTROL CONNECTOR: 25WAY D-CONNECTOR FEMALE(#4-40)
•MAINS: 100VAC 50/60Hz, MAX 15W
•DIMENSIONS: 482Wx44Hx303D, 5kg

   AF128 “COUGH/RTB 1-6″ (D25-F #4-40)
 1 POWER SUPPLY +5V          14 POWER SUPPLY +5V
 2 SWITCHES COM +5V to +24V  15 SWITCHES COM +5V to +24V
 3 COUGH SWITCH 1            16 COUGH SWITCH 2
 4 COUGH SWITCH 3            17 COUGH SWITCH 4
 5 COUGH SWITCH 5            18 COUGH SWITCH 6
 6 RTB SWITCH 1-1            19 RTB SWITCH 1-2
 7 RTB SWITCH 2-1            20 RTB SWITCH 2-2
 8 RTB SWITCH 3-1            21 RTB SWITCH 3-2
 9 RTB SWITCH 4-1            22 RTB SWITCH 4-2
10 RTB SWITCH 5-1            23 RTB SWITCH 5-2
11 RTB SWITCH 6-1            24 RTB SWITCH 6-2
12 GND                       25 GND
13

AF128の入力は定電流回路内蔵のフォトカプラ受けです。外部からフォトカプラのコモン電源を供給できない場合にはピン1,2と3,4をリンクして、23,24をスイッチコモンとしてください。この場合には機器間のアースのアイソレーションをすることは出来ません。

   AF128 "COUGH/RTB 9-12" (D25-F #4-40)
 1 POWER SUPPLY +5V          14 POWER SUPPLY +5V
 2 SWITCHES COM +5V to +24V  15 SWITCHES COM +5V to +24V
 3 COUGH SWITCH 7            16 COUGH SWITCH 8
 4 COUGH SWITCH 9            17 COUGH SWITCH 10
 5 COUGH SWITCH 11           18 COUGH SWITCH 12
 6 RTB SWITCH 7-1            19 RTB SWITCH 7-2
 7 RTB SWITCH 8-1            20 RTB SWITCH 8-2
 8 RTB SWITCH 9-1            21 RTB SWITCH 9-2
 9 RTB SWITCH 10-1           22 RTB SWITCH 10-2
10 RTB SWITCH 11-1           23 RTB SWITCH 11-2
11 RTB SWITCH 12-1           24 RTB SWITCH 12-2
12 GND                       25 GND
13

AF128の入力は定電流回路内蔵のフォトカプラ受けです。外部からフォトカプラのコモン電源を供給できない場合にはピン1,2と3,4をリンクして、23,24をスイッチコモンとしてください。この場合には機器間のアースのアイソレーションをすることは出来ません。
