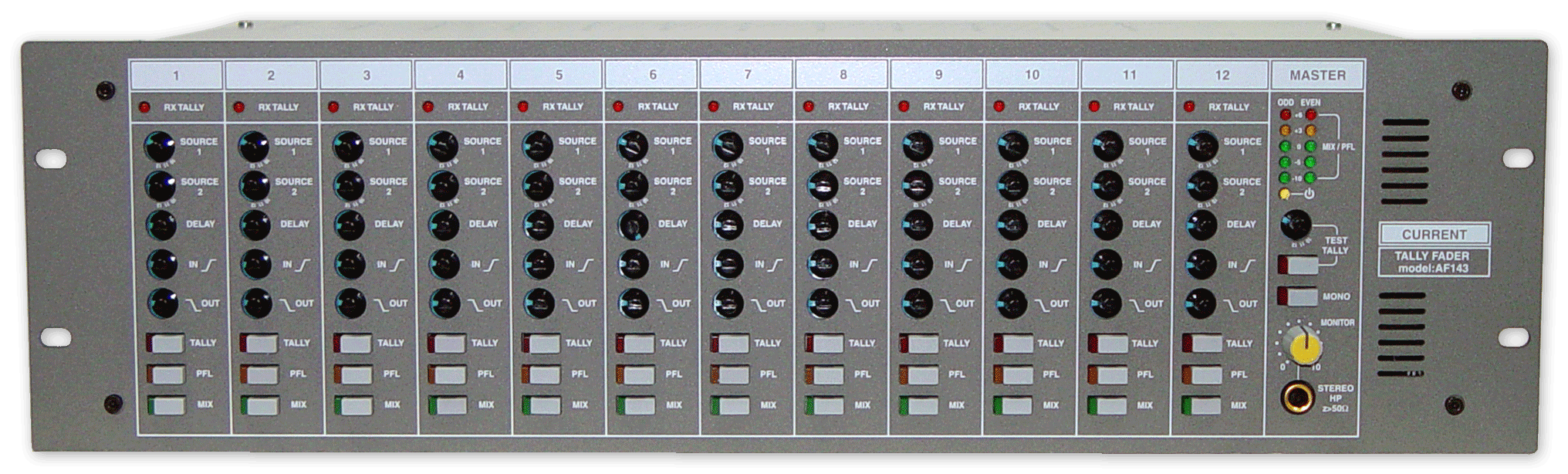

AF143

TALLY FADER

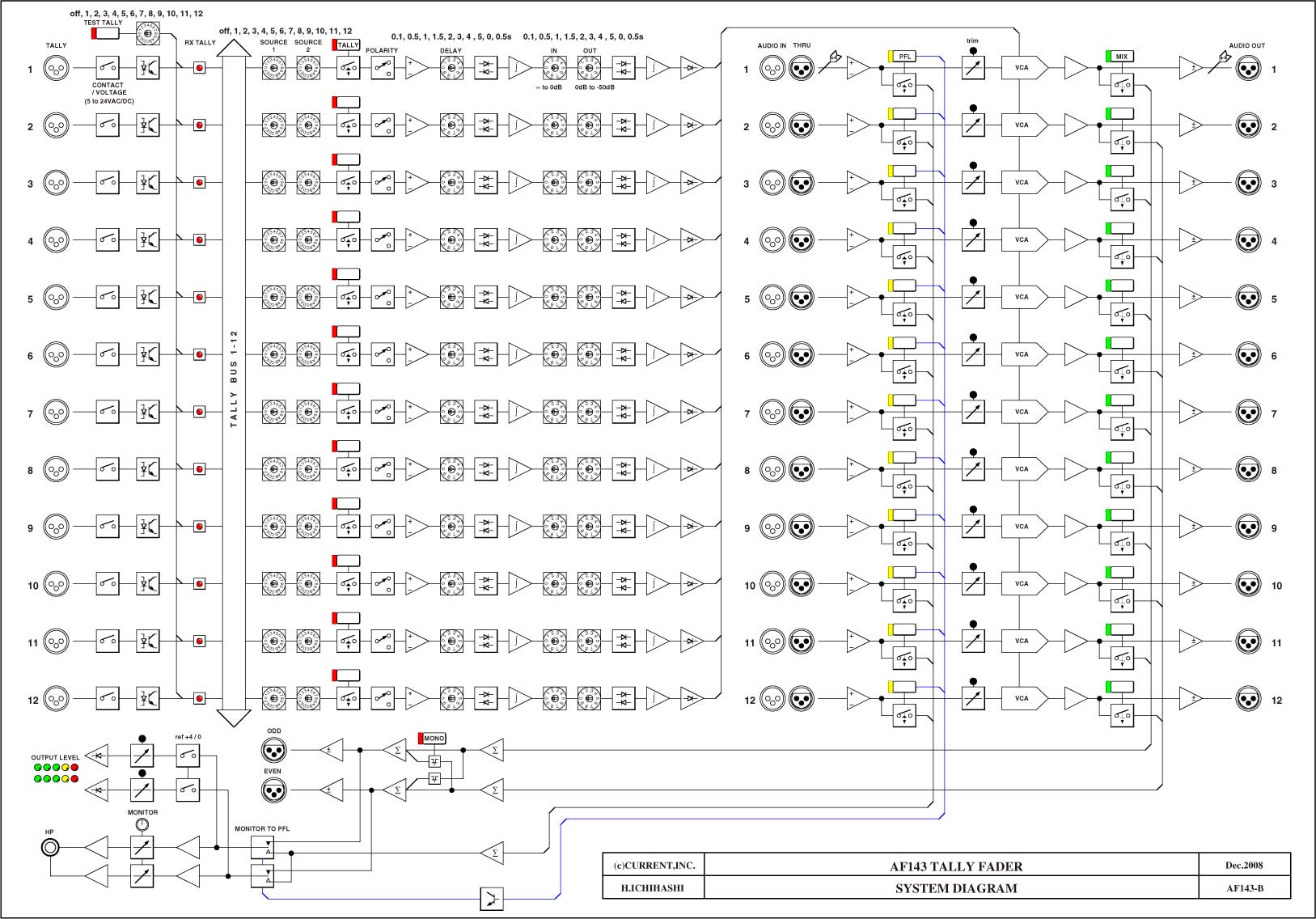

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●外部タリーでフェードイン・アウト
●タリーディレイ機能
●ステップ式時間設定
●１２ｃｈタリーフェーダー
●ヘッドフォンモニター
●出力レベルメーター
●ＸＬＲ入出力
●１９インチ３Ｕサイズ

　ＡＦ１４３は１２ｃｈのタリーフェーダーシステムです。各タリーモジュールでは受信タリーを２つ選択できますので柔軟な運用が可能です。また、タリーシミュレーション機能によりフェード動作をテストすることもできます。

◆タリーソース
　受信するタリーを2系統設定できます。たとえば１と３のタリーを選択した場合には１または３のタリーを受信すると動作します。

◆オーディオ入出力
　入出力はすべて電子バランスのＸＬＲコネクタです。また、入力とパラ接続されたスルー出力も備えています。

◆タリーディレイ
　タリーを受信してからFade inまたはFade out動作を開始するまでの遅延時間を設定できます。0.1，0.5，1.0，1.5，2.0，3.0，4.0，5.0秒の８種類をステップ切り換え可能です。

◆フェードイン・アウト
　0.1，0.5，1.0，1.5，2.0，3.0，4.0，5.0秒の８種類をステップ切り換え可能です。なお、フェードイン時間は∞から0dB、フェードアウト時間は0dBから-50dBの変化で定義します。

◆タリーテスト
　マスターモジュールの”TEST TALLY”ボタンで任意のタリーの受信シミュレーションが可能です。また、各タリーモジュールでは個別にタリーを受信した状態をシミュレーションすることもできます。

◆ＰＦＬ
　フェード動作に関わらずメーターとヘッドフォンで入力信号をモニターできます。

◆ＭＩＸ
　選択したチャンネルだけを出力へアサインできます。出力はモノミックスすることもできます。また、出力信号はメーターとヘッドフォンで入力信号をモニターできます。

◆その他
　入出力コネクタの極性は注文時に変更も可能です。

■ 仕　様
•AUDIO INPUTS: 12, BAL 43kΩ, XLR3-F/M, ref=+4dBu MAX +24dBu
•AUDIO OUTPUTS: 12, BAL 50Ω, XLR3-M/F, ref=+4dBu MAX +24dBu
•FREQUENCY RESPONSE: 20Hz-20kHz ±0.1dB
•THD: < 0.01% at 1kHz REFERENCE LEVEL
•NOISE: < -85dB
•TALLY INPUTS: 12, pin2&3, contact or voltage 5~24VAC/DC
•MAINS: 100VAC 50/60Hz MAX50W
•DIMENSIONS: 482Wx132Hx303D 6kg
