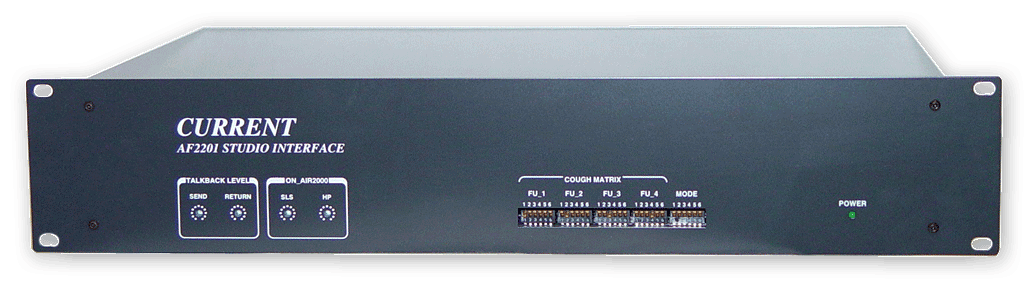

AF2201

STUDIO INTERFACE

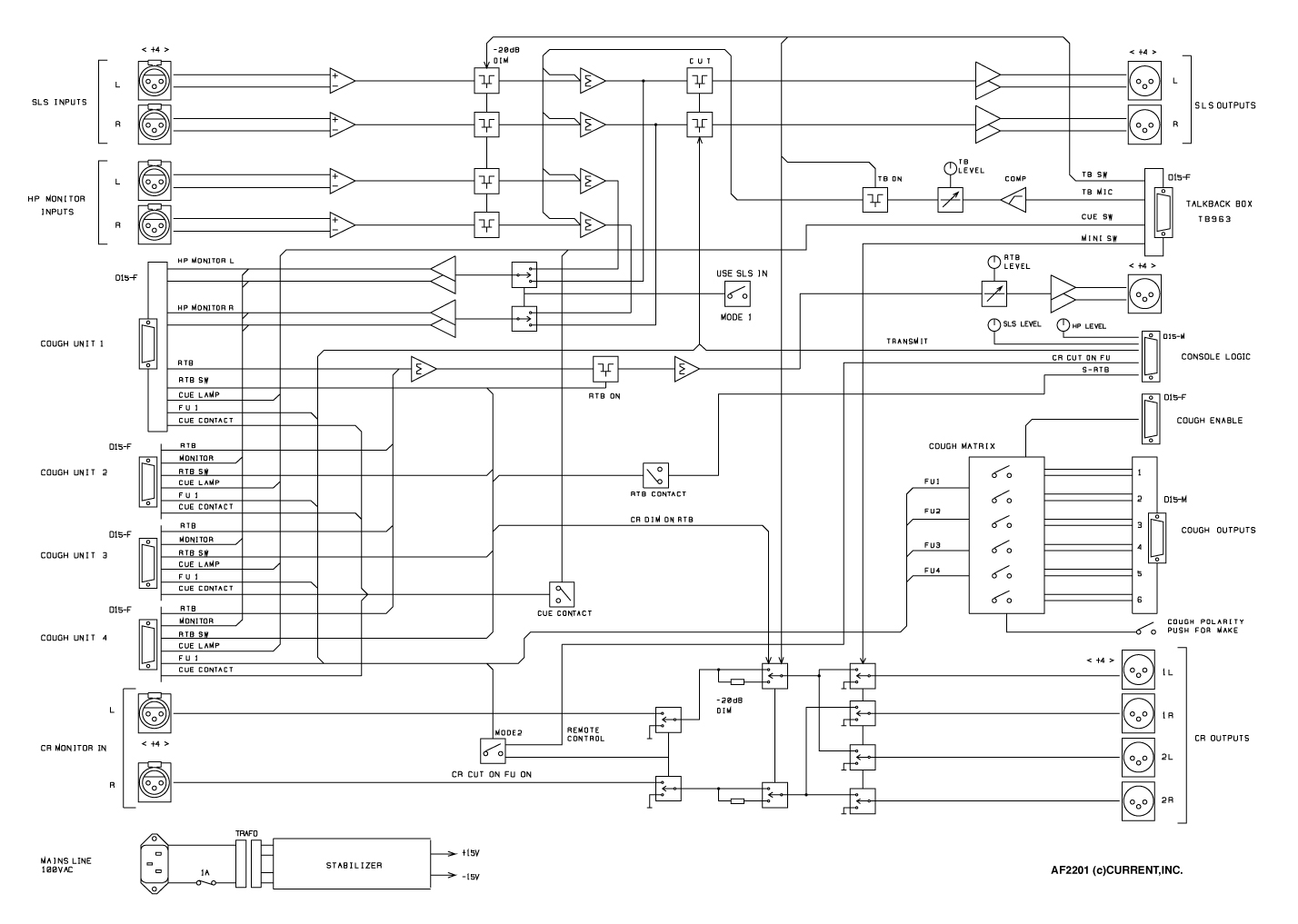

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●スタジオコミュニケーションインターフェース
●４台のカフ（ＡＦ１２４）を接続可能
●４ｘ６のカフマトリックス（極性の選択）
●２系統のＣＲ（コントロールルーム）モニター制御

　ＡＦ２２０１はカフ、トークバック、バックトーク、ＣＵＥランプなどのスタジオとブースのトータルなコミュニケーションシステム環境を提供します。カフ出力には４：６のカフマトリックスも備えています。

◆モニター系
　SLSにはコンソールからの入力とSLSへの出力があり、TRANSMITモード時には強制的にカット状態になります。カフ専用のモニター入力も用意されており、コンソールにヘッドフォンモニター出力のない場合にはSLS入力を使用するモードに変更もできます。ＣＲモニターは２系統接続することができ、カフＯＮ時に強制カットするモードにも設定できます。

◆カフＩ／Ｆ
　ブース内で使用するカフユニットにはＡＦ１２４で、カフ用タッチスイッチ、フェーダー、CUEランプ、RTB（バックトーク）スイッチ、RTBマイク及びモニター用のヘッドフォンとイヤフォンが各一個装備されています。ＴＢ時には本線に−２０ｄＢのＤＩＭをかけ、ＴＢ信号をミックスしてモニターへ送ります。また、ＲＴＢ時には自動的にＳＬＳはカットされハウリングを防止します。ＡＦ２２０１に接続された４台のカフは６系統のカフ出力へ任意にフロントパネルのディップスイッチで簡単にアサインすること出来ます。この機能を利用すると、１台のカフをマスターとして、１、２、３、４、５、６のコンソールフェーダーをコントロールすることが出来ます。各ディップスイッチはＯＲ動作ですのでカフ１は１、２でカフ２は２、３の様な設定をしても問題ありません。また、カフ出力はリヤパネルのスイッチで極性切替が可能です。デフォルトではカフONでリレー接点がブレイクします。

◆ＴＢ
　ＣＲからブースへのＴＢにはＴＢ９６３を使用します。ＴＢ９６３にはＴＢ、CUE、MINI_SPスイッチ及びＴＢマイクが装備されています。ＡＦ２２０１にはMINI_SPスイッチのないＴＢ９６１も使用できます。TB時にはCRモニター及び、カフモニターに−２０ｄＢのDIMがかかり、ＴＢ信号はコンプレッサーを経由してブースへ送られます。また、コンプレッサーの設定は内部で可変できます。

◆ＲＴＢ
　カフのRTBボタンが押されると、SLSがカットされ、CRモニターにDIMがかかりRTB出力へバックトーク信号が出力されます。また、RTB接点もCONSOLE LOGICコネクタへ出力されます。RTB出力及び接点は、４台のカフのうちいずれかがONになった場合に動作します。

◆ＣＵＥ
　ＴＢ９６１のCUEボタンが押されるとＡＦ１２４のCUEランプが点灯します。また、外部CUEランプＡＦ２０５ＡをＡＦ１２４に接続することも出来ます。カフ接続用の４つのコネクタにはCUE接点も出力されていますので、コントロールルームにCUEランプを設置することもできます。

◆コンソールインターフェース
　ＶＣＡの外部制御端子のあるコンソールではONAIR2000ポートを利用してＨＰ／ＥＰモニターレベルをフロントパネルで設定できます。また、コミュニケーション系のロジックにも対応しています。

■ 仕　様
•SLS/HP INPUTS: BAL, 12kΩ, +4dBu, MAX +24dBu, XLR3-F
•SLS/RTB OUTPUTS: BAL, 50Ω, +4dBu, MAX +24dBu, XLR3-M
•CR INPUTS: BALANCED, +4dBu, MAX +24dBu, XLR3-F
•CR OUTPUTS: BALANCED, +4dBu, MAX +24dBu, XLR3-M
•COUGH UNIT: Dsub15-F(#4-40)
•COUGH OUT: Dsub15-M(#4-40)
•TALKBACK BOX: Dsub15-F(#4-40)
•CONSOLE LOGIC: Dsub15-M(#4-40)
•CONTROL: TB/RTB LEVEL, ONAIR2000 SLS/HP LEVEL, COUGH MATRIX, COUGH POLARITY, TRANSMIT, USE_SLS, CR_CUT ON FU_ON
•FREQUENCY RESPONSE: 20Hz-20kHz ±0.1dB
•THD: < 0.01% at 1kHz REFERENCE LEVEL
•NOISE: < -90dB
•MAINS: 100VAC 50/60Hz 25W(MAX)
•DIMENSIONS: 482Wx88Hx303D 6kg

   AF2201 “Console Logic” (D15-M #4-40)
 1 ON_AIR2000 SLS TRIM CW    9 ON_AIR2000 SLS TRIM WIPER
 2 CW ON_AIR2000 SLS TRIM    10 ON_AIR2000 HP TRIM CW
 3 ON_AIR2000 HP TRIM WIPER  11 ON_AIR2000 HP TRIM CCW
 4 CR MONITOR CUT on FU MODE 12 TRANSMIT IN +
 5 TRANSMIT IN –             13 RTB CONTACT X
 6 RTB CONTACT Y             14 None Connection
 7 +15V POWER SUPPLY         15 0V
 8

   AF2201 "Cough Enable" (D15-F #4-40)
 1                            9
 2 LAMP COMMON               10 SWITCH COMMON
 3 COUGH ENABLE SWITCH 1     11
 4 COUGH ENABLE SWITCH 2     12
 5 COUGH ENABLE SWITCH 3     13
 6 COUGH ENABLE SWITCH 4     14
 7                           15
 8

   AF2201 "Cough Output" (D15-M #4-40)
 1 CONTACT COMMON 1           9 CONTACT MAKE/BLAKE 1
 2 CONTACT COMMON 2          10 CONTACT MAKE/BLAKE 2
 3 CONTACT COMMON 3          11 CONTACT MAKE/BLAKE 3
 4 CONTACT COMMON 4          12 CONTACT MAKE/BLAKE 4
 5 CONTACT COMMON 5          13 CONTACT MAKE/BLAKE 5
 6 CONTACT COMMON 6          14 CONTACT MAKE/BLAKE 6
 7 +15V POWER (for test)     15 0V (for test)
 8 N.C. None Connection

   AF2201 "Cough Unit 1-4" (D15-M #4-40)
 1 MONITOR SEND L +           9 MONITOR SEND L -
 2 MONITOR SEND R +          10 MONITOR SEND R -
 3 CUE LAMP                  11 RTB SWITCH
 4 None Connection           12 FU SIGNAL
 5 RTB MIC RETURN +          13 RTB MIC RETURN -
 6 CUE CONTACT A             14 CUE CONTACT B
 7 +15V POWER SUPPLY         15 0V
 8 -15V POWER SUPPLY

   AF2201 "Talkback Box" (D15-F #4-40)
 1                            9
 2 LAMPS COMMON +15V         10 SWITCH COMMON 0V
 3 B SWITCH                  11
 4 CUE SWITCH                12
 5 MINI MONITOR SWITCH       13
 6                           14
 7 +4.5V MIC POWER           15 TALKBACK MIC SIGNAL
 8 MIC GND
