AF228

8ch VCA UNIT

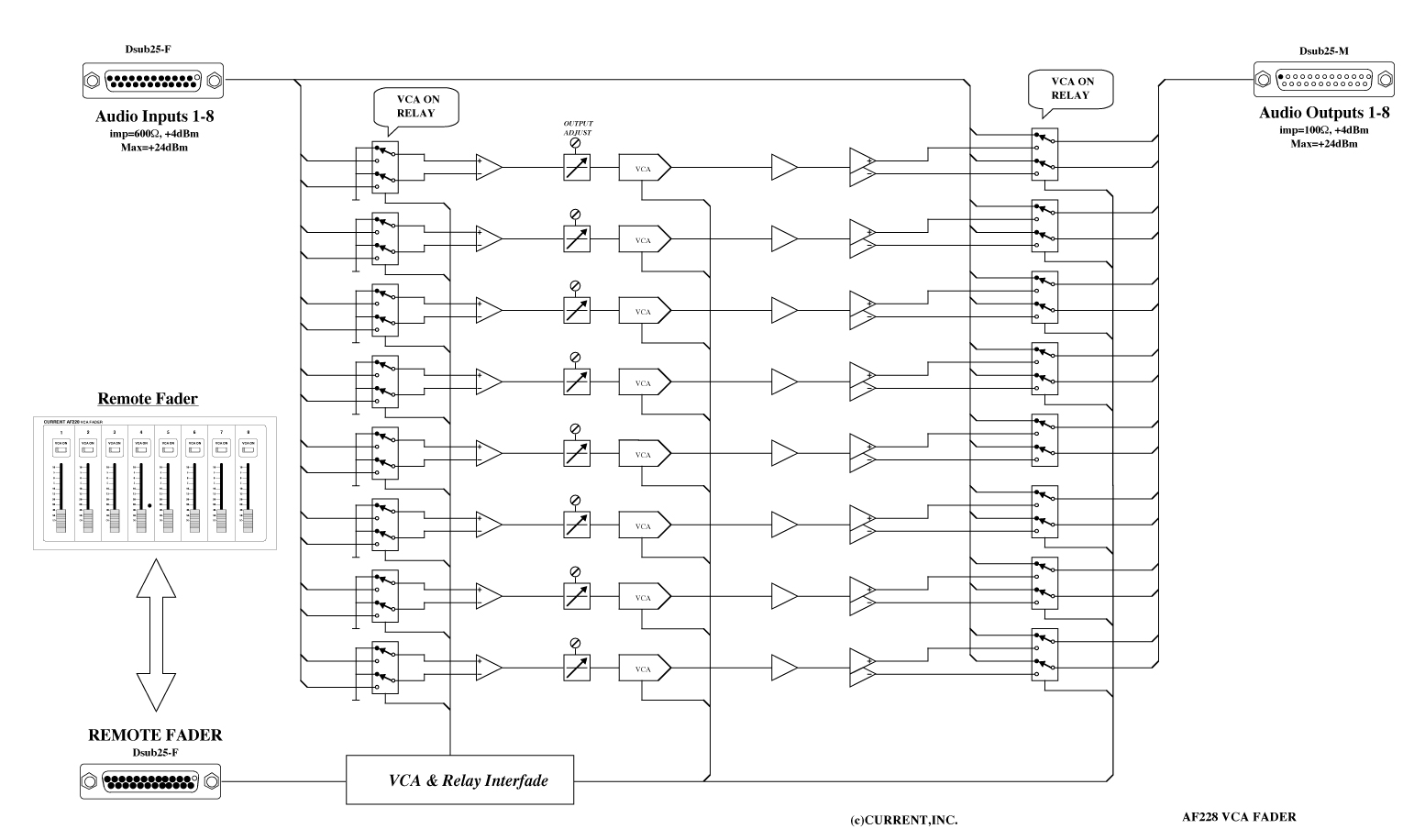

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●8ch VCAフェーダー
●電源OFFで完全バイパス
●各ch毎にVCAをON/OFF
●マスターVCAトリム
●19インチ1Uサイズ

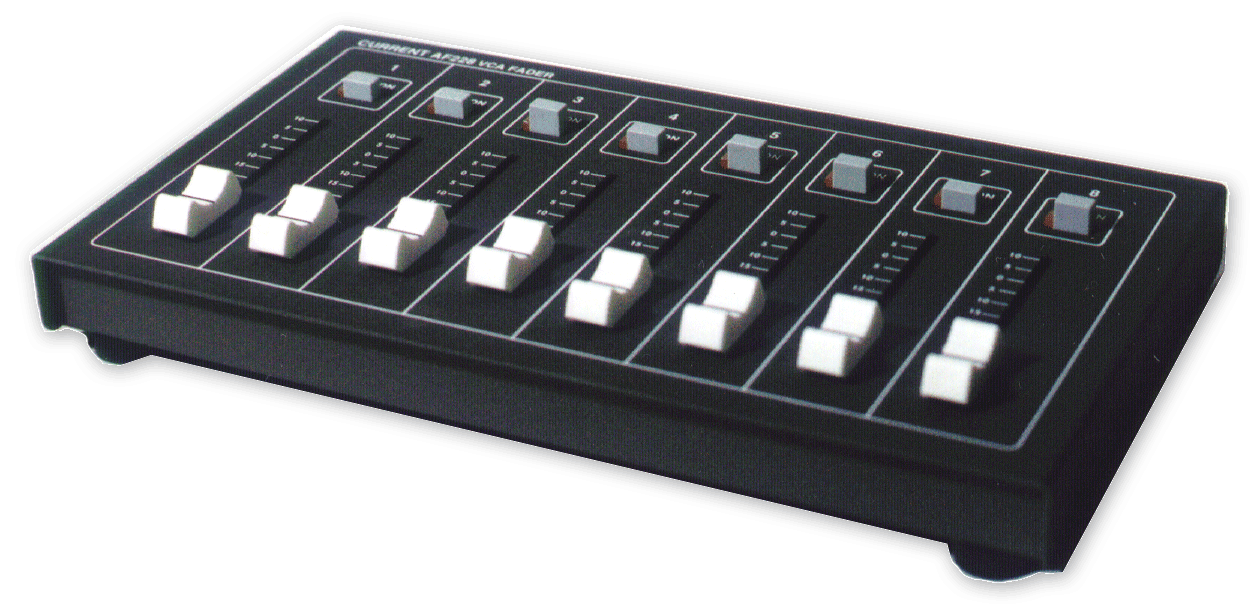

 AF228は8chのリモートコントロール方式のVCAフェーダーユニットです。フェーダーユニットはコンパクトな薄型サイズのためコンソール上でもじゃまになりません。また、60mmストロークフェーダーでスムーズにレベルコントロールが出来ます。電源OFF時にはリレーにより完全にバイパスされます。

◆入出力
 各入出力の基準レベルは+4dBuです。コネクタはDSUB25コネクタで、入力はメス、出力はオスですのでケーブルを直結してバイパスすることも出来ます。

◆バイパス
 電源OFF時には全ての入出力がリレーによりバイパスされます。また、各フェーダーはVCAをONにしていない場合には同様にバイパスされます。

◆マスターVCAトリム
 リモートユニットのマスターVCAトリムでフェーダーを下げきったときのレベルを∞から−40dBまで設定出来ます。

◆その他
 リモート可能な距離は約50mです。また、標準以外のコントロールユニットも製作いたしますのでお問い合わせ下さい。

■ 仕 様
•AUDIO INPUTS: BALANCED, 20kΩ
•INPUTS CONNECTOR: Dsub25-F (M2.6)
•INPUTS REFERENCE LEVEL: +4dBu, MAX=+24dBu
•AUDIO OUTPUTS: BALANCED, 150Ω
•OUTPUTS CONNECTOR: Dsub25-M (M2.6)
•OUTPUTS REFERENCE LEVEL: +4dBu, MAX=+24dBu
•FREQ.RESPONSE: 20 to 20kHz ±0.1dB
•THD: <0.01% at Ref.Level
•EIN: <-90dB
•REMOTE CONNECTOR: Dsub25-F (M2.6)
•MAINS:1 00VAC 50/60Hz MAX 15W
•MAIN UNIT DIMENSIONS: 482Wx44Hx250D, 3kg
•REMOTE UNIT DIMENSIONS: 272.6Wx24.7Hx153D, 1kg

   AF208 “AUDIO INPUTS” DSUB25-F(#4-40)
01 AUDIO INPUT 1+      14 AUDIO INPUT 1-
02 AUDIO INPUT 1G      15 AUDIO INPUT 2+
03 AUDIO INPUT 2-      16 AUDIO INPUT 2G
04 AUDIO INPUT 3+      17 AUDIO INPUT 3-
05 AUDIO INPUT 3G      18 AUDIO INPUT 4+
06 AUDIO INPUT 4-      19 AUDIO INPUT 4G
07 AUDIO INPUT 5+      20 AUDIO INPUT 5-
08 AUDIO INPUT 5G      21 AUDIO INPUT 6+
09 AUDIO INPUT 6-      22 AUDIO INPUT 6G
10 AUDIO INPUT 7+      23 AUDIO INPUT 7-
11 AUDIO INPUT 7G      24 AUDIO INPUT 8+
12 AUDIO INPUT 8-      25 AUDIO INPUT 8G
13
   AF208 "AUDIO OUTPUTS" DSUB25-M(#4-40)
01 AUDIO OUTPUT 1+      14 AUDIO OUTPUT 1-
02 AUDIO OUTPUT 1G      15 AUDIO OUTPUT 2+
03 AUDIO OUTPUT 2-      16 AUDIO OUTPUT 2G
04 AUDIO OUTPUT 3+      17 AUDIO OUTPUT 3-
05 AUDIO OUTPUT 3G      18 AUDIO OUTPUT 4+
06 AUDIO OUTPUT 4-      19 AUDIO OUTPUT 4G
07 AUDIO OUTPUT 5+      20 AUDIO OUTPUT 5-
08 AUDIO OUTPUT 5G      21 AUDIO OUTPUT 6+
09 AUDIO OUTPUT 6-      22 AUDIO OUTPUT 6G
10 AUDIO OUTPUT 7+      23 AUDIO OUTPUT 7-
11 AUDIO OUTPUT 7G      24 AUDIO OUTPUT 8+
12 AUDIO OUTPUT 8-      25 AUDIO OUTPUT 8G
13
   AF208 "AUDIO REMOTE" DSUB25-F(#4-40)
01 VCA ON 1            14 VCA ON 2
02 VCA ON 3            15 VCA ON 4
03 VCA ON 5            16 VCA ON 6
04 VCA ON 7            17 VCA ON 8
05 FADER CV 1          18 FADER CV 2
06 FADER CV 3          19 FADER CV 4
07 FADER CV 5          20 FADER CV 6
08 FADER CV 7          21 FADER CV 8
09                     22
10 +15V                23 +15V
11 0V                  24 0V
12 -15V                25 -15V
13

• Order Information

御注文型番 備考 価格(+TAX)
AF228 8ch、VCAフェーダー 19”1U、3U ¥640,000
