AF246

EMBEDIT4

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●マイクケーブル1本でTBとCUE
●既設ケーブルを使用可
●イージーCUE
●コンパクト

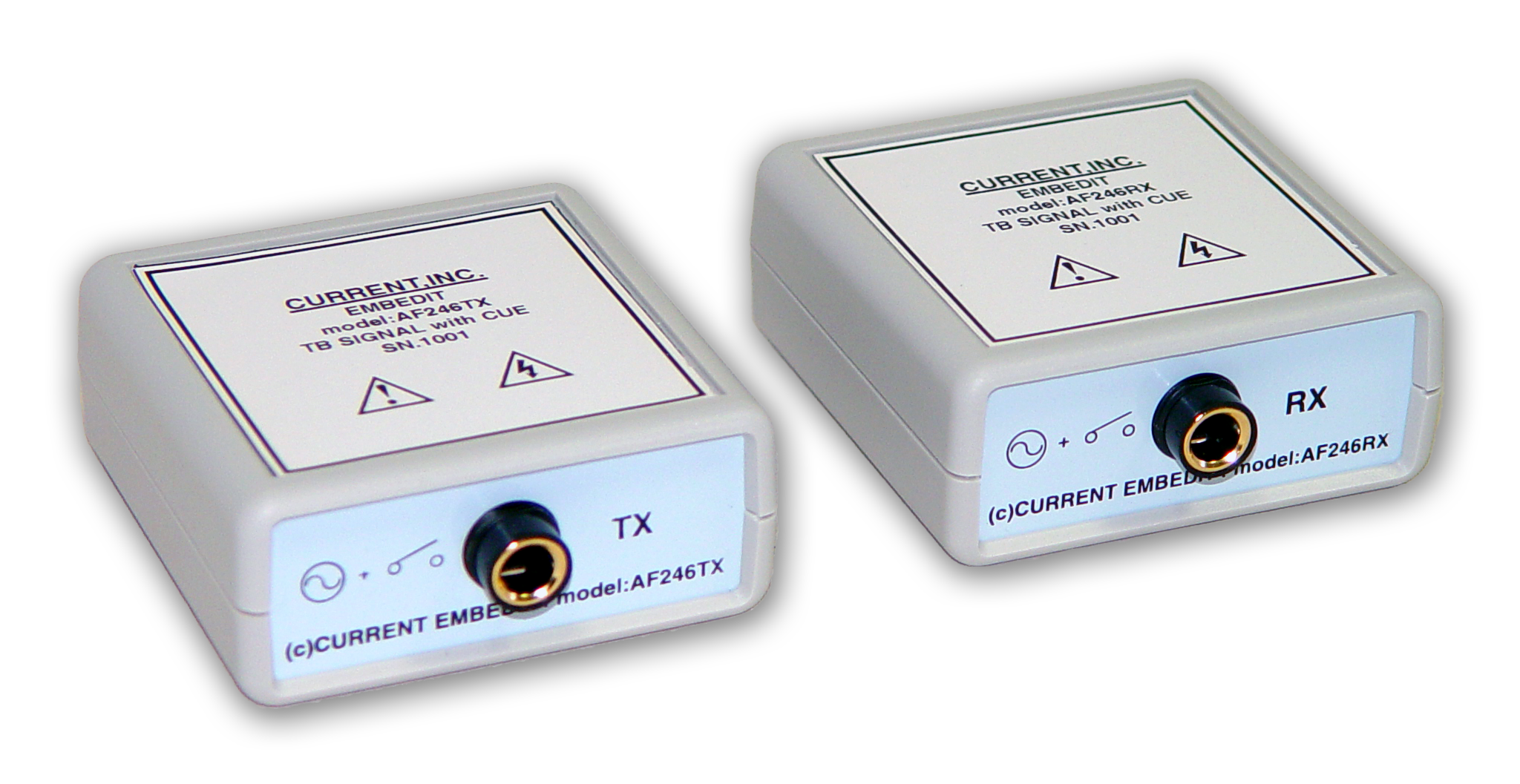

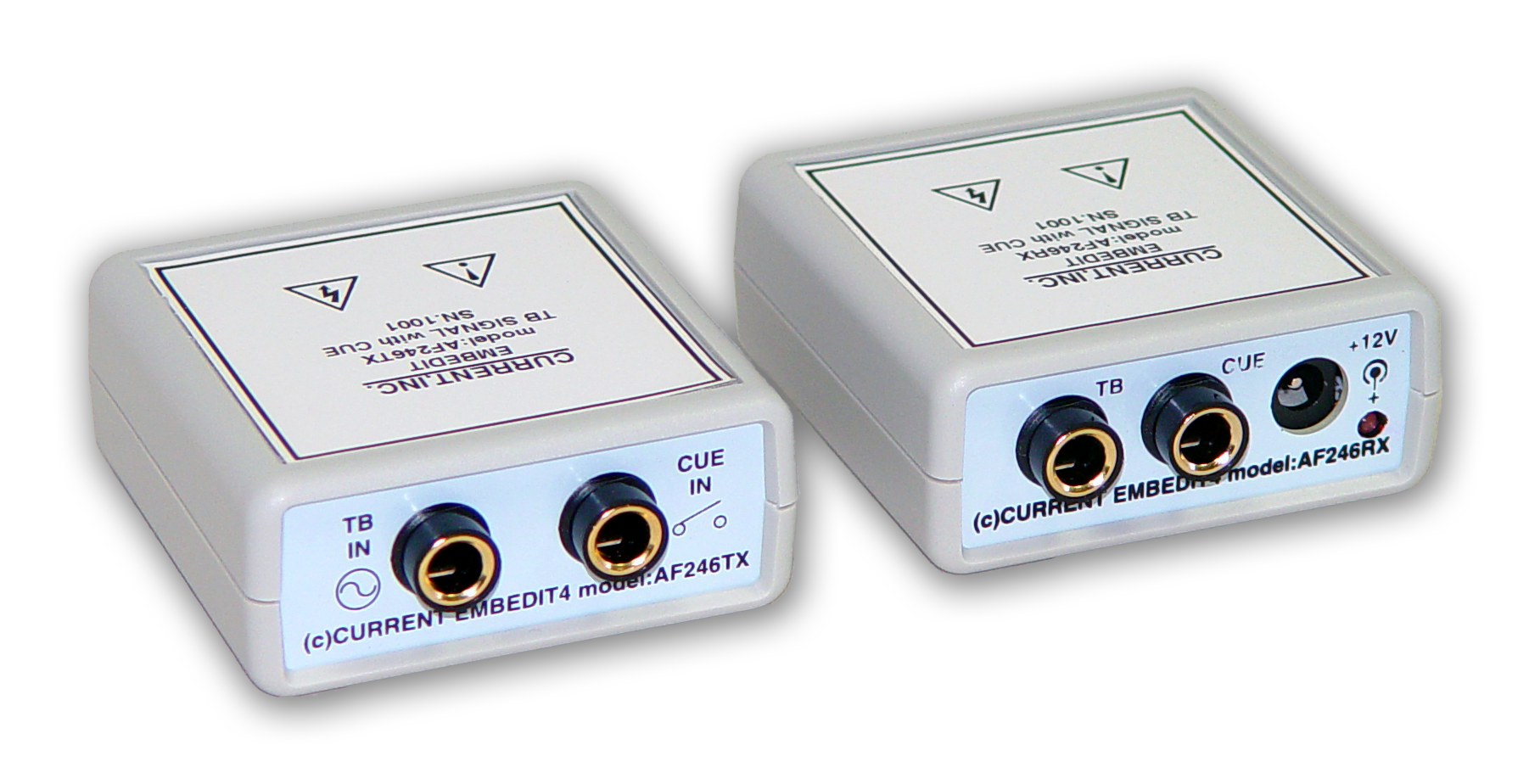

　AF246は普通のマイクケーブル1本でTBオーディオ信号とCUE接点信号を伝送可能なアダプタです。TBボックスとしてTB966、CUEボックスとしてTB962Tを使用してシンプルなシステム構成が可能です。

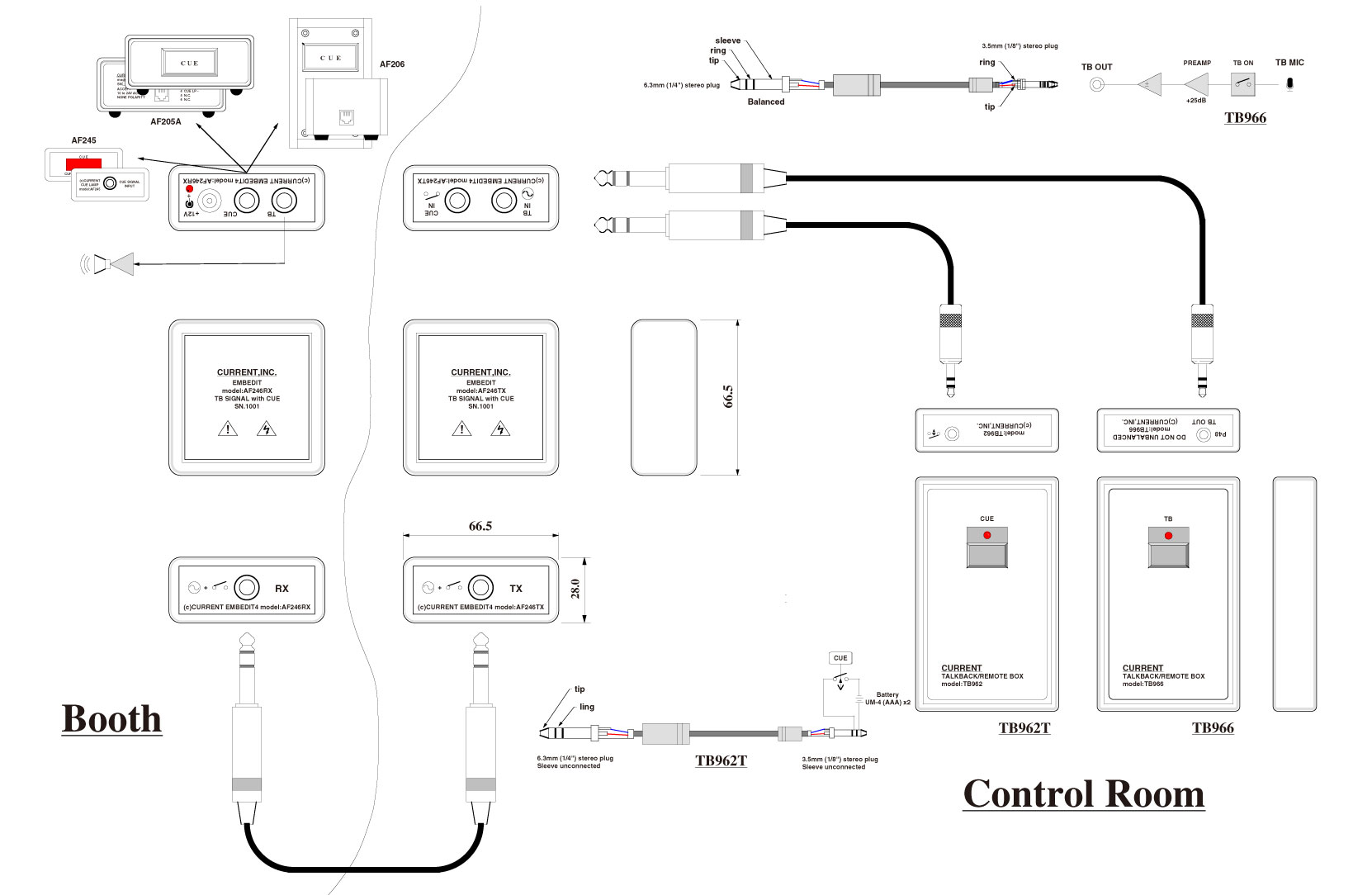

◆TX接続
　AF246TXにはTBボックスとCUEボックスを３Pフォーンで接続します。３PフォーンのTXポートを既設のラインまたはマイクケーブルで接続します。

◆RX接続
　TXからのラインを３PフォーンのRXポートへ接続します。TBポートの３PフォーンにはTB信号がバランスで出力されますのでパワードスピーカーを接続すればTBは完了です。。また、CUEポートの３Pフォーンには+12Vの電源とCUE信号がオープンコレクタで出力されますので各種機器とインターフェース可能です。AF205A等のCUEランプは直接接続することが出来ます。

◆ＣＵＥランプ
　AF245の他に、AF205A、AF205B、AF206も接続出来ます。また、出力はオープンコレクタですので他の機器にも簡単にインターフェースすることが出来ます。
◆その他
　AF246はTB信号に通常のライン信号、CUEコマンドに３V〜１２Vのタリー信号を接続して使用することも可能な汎用的な仕様です。

■ 仕　様
•TB IN: 1/4″(6.3mm) TRS PHONE, Transformer input
•CUE IN: 1/4″(6.3mm) TRS PHONE, max +12V 1mA
•TX PORT: 1/4″(6.3mm) TRS PHONE
•TB OUT: 1/4″(6.3mm) TRS PHONE, Transformer output
•CUE OUT: 1/4″(6.3mm) TRS PHONE, max +12V 100mA
•RX PORT: 1/4″(6.3mm) TRS PHONE
•DIMENSIONS: 66.5Wx28Hx66.5D 90g
•POWER: +12VDC max 30mA, 2.1mm DC JACK
