AF300A

PRESETTABLE TIMER

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●プリセット可能タイマー
●スレイブ表示器
●コンパクト
●リメイン表示
●外部リモート
●洗練されたデザイン

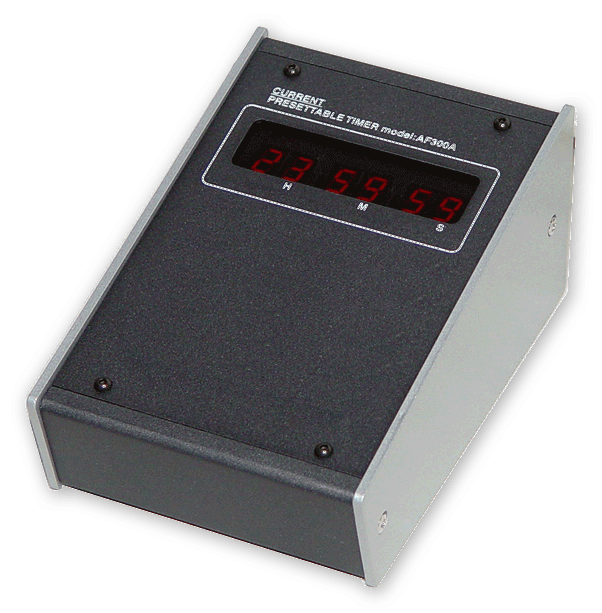

　ＡＦ３００Ａはプリセット機能を備えたスレイブディスプレイが接続可能なタイマ−で、最大表示時間は９９時間５９分５９秒です。また、プリセットした時刻からカウントダウンするリメイン表示が可能です。リモート端子には外部スイッチでＡＦ３００Ａのスタート、ストップ、リセットのコントロール及び、スタート、ストップ、リセット、ラップのスイッチタリーを出力していますので、外部機器でＡＦ３００Ａをコントロールしたり、逆にタイマースタートで外部機器を同時スタートすることなどの応用が可能です。

◆簡単なオペレ−ション

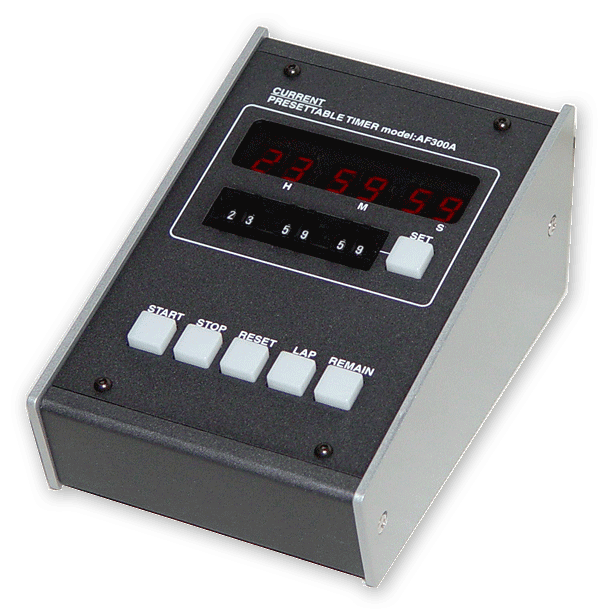

　ＡＦ３００Ａの時間プリセットは非常に簡単で、ディスプレイの下にあるサムロータリースイッチの＋／−キ−で時間を設定して、ＳＥＴキ−を押すと、タイマ−レジスタにセットされ、設定時間からカウントを開始します。ＳＥＴキ−はカウント中でも有効で、押した時点でプリセットされた時刻がロ−ドされ、カウントはそのまま継続されます。

◆スレイブディスプレイ
　ＡＦ３００Ａには同期表示用にスレイブディスプレイを接続できます。

◆リメイン
　ＲＥＭＡＩＮボタンを押すとタイマーはダウンカウントモードになります。この機能はカウント中でも有効で、その時点からダウンカウントを行います。

◆リモート
　START、STOP、RESET、LAP、REMAIN、SETの各スイッチは外部からパラレル制御できます。また、00:00:00の時に出力されるタリーで外部機器の制御も可能です。

◆その他
　最大表示時間を２３時５９分５９秒または５９分５９秒９９に変更することもできます。また、注文時の改造仕様では局時計の秒パルスを受けて実時間表示をすることもできます。（この場合にはスレーブ動作となるためタイマー動作ができません。）

■ 仕　様
•DISPLAY: 7-SEGMENT LED (RED)
•CONTROL: START, STOP, RESET, LAP, TIME SET WHEEL, TIME, SET, REMAIN
•SLAVE CONNECTOR: Dsub15-F(#4-40)
•REMOTE CONNECTOR: Dsub9-M(#4-40)
•TALLY: Open Collector max 24V 10mA
•MAINS: 100VAC 50/60Hz 2W MAX

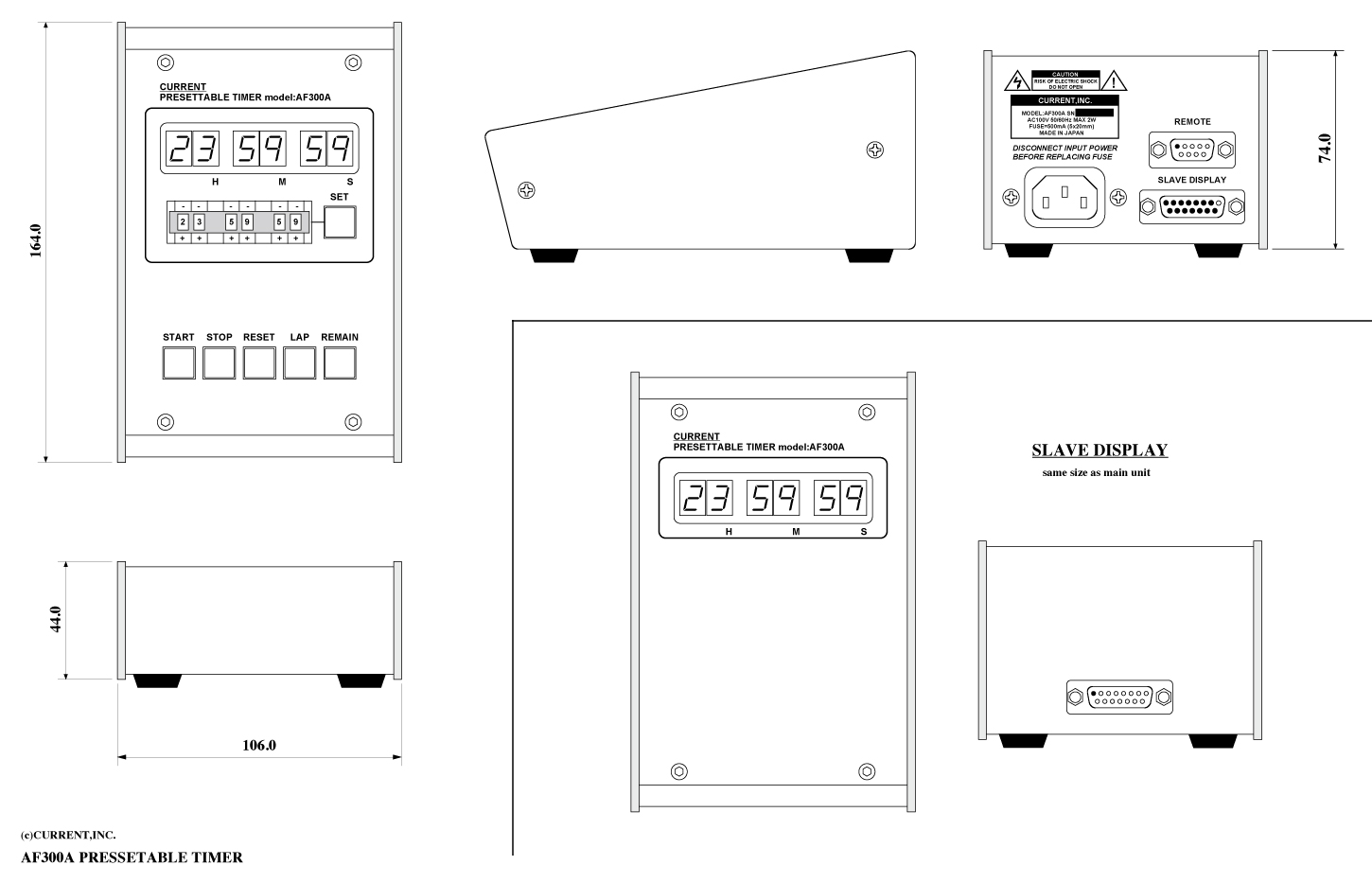

•DIMENSIONS: 106Wx74Hx164D 0.6kg

    SLAVE DSUB15-F
 01 10H        09 1H
 02 10M        10 1M
 03 10S        11 1S
 04 SEG-A      12 SEG-B
 05 SEG-C      13 SEG-D
 06 SEG-E      14 SEG-F
 07 SEG-G      15 1PPS(GND) sn.≥1505
 08 GND

  REMOTE DSUB9-M
01 SW COM      06 +5v
02 START SW    07 STOP SW
03 RESET SW    08 LAP SW
04 REMAIN SW   09 SET SW
05 ZERO TALLY
