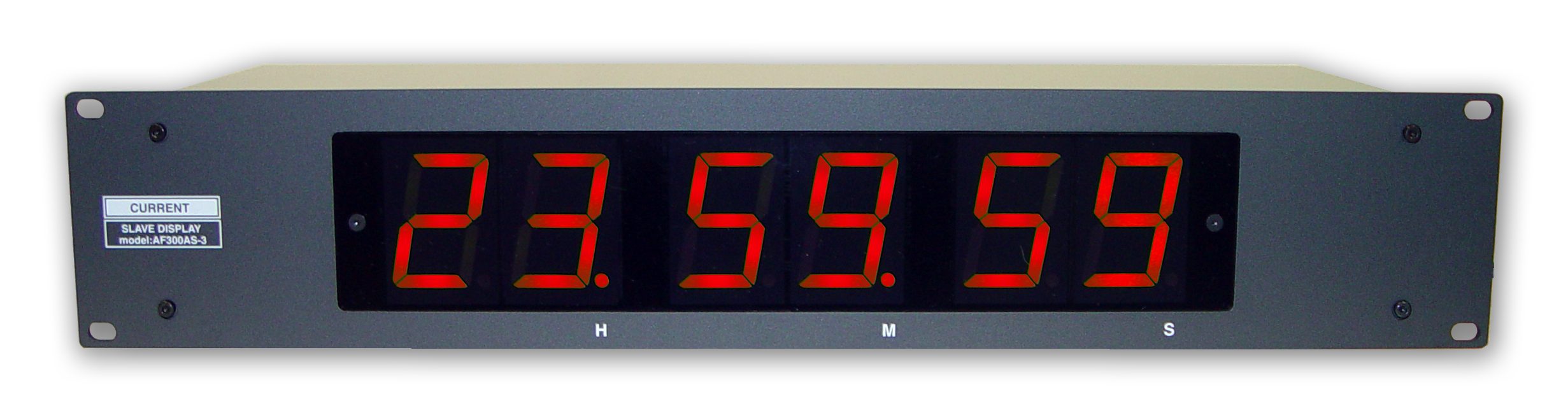

AF300AS-3

AF300A SLAVE DISPLAY 19” 2U

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●ＡＦ３００Ａのスレーブ表示器
●大型ＬＥＤ表示器
●スルー出力
●１９インチ２Ｕサイズ

　ＡＦ３００ＡＳ−３はプリセット可能タイマーＡＦ３００Ａの外部表示器として使用できる大型の視認性の高いＬＥＤを使用したスレーブスプレイです。

◆入出力
　入力はＤｓｕｂ１−ＭでＡＦ３００Ａと直結できます。また、複数の表示器を接続可能なＡＦ３００Ａと同じフォーマットのＤｓｕｂ１５−Ｆのスルー出力を備えています。

◆表示
　表示器は４５ｍｍサイズの赤ＬＥＤを使用していますので視認性は非常に高くなっています。

◆接続
　ノイズ放射防止のため必ずシールド線を使用して接続して下さい。

◆その他
　もっと大きなサイズや異なる形状も製作いたしますのでお問い合わせください。

■ 仕　様
•INPUTS: Dsub15-M (#4-40)
•THRU UTPUTS: Dsub15-F (#4-40)
•OUTPUT CONNECTOR: XLR3-M
•LED SIZE: 45mm
•LED COLOR: RED
•MAINS: 100VAC 50/60Hz, MAX 5W
•DIMENSIONS: 150Wx150Hx80D, 2kg

I/O DSUB15-F/M (#4-40)
01 10H      09 1H
02 10M      10 1M
03 10S      11 1S
04 SEG-A    12 SEG-B
05 SEG-C    13 SEG-D
06 SEG-E    14 SEG-F
07 SEG-G    15 GND
08 GND
