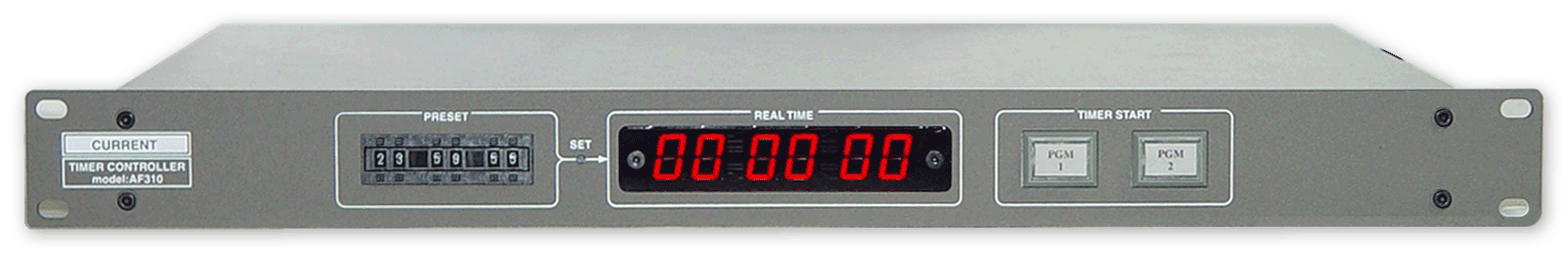

AF310

DUAL PRESETTABLE TIMER

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●3相クロック同期時計
●2系統イベントコントロール
●リモートコントロールパネル
●7台の機器にイベント出力
●19インチ1U

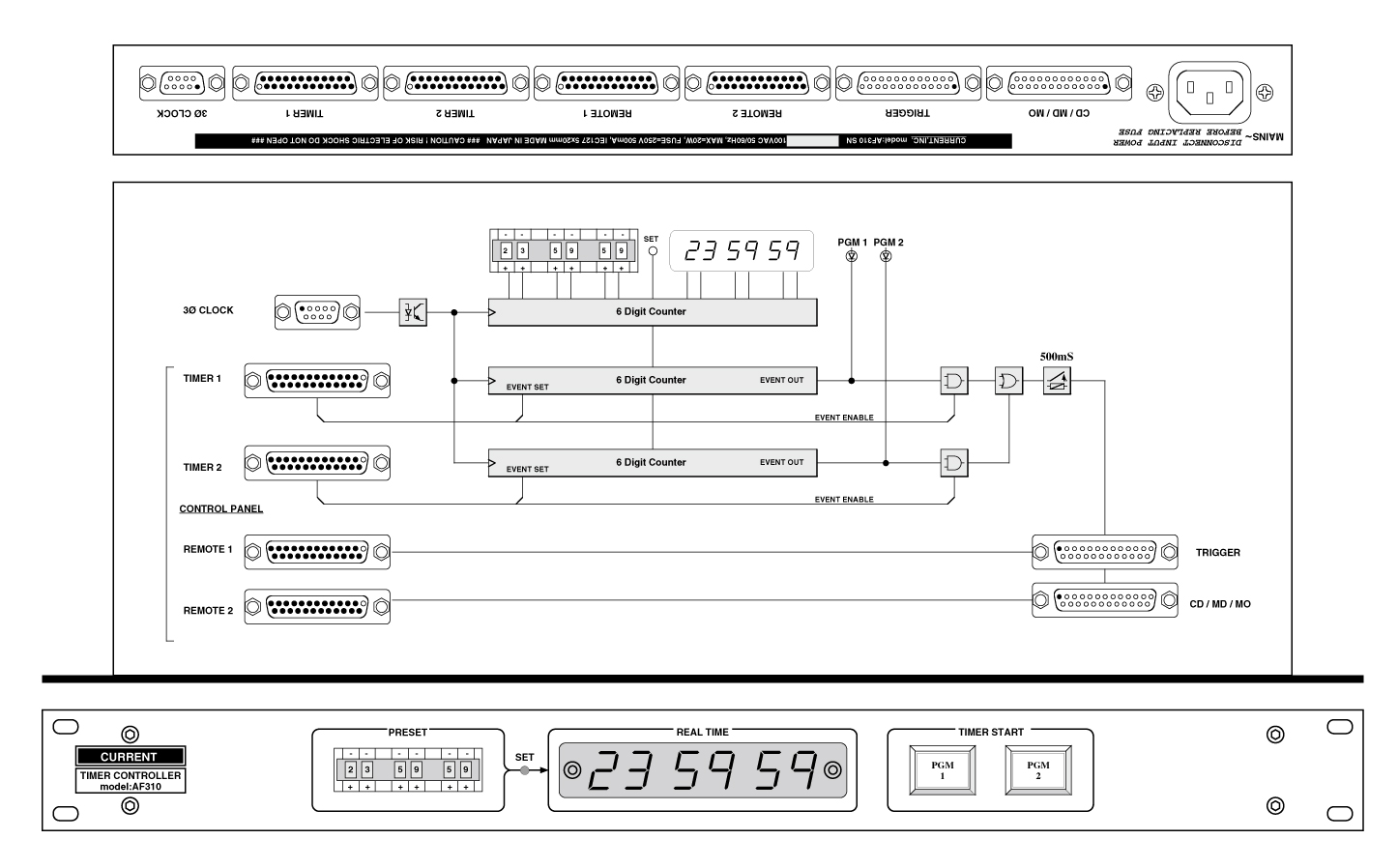

 AF310は3相クロック同期時計に2系統のイベントタイマーを内蔵したタイマーコントローラーです。最大で7台の機器にイベントコマンドを出力できます。また、使用中のリモートケーブルに割り込む形で設置することがことが出来ますので既存のシステムに簡単に付加することが出来ます。

◆現在時刻設定
 フロントパネルの時刻設定スイッチで現在時刻を設定します。“3φ CLOCK”コネクタに入力された3相クロックカウントして動作しますので入力信号がない場合には時刻が更新されません。なお、クロックは1相の1Hzパルスでも動作します。

◆イベント設定
 イベント時刻の設定と実行する機器の選択はリヤパネルのコネクタに接続したリモートパネルで行います。

◆リモート
 CDなどのリモートコントローラーが既に設置されている場合でも、そのケーブルをAF310を経由して接続することでコマンドを割り込ませるので既存のシステム変更の必要がありません。

◆その他
 リモートパネル、リモートボックス、接続ケーブルは仕様に合わせて製作も致します。また、フロントパネルにイベント設定スイッチを実装することも出来ますのでお問い合わせください。

■ 仕 様
•3ø CLOCK INPUTS: Dsub9-M #4-40
•TIMER 1/2: Dsub25-F #4-40
•REMOTE in 1/2: Dsub25-F #4-40
•REMOTE out 1/2: Dsub25-M #4-40 (TRIGGER/CD, MD, MO)
•REMOTE: Dsub9-F #4-40
•MAINS: 100VAC 50/60Hz, MAX 10W
•DIMENSIONS: 482Wx44Hx300D 4kg

  AF310 "3ø Clock" (D9-M #4-40)
 1 GND GND           6
 2 Phase-A Phase-A   7
 3 Phase-B Phase-B   8
 4 Phase-C Phase-C   9
 5
  AF310 "TIMER 1/2" (D25-F #4-40)
 1 SWITCHES COMMON 0V   14 LAMPS COMMON +5V
 2 EVENT SET A          15 EVENT SET B
 3 EVENT SET C          16 EVENT SET D
 4 DIGIT 6              17 DIGIT 5
 5 DIGIT 4              18 DIGIT 3
 6 DIGIT 2              19 DIGIT 1
 7 EVENT TIME SET SW    20 ENABLE SW CD
 8 ENABLE SW MO         21 ENABLE SW TRIGGER 1
 9 ENABLE SW TRIGGER 1  22 ENABLE SW TRIGGER 2
10 ENABLE SW TRIGGER 3  23 ENABLE SW TRIGGER 4
11                      24
12                      25
13
  AF310 "REMOTE 1 / CD/MD/MO" (D25-F/M #4-40)
 1 CD SW COM 0V         14 CD LP COM +5V
 2 CD PLAY SW           15 CD PLAY LP
 3 CD STOP SW           16 CD STOP LP
 4 MD SW COM 0V         17 MD LP COM +5V
 5 MD PLAY SW           18 MD PLAY LP
 6 MD STOP SW           19 MD STOP LP
 7 MO SW COM 0V         20 MO LP COM +5V
 8 MO PLAY SW           21 MO PLAY LP
 9 MO STOP SW           22 MO STOP LP
10                      23
11                      24
22                      25
13
  AF310 "REMOTE 2 / TRIGGER" (D25-F/M #4-40)
 1 COM 0V               14 COM +5V
 2 PLAY SW 1            15 PLAY LP 1
 3 REW SW 1             16 FWD SW 1
 4 PLAY SW 2            17 PLAY LP 2
 5 REW SW 2             18 FWD SW 2
 6 PLAY SW 3            19 PLAY LP 3
 7 REW SW 3             20 FWD SW 3
 8 PLAY SW 4            21 PLAY LP 4
 9 REW SW 4             22 FWD SW 4
10                      23
11                      24
12                      25
13

• Order Information

御注文型番 備考 価格(+TAX)
AF310 3相クロック、リモート、イベント出力、19”1U ¥480,000
