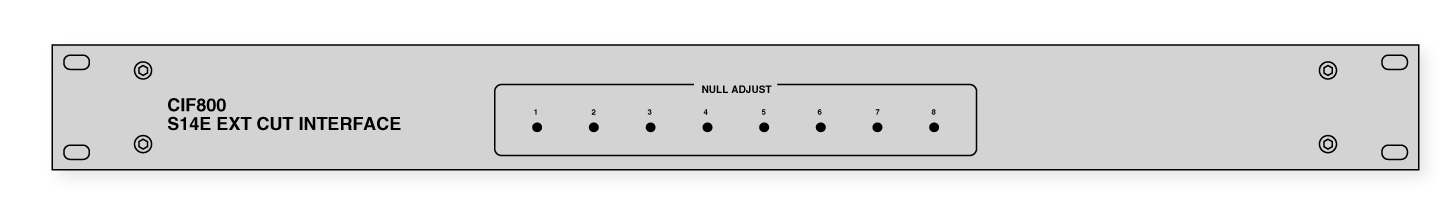

CIF800

EXT CUT I/F

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●ＳＳＬ４０００／６０００／８０００に適合
●コンソールのフェーダーを外部でＣＵＴ
●ＮＵＬＬポイントの設定が可能
●カフグルーピング可能
●最大８ｃｈコントロール
●１９インチ１Ｕサイズ

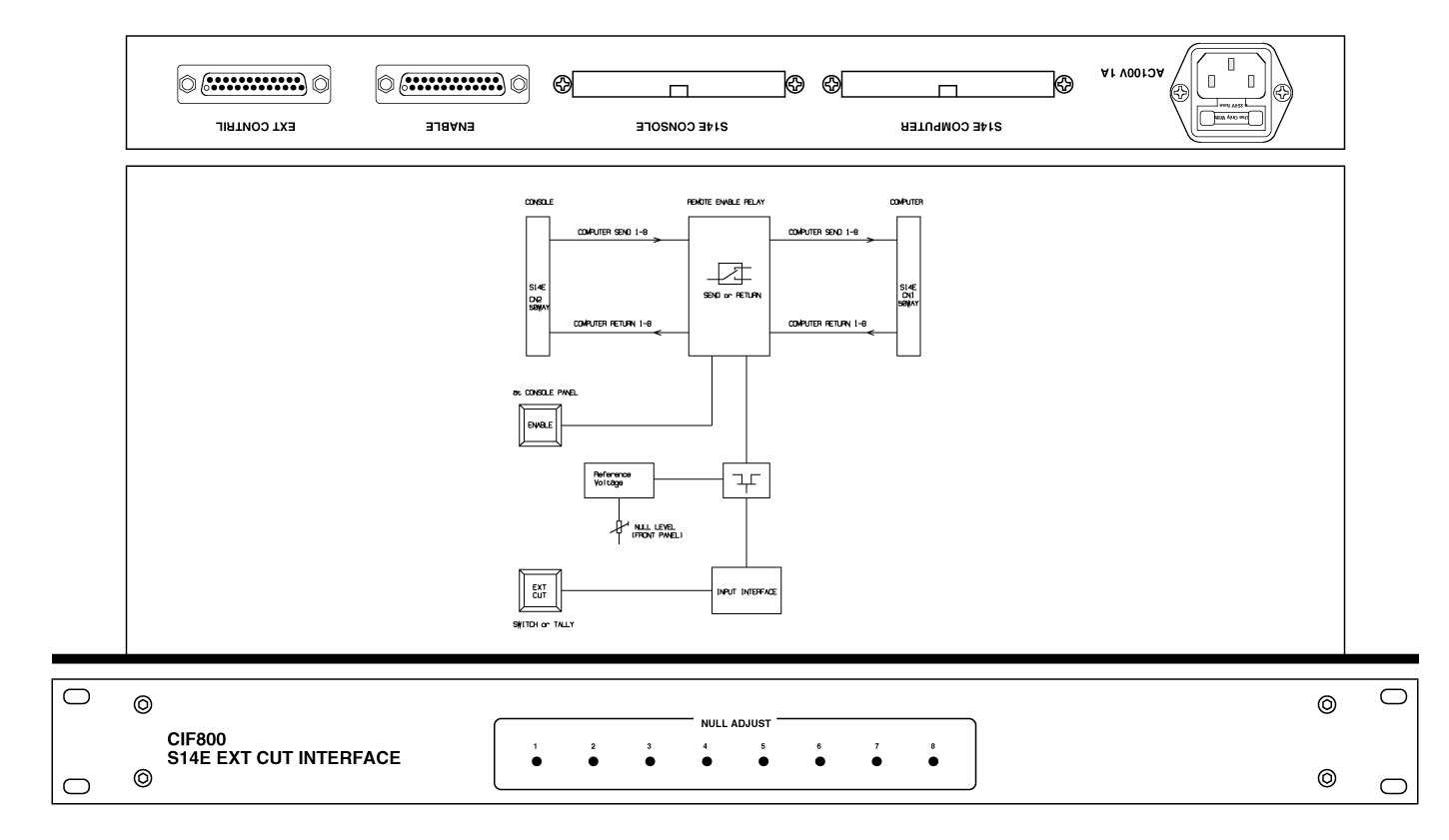

　ＣＩＦ８００は ＳＳＬ４０００、６０００、８０００シリーズのコンソールのチャンネルまたは、ＶＣＡグループフェーダーを外部からＯＮ・ＯＦＦするためのＩ／Ｆです。ＶＣＡ７，８ｃｈでカフチャンネルのグルーピングが可能です。特にカフのインターフェースとして最適です。

◆ＥＮＡＢＬＥ
　ＣＩＦ８００はコントロールのＥＮＡＢＬＥ　ＯＮ／ＯＦＦ機能がありＯＦＦの状態ではＩ／Ｆを完全にバイパスすることが出来ます。

◆コントロール
　ＣＩＦ８００はＶＣＡ７、８に接続する状態が標準ですが他チャンネルにも対応できますのでお問い合わせください。

◆その他
　ＣＩＦ８００にはＵＬＴＩＭＡＴＩＯＮ対応モデルのＣＩＦ８００ＵＬも用意されています。

■ 仕　様
•INTERFACE: SSL S14E, 50WAY RIBBON
•EXT CONTROL CONNECTOR: D-25F(#4-40)
•EXT CONTROL: SW CONTACT or TALLY +5V~24VDC
•ENABLE CONNECTOR: D25-F(M2,6)
•ENABLE: SWITCH CONTACT
•VCA NULL ADJUST: ±10dB
•MAINS: 100VAC 50/60Hz 10W MAX
•DIMENSIONS: 482Wx44Hx303D, 4kg

       "ENABLE" D25-F(#4-40)
01                           14
02                           15
03                           16
04                           17
05                           18
06                           19
07                           20
08                           21
09                           22
10 CH7 LAMP COMMON -15V      23 CH7 SWITCH COMMON +15V
11 CH7 ENABLE SWITCH         24 CH8 LAMP COMMON -15V
12 CH8 SWITCH COMMON +15V    25 CH8 ENABLE SWITCH
13

        "EXT CONTROL" D25-F(#4-40)
01                           14
02                           15
03                           16
04                           17
05                           18
06                           19
07                           20
08                           21 +15V SUPPLY max=50mA
09                           22 ±15V SUPPLY COMMON
10 CH7 +15V for CONTACT      23 CH7 CONTROL IN Hi
11 CH7 CONTROL IN Lo         24 CH8 +15V for CONTACT
12 CH8 CONTROL IN Hi         25 CH8 CONTROL IN Lo
13 -15V SUPPLY max=50mA
