CSP107A

PROGRAM METER

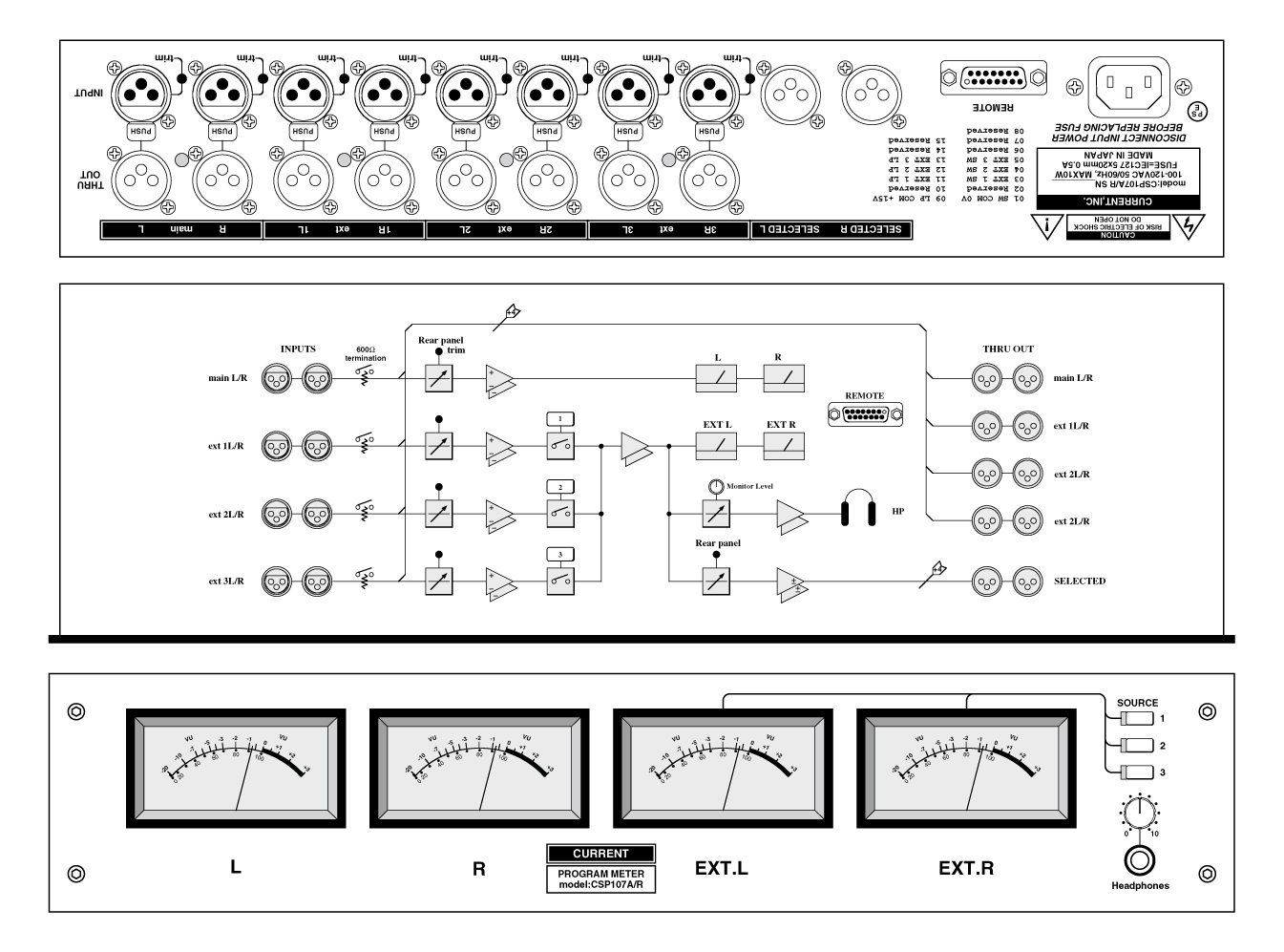

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●ステレオ4系統入力
●セレクト出力
●高精度VUメーターユニット
●リモート可
●個別トリム
●HPモニター
●19インチ2Uサイズ

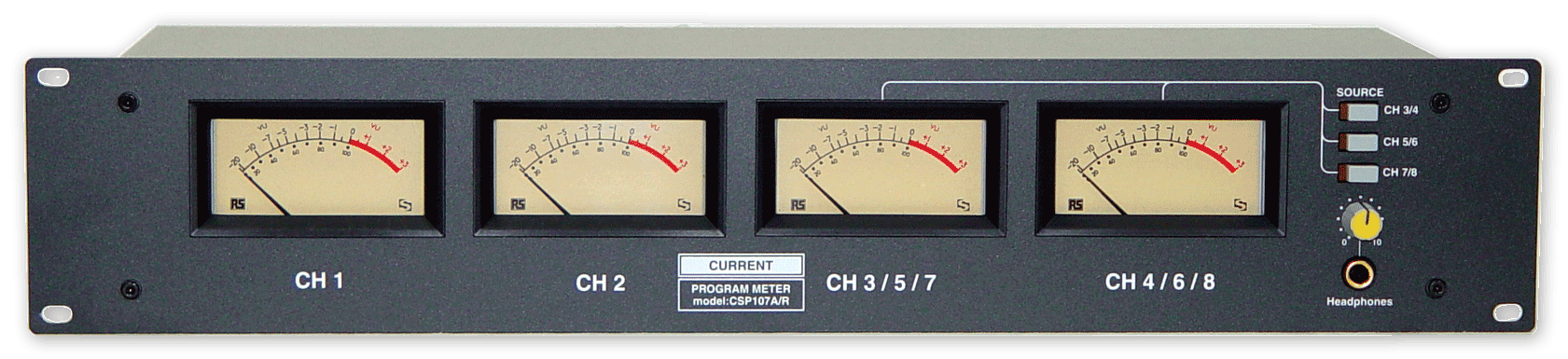

 CSP107Aはステレオ4系統のVUメータユニットで、メインプログラムメーターと切り換え可能なEXTメーターを備えています。メーターユニットには大型コンソールなどにも使用されている実績及び品質も最高級のSIFAM社製を採用しています。また、各メーターには保守の必要のないLED照明も取り付けられています。

◆オーディオ入出力
 CSP107Aのオーディオ入力はバランス型XLRタイプコネクタで、基準レベルは+4dBuです。スルー出力はダイレクト接続されていますのでどちらを入力としても使用できます。また、セレクト出力には選択したEXT1−3がバッファーされて出力されます。

◆リファレンスレベル
 標準のリファレンスレベルは+4dBuですが、リヤパネルの各入力コネクター横のトリムで、−2dBuから+10dBuの範囲で調整可能です。各入力毎に設定できますので基準レベルの異なる機器を切り換えて表示することができます。

◆モニター
 フロントパネルでEXTメーターで選択しているソースをステレオヘッドフォンでモニターすることができます。

◆リモート
 フロントパネルのスイッチはリヤパネルのリモートコネクタを使用して外部制御することもできます。このポートではEXTメーターをOFFにすることもできます。

■ 仕 様
•INPUTS: 1-4, 20kΩ / 600Ω, REF=+4dBu, MAX=+24dBu
•INPUT CONNECTOR: XLR3-F
•SELECTED OUTPUT CONNECTOR: XLR3-M
•REFERENCE: +4dBu
•TRIM: -2dBu~+10dBu
•FREQUENCY RESPONSE: 20Hz~20kHz +/-0.5dB
•METERS: SIFAM AL29WF Internal LED Lamp
•REMOTE CONNECTOR: D15-F (#4-40)
•MAINS: 100VAC 50/60Hz MAX=6W
•DIMENSIONS: 438Wx88Hx153D, 5kg

   REMOTE DSUB15-F(#4-40)
01 SW COM        09 LP COM +15V
02 OFF SW        10 OFF LP
03 EXT-1 SW      11 EXT-1 LP
04 EXT-2 SW      12 EXT-2 LP
05 EXT-3 SW      13 EXT-3 LP
06               14
07               15
08

• Order Information

御注文型番 備考 価格(+TAX)
CSP107AR ステレオ4系統VUメーター、19”2U ¥480,000
CSP107A ステレオ4系統VUメーター、据置型、2U高 ¥480,000
