CSP175

SURROUND SP SELECTOR

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●６入力、６出力＋２出力
●サラウンドとミニスピーカーの切換に最適
●６入力、６出力＋２出力
●リモート切換
●高音質
●コンパクト

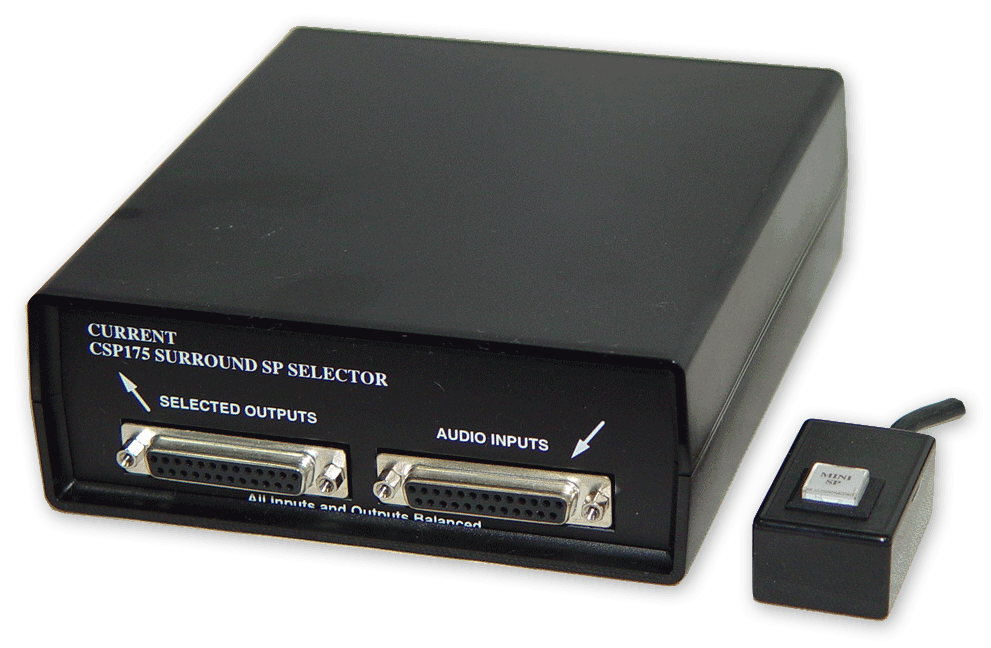

　ＣＳＰ１７５は手元のリモートスイッチ１つでサラウンドスピーカーとステレオミニスピーカを切り換えるモニターセレクターです。

◆系統
　入力には６ｃｈのソースを入力し、出力は６ｃｈのサラウンド出力とミニスピーカー用の２ｃｈを切り換えて出力出来ます。信号切換にはリレーを使用しているため音質劣化のない高品位な切換が可能です。

◆コントロール
　ミニスピーカーとの切換はコンパクトなリモートボックスを使用します。付属のリモートケーブルは標準で5mです。また、オルタネート操作のリレー接点でも切り替え可能です。

◆その他
　標準以外の切換フォーマット及びi/oケーブルの製作に関してもお問い合わせ下さい。また、８チャンネルでリモートによるチャンネルカット及びモニターレベルコントロールが可能なＳＬ９０２も併せてご検討下さい。

■ 仕　様
•INPUTS: BALANCED
•INPUTS CONNECTORS: Dsub25-F #4-40
•OUTPUTS: BALANCED
•OUTPUTS CONNECTORS: Dsub25-F #4-40
•CONTROL: MINI SP SELECT
•CONTROL CONNECTOR: Dsub9-F #4-40
•MAINS: 100VAC 50/60Hz MAX=2W

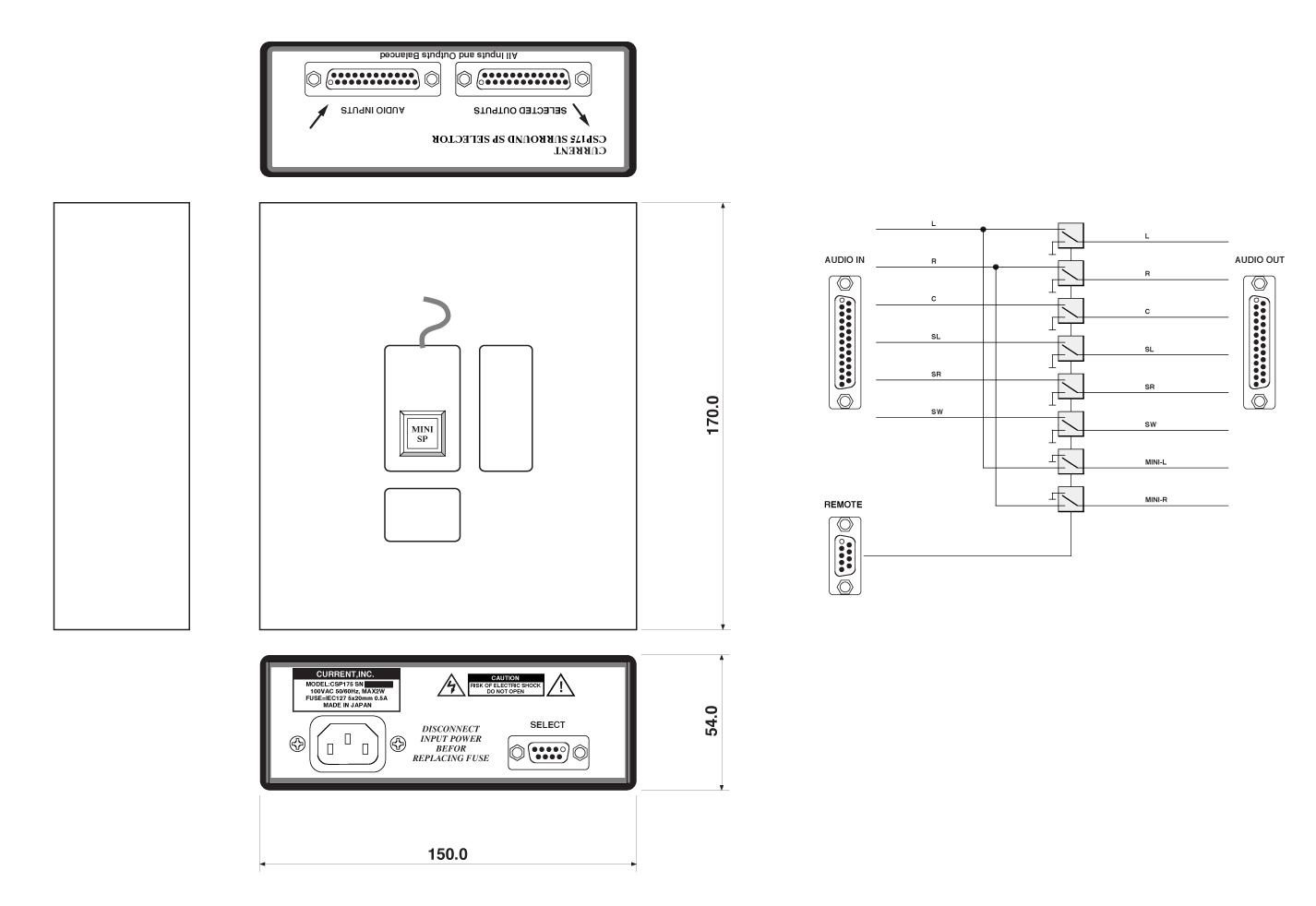

•Main unit: 150WX54HX170D 0.8Kg
•Remote unit: 30WX21HX50D 0.1Kg

   CSP175 "AUDIO INPUTS" D25-F(#4-40)
 1 AUDIO INPUT LF +           14 AUDIO INPUT LF -
 2 AUDIO INPUT LF 0           15 AUDIO INPUT RF +
 3 AUDIO INPUT RF -           16 AUDIO INPUT RF 0
 4 AUDIO INPUT C +            17 AUDIO INPUT C -
 5 AUDIO INPUT C 0            18 AUDIO INPUT LS +
 6 AUDIO INPUT LS -           19 AUDIO INPUT LS 0
 7 AUDIO INPUT RS +           20 AUDIO INPUT RS -
 8 AUDIO INPUT RS 0           21 AUDIO INPUT SW +
 9 AUDIO INPUT SW -           22 AUDIO INPUT SW 0
10 none connection            23 none connection
11 GND                        24 none connection
12 none connection            25 GND
13 none connection

   CSP175 "SELECTED OUTPUTS" D25-F(#4-40)
 1 SELECTED OUTPUT LF +       14 SELECTED OUTPUT LF -
 2 SELECTED OUTPUT LF 0       15 SELECTED OUTPUT RF +
 3 SELECTED OUTPUT RF -       16 SELECTED OUTPUT RF 0
 4 SELECTED OUTPUT C +        17 SELECTED OUTPUT C -
 5 SELECTED OUTPUT C 0        18 SELECTED OUTPUT LS +
 6 SELECTED OUTPUT LS -       19 SELECTED OUTPUT LS 0
 7 SELECTED OUTPUT RS +       20 SELECTED OUTPUT RS -
 8 SELECTED OUTPUT RS 0       21 SELECTED OUTPUT SW +
 9 SELECTED OUTPUT SW -       22 SELECTED OUTPUT SW 0
10 SELECTED OUTPUT MINI L +   23 SELECTED OUTPUT MINI L -
11 SELECTED OUTPUT MINI L 0   24 SELECTED OUTPUT MINI R +
12 SELECTED OUTPUT MINI R -   25 SELECTED OUTPUT MINI R 0
13 none connection

   CSP175 "REMOTE" D9-F(#4-40)
 1 SWITCH COMMON               6 LAMP COMMON
 2 MAIN SELECT SWITCH          7
 3 MINI SELECT SWITCH          8 MINI LAMP
 4
 9
 5
