CSP176

16ch MIC PREAMP

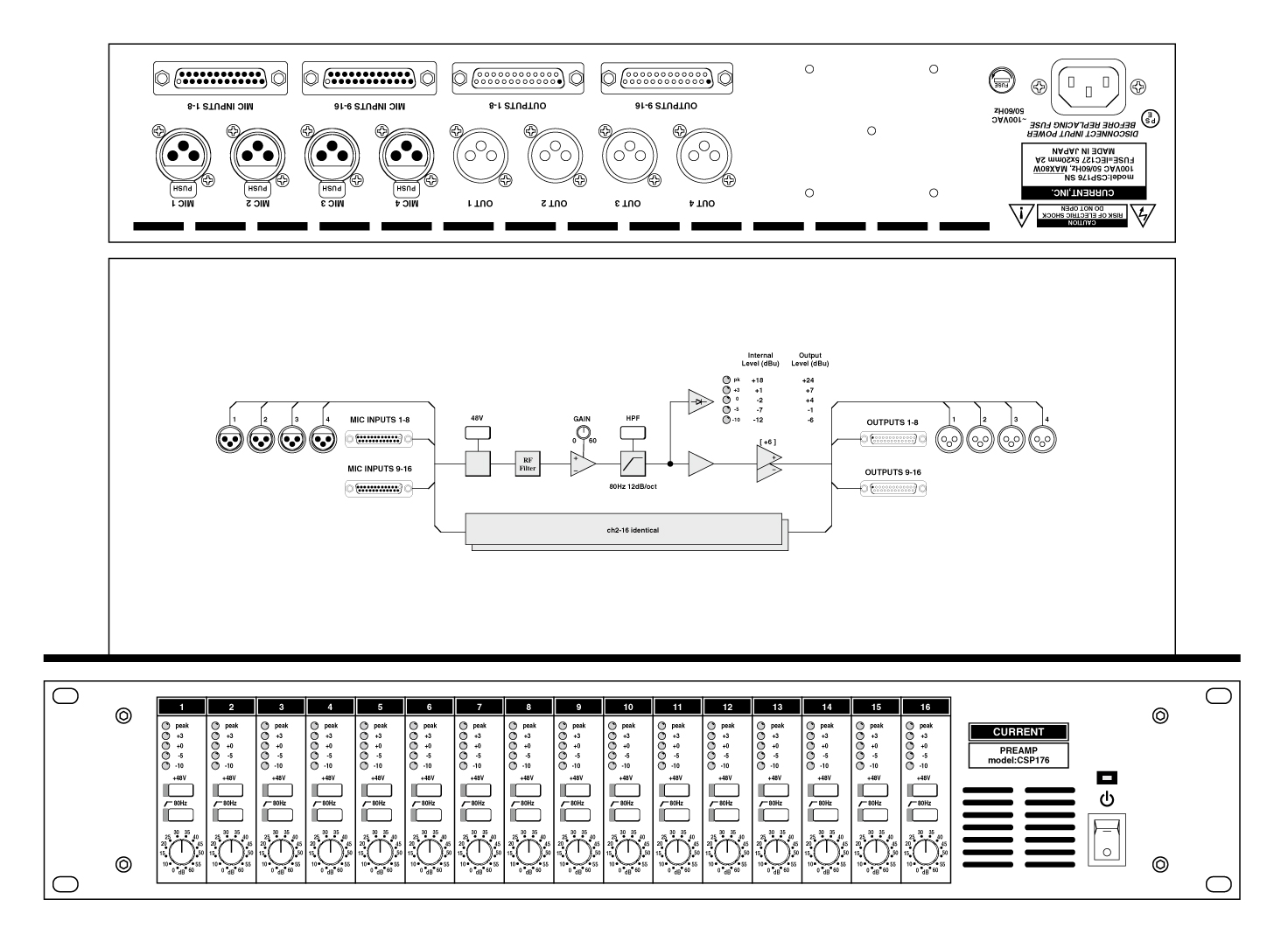

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●１６チャンネルマイクプリアンプ
●０ｄＢ〜＋６０ｄＢステップ式ゲイン設定
●余裕ある４８Ｖファンタム電源内蔵
●８０ＨｚＨＰＦフィルタ
●シグナル及びピークインジケーター
●１９インチ、２Ｕサイズ

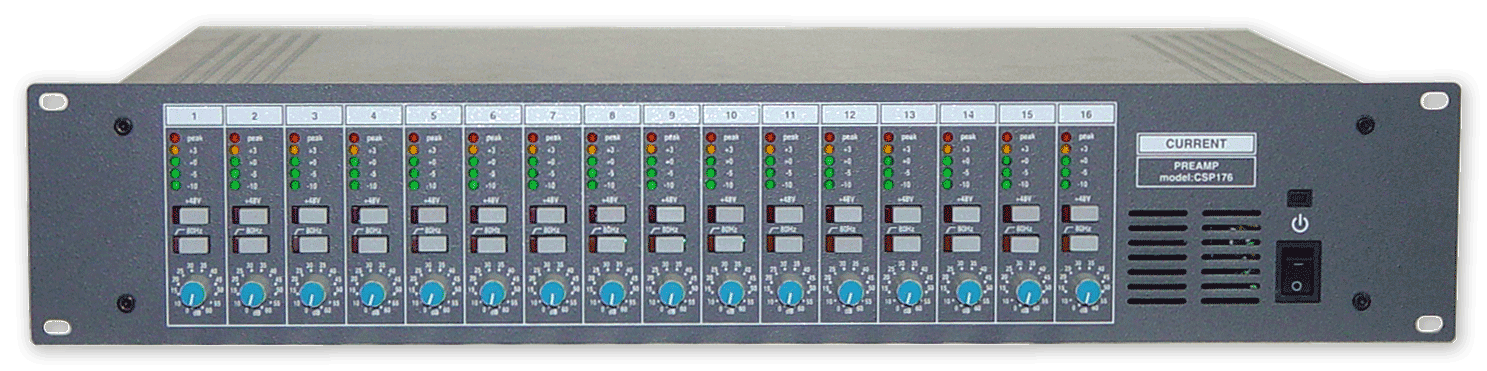

　ＣＳＰ１７６は抜群のＳ／Ｎと高音質を目的として開発された、１９インチ、２Ｕサイズの１６チャンネルマイクプリアンプです。色付けのない透明なサウンドは、原音のエネルギー感、繊細な響きも余すことなく記録メディアへ伝えることができます。また、プリアンプのコントロールには全てリレーを使用しているためピュアな伝達を妨げません。

◆コントロール
　ＣＳＰ１７６の各チャンネルには４８Ｖファンタムスイッチ、８０ＨｚのＨＰＦ、マイクゲイントリムが備えられており、マイクゲインは０ｄＢ〜＋６０ｄＢまで５ｄＢステップで正確なゲイン設定が可能です。

◆表示
　ＣＳＰ１７６はプリアンプの出力モニターとして−１０、−５、０、＋３、ＰＥＡＫの５ポイントのＬＥＤで表示するシグナルインジケーターを装備しています。ＰＥＡＫは出力レベルが＋２４ｄＢｕで点灯します。

◆その他
　ＣＨ１−４にはＤｓｕｂコネクタとパラでアクセスのしやすいＸＬＲコネクタが実装されています。また、コンデンサーマイク用電源として＋４８ＶＤＣを供給できます。余裕ある電源により消費電力の大きいマイクを１６本使用した場合でも余裕を持ってドライブします。

■ 仕　様
•PREAMP : 16
•INPUTS : Dsub25-F(#4-40), XLR3-F(ch1-4)
•OUTPUTS : Dsub25-M(#4-40), XLR3-M(ch1-4)
•INPUT IMPEDANCE: 1.8kΩ
•OUTPUT IMPEDANCE: 50Ω
•MAX INPUT LEVEL: +20dBu
•MAX OUTPUT LEVEL: +24dBu
•FREQUENCY RESPONSE:10~100kHz ±0.1dB
•THD: < 0.01% at 1kHz, REFERENCE LEVEL (20-20kHz unweighted)
•E.I.N.: < -128dBu at 60dB gain (20-20kHz unweighted)
•CONTROL: +48V , HPF, MIC GAIN
•DISPLAY: SIGNAL & PEAK LED
•MAINS: 100AC 50/60Hz, MAX 80W
•DIMENSIONS: 482Wx88Hx303D, 7kg

     MIC IN DSUB25-F(#4-40)
01 MIC INPUT 1 +          14 MIC INPUT 1 -
02 MIC INPUT 1 GND        15 MIC INPUT 2 +
03 MIC INPUT 2 –          16 MIC INPUT 2 GND
04 MIC INPUT 3 +          17 MIC INPUT 3 -
05 MIC INPUT 3 GND        18 MIC INPUT 4 +
06 MIC INPUT 4 –          19 MIC INPUT 4 GND
07 MIC INPUT 5 +          20 MIC INPUT 5 -
08 MIC INPUT 5 GND        21 MIC INPUT 6 +
09 MIC INPUT 6 –          22 MIC INPUT 6 GND
10 MIC INPUT 7 +          23 MIC INPUT 7 -
11 MIC INPUT 7 GND        24 MIC INPUT 8 +
12 MIC INPUT 8 –          25 MIC INPUT 8 GND
13

     LINE OUT DSUB25-M(#4-40)
01 LINE OUTPUT 1 +         14 LINE OUTPUT 1 -
02 LINE OUTPUT 1 GND       15 LINE OUTPUT 2 +
03 LINE OUTPUT 2 -         16 LINE OUTPUT 2 GND
04 LINE OUTPUT 3 +         17 LINE OUTPUT 3 -
05 LINE OUTPUT 3 GND       18 LINE OUTPUT 4 +
06 LINE OUTPUT 4 -         19 LINE OUTPUT 4 GND
07 LINE OUTPUT 5 +         20 LINE OUTPUT 5 -
08 LINE OUTPUT 5 GND       21 LINE OUTPUT 6 +
09 LINE OUTPUT 6 -         22 LINE OUTPUT 6 GND
10 LINE OUTPUT 7 +         23 LINE OUTPUT 7 -
11 LINE OUTPUT 7 GND       24 LINE OUTPUT 8 +
12 LINE OUTPUT 8 -         25 LINE OUTPUT 8 GND
13
