CSP332

MATRIX AMP

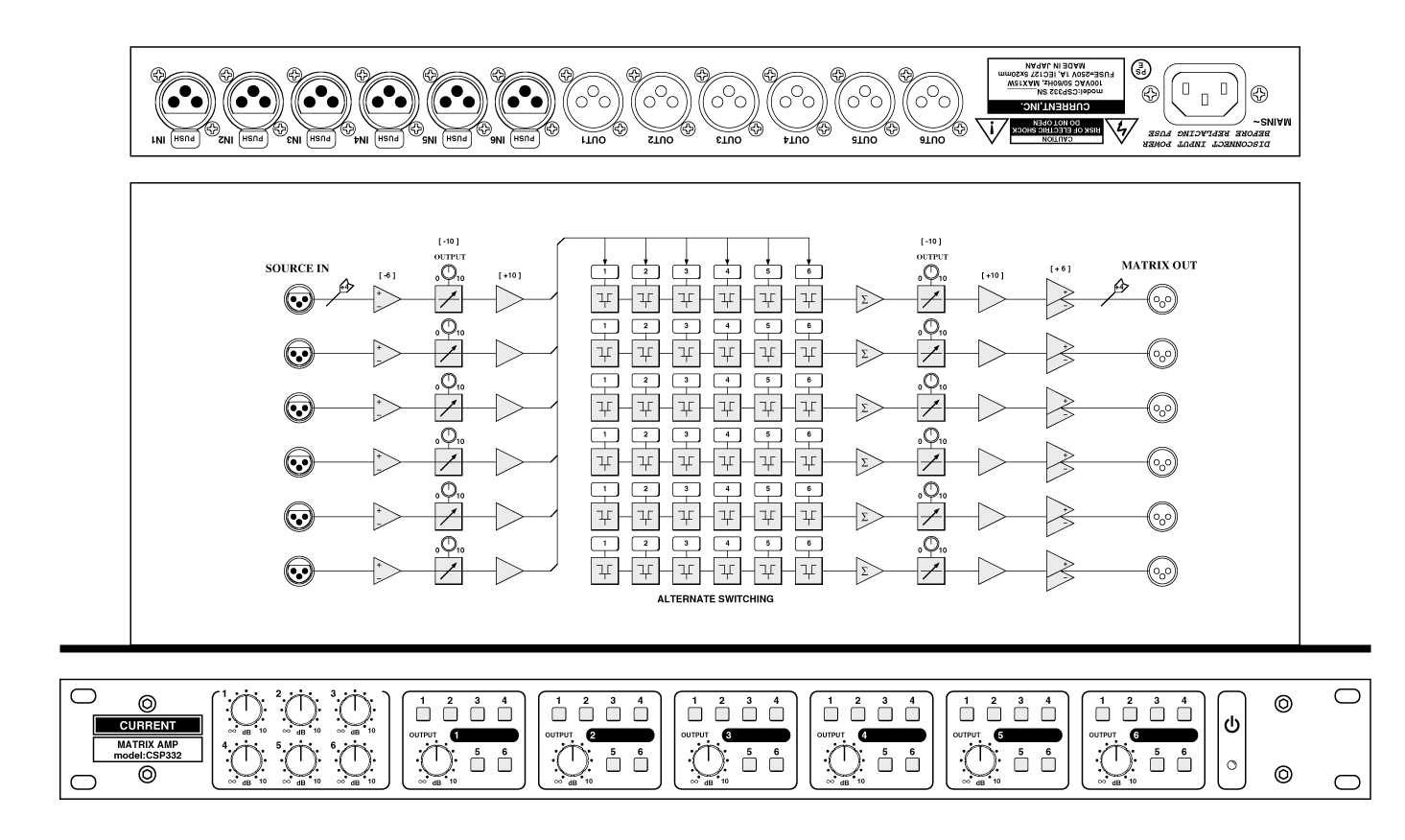

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●６ｘ６のオーディオマトリックス
●入出力トリム付
●ローノイズ、高音質

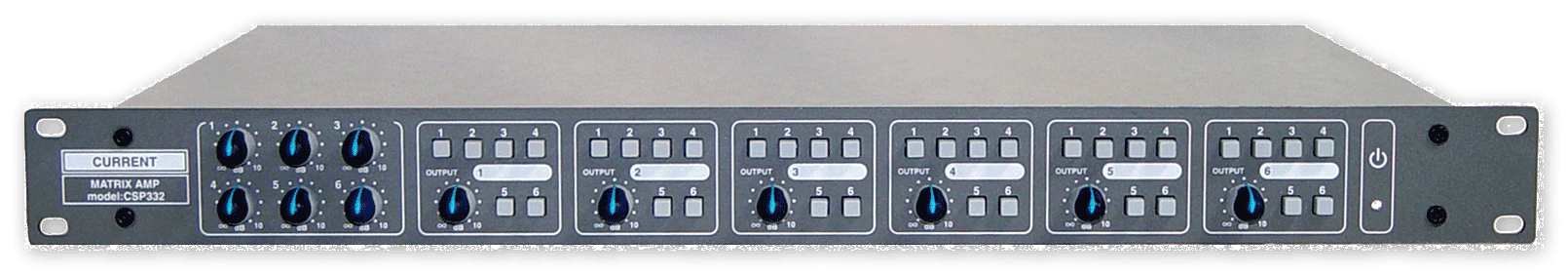

●視認性の高いデザイン
●１９インチ１Ｕサイズ

　ＣＳＰ３３２は入力が６系統、出力が６系統のオーディオマトリックスアンプです。視認性の高いパネルデザインにより、セッティングと状態の確認を素早く行なうことができます。一般のオーディオの分配、インカムの分配等の様々な用途での応用が可能です。

◆ＩＮＰＵＴ
　６系統のインプットセクションではマトリックスソースレベルを∞から＋１０ｄＢまで可変できます。

◆ＭＡＴＲＩＸ
　６系統のマトリックス出力セクションでは１〜６のソースをアサインすることができます。アサインされた信号はミックスされてアウトプットレベルコントロールを経由して出力されます。出力レベルは∞から＋１０ｄＢまで可変できます。

◆基準レベル
　基本的に入出力は１対1ですので+4dBuでも0dBuでも使用できます。入出力トリムは+10dBのゲインがありますので0dBu入力から+4dBuへのレベルインターフェースも可能です。

◆その他
　異なる仕様のマトリックスアンプも製作いたしますのでお問い合わせ下さい。

■ 仕　様
•SOURCE INPUTS: 6
•INPUTS IMPEDANCE: BALANCED, 11kΩ
•INPUTS LEVEL: REF=+4dBu, MAX=+24dBu
•INPUTS CONNECTOR: XLR3-F TYPE
•MATRIX OUTPUTS: 6
•OUTPUTS IMPEDANCE: BALANCED 150Ω
•OUTPUTS LEVEL: REF=+4dBu, MAX=+24dBu
•OUTPUTS CONNECTOR: XLR3-M TYPE
•FREQUENCY RESPONSE: 20Hz~20kHz ±0.1dB
•THD: < 0.01% at 1kHz REFERENCE LEVEL
•MAINS: 100VAC 50/60Hz, 10W MAX
•DIMENSIONS: 482Wx44Hx303D, 4kg
