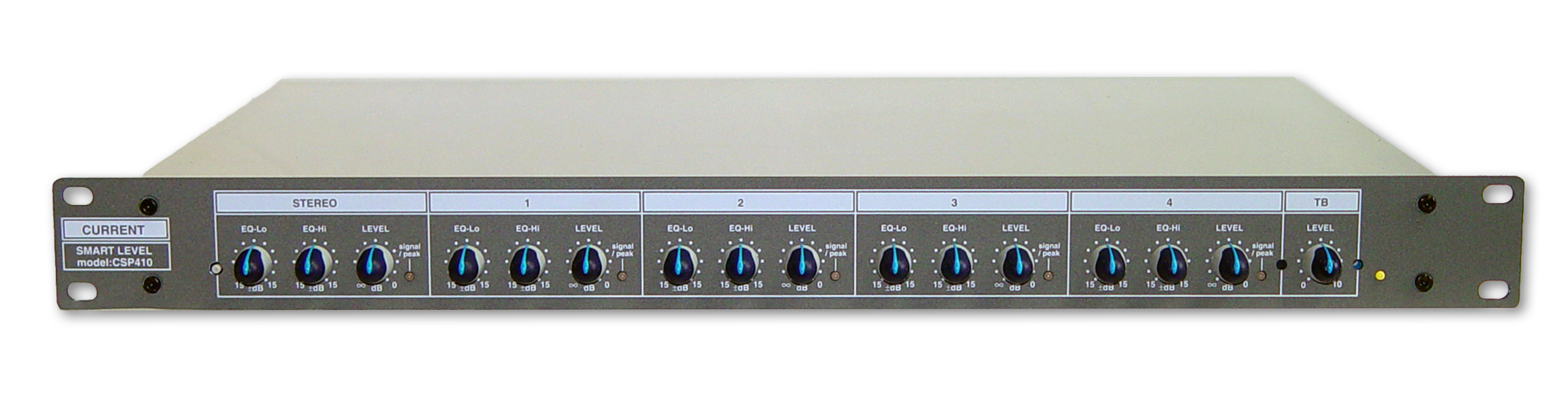

CSP410

SMART LEVEL

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●マスターレベルコントロール
●ステレオ＋モノ４ 
●トークバック
●ＥＱ
●ＣＵＥボックスのマスターユニットに最適
●１９インチ１Ｕサイズ

　ＣＳＰ４１０はステレオ＋モノ４ｃｈのマスタレベルコントローラーです。各チャンネルにはハイ、ローのＥＱを備えていますので柔軟な音質補正が可能です。ＳＣ６０１４などのＣＵＥモニターシステムに最適なマスターユニットです。

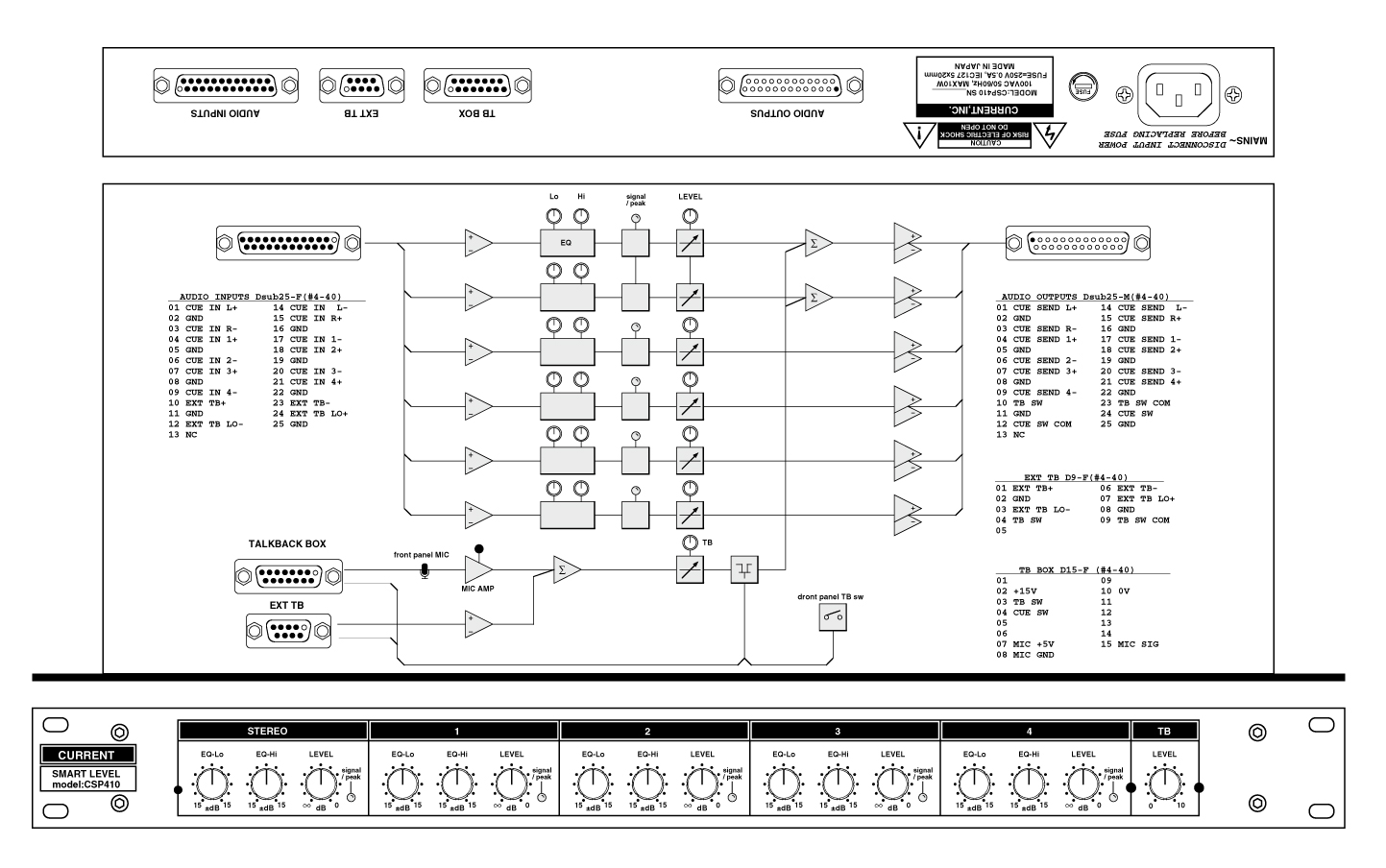

◆入出力
　ＣＳＰ４１０の入出力コネクタはＳＣ６０１４のパワサプライユニットのオーディオ入力と同一ピンフォーマットですので直結可能です。

◆ＥＱ
　各チャンネルには±１５ｄＢの２バンドシェルビングＥＱを備えていますので、CUEソースに対応した音作りが可能です。

◆トークバック
　ＴＢ９６１を直結してトークバックをステレオラインへミックスすることができます。また、”EXT TB”ポートへ接続したコンソールなどの別系統からのトークバック信号もミックスすることができます。

■ 仕　様
•PROGRAM INPUTS: BALANCED 24kΩ
•PROGRAM INPUTS REFERENCE LEVEL: +4dBu, MAX +24dBu
•PROGRAM INPUTS CONNECTOR: Dsub25-F(#4-40)
•PROGRAM OUTPUTS: BALANCED, 50Ω
•PROGRAM OUTPUTS CONNECTOR: DSUB25-M(4-40)
•PROGRAM OUTPUTS REFERENCE LEVEL: +4dBu, MAX +24dBu
•TALKBACK: Dsub15-F(#4-40) TB961 compatible
•EXT TB: Dsub9-F(#4-40)
•FREQUENCY RESPONSE: 20Hz-20kHz ±0.1dB
•THD: < 0.01% at 1kHz REFERENCE LEVEL
•NOISE: < -90dB
•MAINS: 100VAC 50/60Hz 10W(MAX)
•DIMENSIONS: 482Wx44Hx303D 4kg

 CUE INPUTS DSUB25-F(#4-40)
01 CUE_IN L+      14 CUE_IN L-
02 GND            15 CUE_IN R+
03 CUE_IN R-      16 GND
04 CUE_IN 1+      17 CUE_IN 1-
05 GND            18 CUE_IN 2+
06 CUE_IN 2-      19 GND
07 CUE_IN 3+      20 CUE_IN 3-
08 GND            21 CUE_IN 4+
09 CUE_IN 4-      22 GND
10 EXT_TB+        23 EXT_TB-
11 GND            24 EXT_TB_LO+
12 EXT_TB_LO-     25 GND
13

 CUE OUTPUTS DSUB25-M(#4-40)
01 CUE_OUT L+     14 CUE_OUT L-
02 GND            15 CUE_OUT R+
03 CUE_OUT R-     16 GND
04 CUE_OUT 1+     17 CUE_OUT 1-
05 GND            18 CUE_OUT 2+
06 CUE_OUT 2-     19 GND
07 CUE_OUT 3+     20 CUE_OUT 3-
08 GND            21 CUE_OUT 4+
09 CUE_OUT 4-     22 GND
10 TB SW 1        23 TB SW 2
11 GND            24 MIC +5V
12 MIC SIG        25 GND
13

 EXT TB DSUB9-F(#4-40)
01 EXT TB+        06 EXT TB -
02 GND            07 EXT TB LO +
03 EXT TB LO -    08 GND
04 TB SW 2        09 TB SW 2 COM
05

 TALKBACK BOX DSUB15-F(#4-40)
01                09
02 LP COM         10 SW COM
03 TB SW 1        11
04 CUE SW         12
05                13
06                14
07 MIC +5V        15 MIC SIG
08 GND
