CSP915

ISOLATOR

[カレントストアで購入] [セレクションガイド][システムダイヤグラム][カタログ]

●４ｃｈ〜７ｃｈオーディオアイソレータ
●ｊｅｎｓｅｎ謹製トランス使用
●電源不要

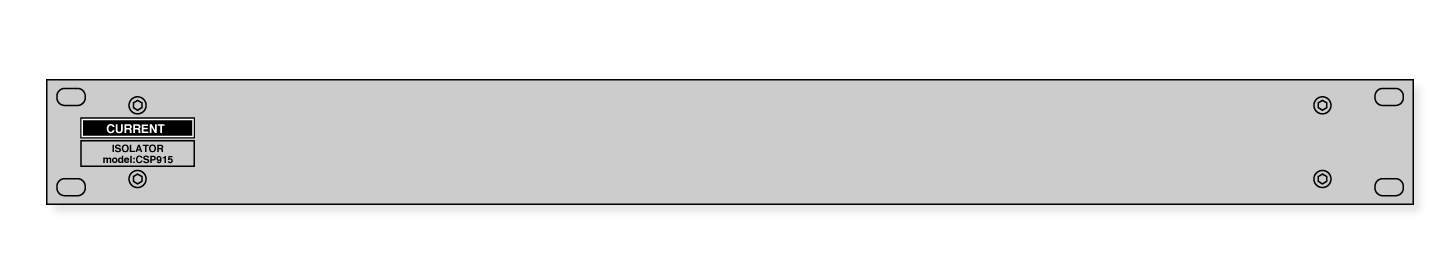

●１９インチ１Ｕサイズ

　ＣＳＰ９１５はｊｅｎｓｅｎ謹製トランスを使用した１：１のアイソレータです。ＧＮＤループによって発生したノイズを解決します。バランス出力なのにアンバランス接続すると問題が発生する場合や出力インピーダンスが高くてケーブルを延ばせない場合にも効果的です。また、高周波ノイズもカットできますので音質的に有効です。

◆オーディオ入出力

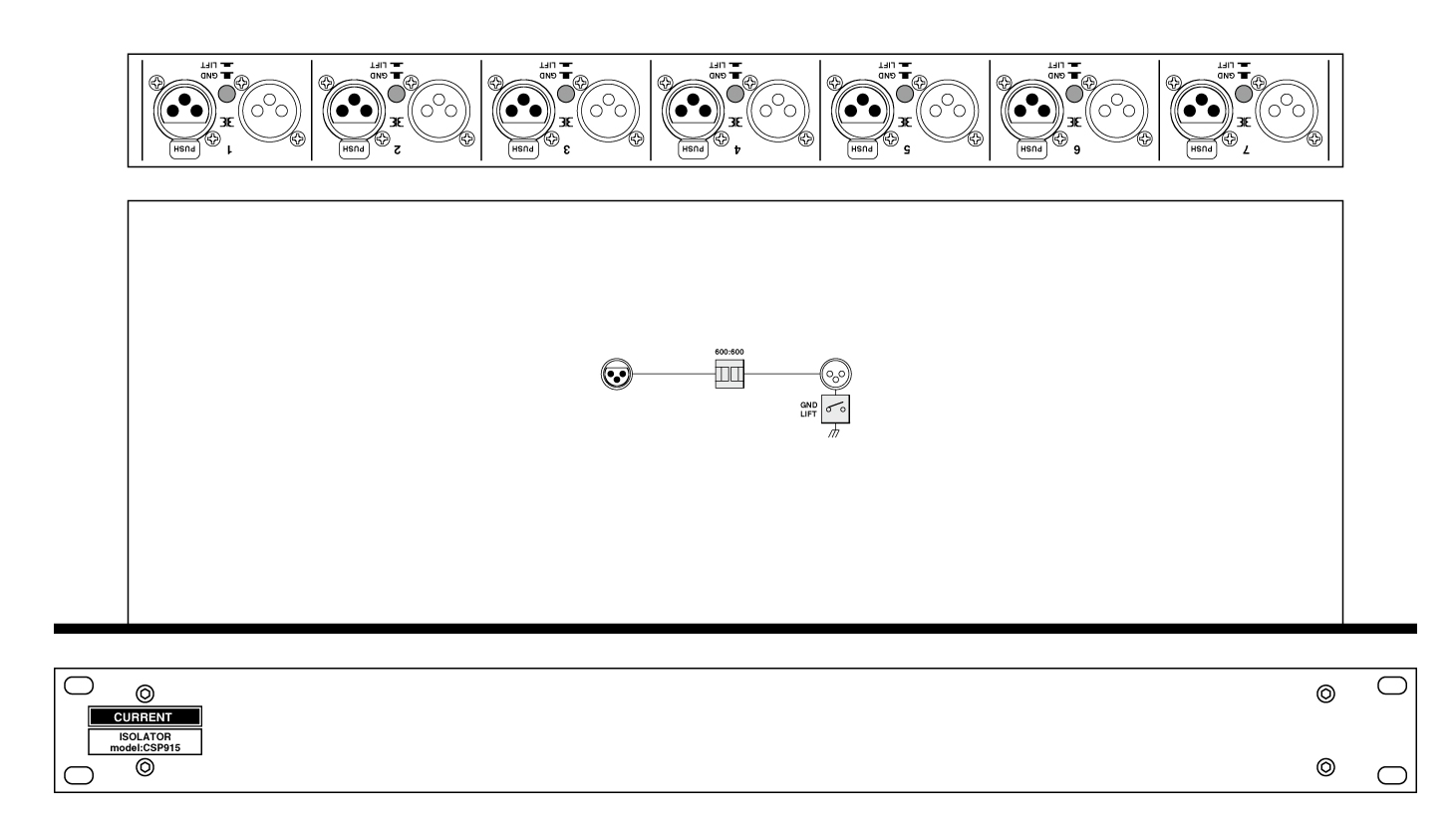

　ＣＳＰ９１５の入出力はバランス型ＸＬＲコネクタですので接続機器を選びません。入出力インピーダンスは６００Ω：６００Ωです。

◆ＧＮＤ
　出力の１番ピンをＧＮＤから切り離すリフトスイッチでアイソレートすることが出来ますので、ＧＮＤが原因であるノイズは完全にシャットアウトできます。

◆使用上の注意
　トランスを使用したパッシブ機器ですので電源トランスなどの外部の誘導ノイズにご注意ください。

◆モジュール
　内部はｃｈごとの独立モジュールですので必要数だけを実装できます。

◆その他
　各種チャンネル数、ボックス型、異なるインピーダンスも製作できますのでお問い合わせ下さい。

■ 仕　様
•INPUTS: 4-7ch, 600Ω
•INPUT CONNECTORS: XLR3-F
•OUTPUTS: 4ch, 600Ω
•OUTPUT CONNECTORS: XLR3-M
•REFERENCE LEVEL: +4dBu, max=+24dBu
•FREQ.RESPONSE: 20 to 20kHz ±0.1dB
•THD: <0.01% at Ref.Level
•DIMENSIONS: 482Wx44Hx153D 4kg
