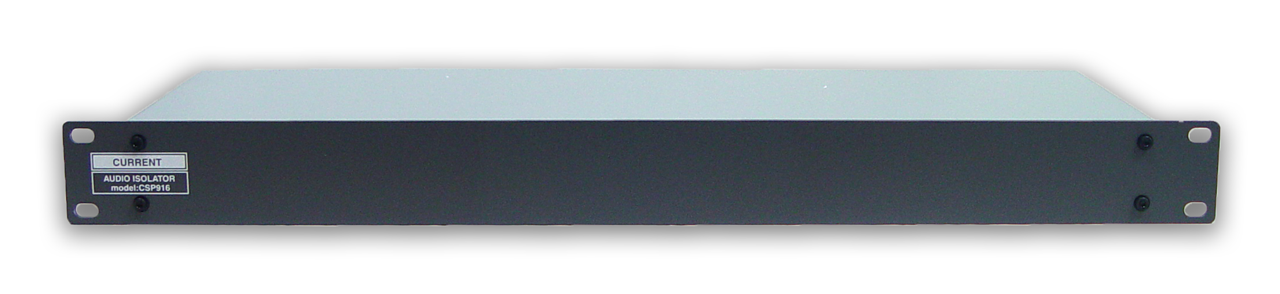

CSP916

AUDIO ISOLATOR 8ch

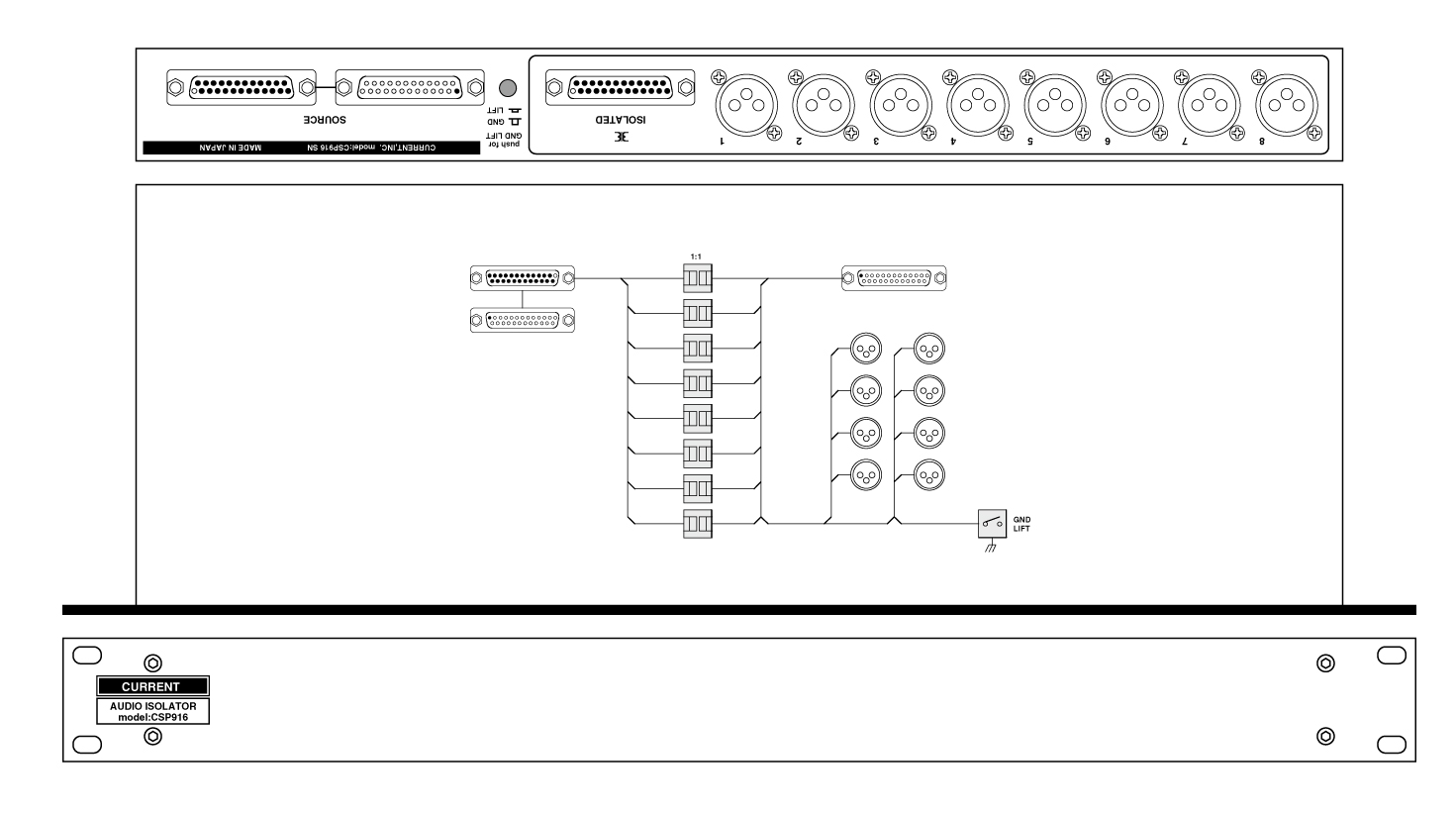

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●8chオーディオアイソレータ
●jensen謹製トランス
●電源不要
●19インチ1Uサイズ

 CSP916はjensen謹製トランスを使用した8chの1:1のアイソレータです。GNDループによって発生したノイズを解決します。バランス出力なのにアンバランス接続すると問題が発生する場合や出力インピーダンスが高くてケーブルを延ばせない場合にも効果的です。また、高周波ノイズもカットできますので音質的に有効です。

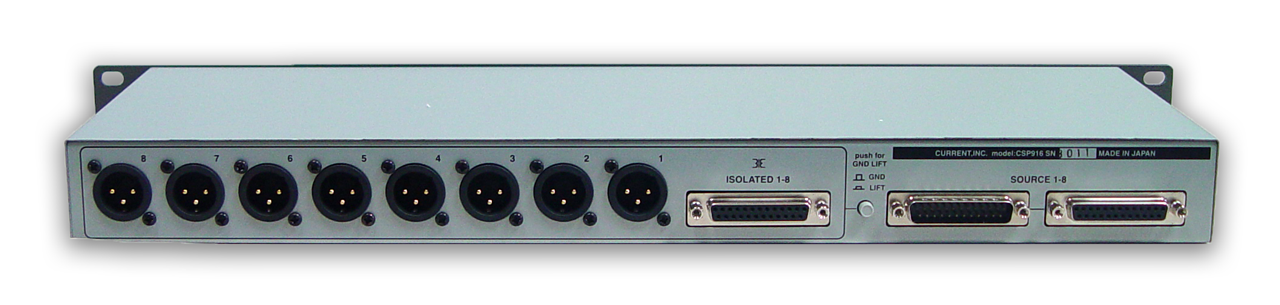

◆オーディオ入出力
 CSP916のオーディオ入力は8ch仕様のDsub25コネクタですのでProToolsなどのI/Oユニットと直結出来ます。出力はXLRコネクタですので接続機器を選びません。入出力インピーダンスは600Ω:600Ωです。また、アイドレート出力のDsubコネクタは標準ではメスですが、オスを実装することも可能です。この場合ピン配置が異なりますので注意が必要です。

◆GND
 出力の1番ピンをリフトスイッチでGNDから切り離してアイソレートすることが出来ますので、GNDループが原因であるノイズは完全にシャットアウトできます。

◆使用上の注意
 トランスを使用したパッシブ機器ですので電源トランスなどの外部の誘導ノイズにご注意ください。

■ 仕 様
•INPUTS: 8ch, 600Ω ,D25-F(#4-40)
•OUTPUTS: 8ch, 600Ω ,XLR3-M
•REF. LEVEL: +4dBu, max=+24dBu
•FREQ.RESPONSE: 20 to 20kHz ±0.1dB
•THD: <0.01% at Ref.Level
•DIMENSIONS: 482Wx44Hx153D 5kg

      Dsub25-F/M Connector Pin List
01 Signal I/O 8 +        14 Signal I/O 8
02 Signal I/O 8 Gnd        15 Signal I/O 7
03 Signal I/O 7 –        16 Signal I/O 7 Gnd
04 Signal I/O 6 +        17 Signal I/O 6
05 Signal I/O 6 Gnd        18 Signal I/O 5
06 Signal I/O 5 –        19 Signal I/O 5 Gnd
07 Signal I/O 4 +        20 Signal I/O 4
08 Signal I/O 4 Gnd        21 Signal I/O 3
09 Signal I/O 3 –        22 Signal I/O 3 Gnd
10 Signal I/O 2 +        23 Signal I/O 2
11 Signal I/O 2 Gnd        24 Signal I/O 1 +
12 Signal I/O 1 –        25 Signal I/O 1 Gnd
13 N.C.
       Isolated Dsub25-M Connector
01 N.C.	14 Output GND
02 Output 1 -	15 Output 1 +
03 Output GND	16 Output 2 -
04 Output 2 +	17 Output GND
05 Output 3 -	18 Output 3 +
06 Output GND	19 Output 4 -
07 Output 4 +	20 Output GND
08 Output 5 -	21 Output 5 +
09 Output GND	22 Output 6 -
10 Output 6 +	23 Output GND
11 Output 7 -	24 Output 7 +
12 Output GND	25 Output 8 -
13 Output 8 +

• Order Information

御注文型番 備考 価格(+TAX)
CSP916-M 8chアイソレータ(XLRオス) ¥240,000
CSP916-F 8chアイソレータ(XLRメス) ¥240,000
CSP914 2chアイソレータ ¥48,000
CSP915 4chアイソレータ ¥150,000
