CSP939

Dsub25 bus 4

[カレントストアで購入][セレクションガイド][システムダイヤグラム][カタログ]

●Dsub25を4パラ型
●Dsub25を6パラ型
●オスメスの組み合わせ自由
●コンパクト

 CSP939は4個または6個のDsub25ピンコネクタをパラ接続したバスボックスです。全ピン独立結線されていますのでCUEボックス、TBボックスや各種制御機器の増設などのあらゆる用途に使用出来ます。

◆コネクタ
 オスが1個でメスが3個または5個のタイプが標準です。ご注文時の指定でコネクタの極性パターンを選択してください。

◆GND
 各チャンネルのGNDは独立接続されており、各コネクタのシャーシはパネルで接続されています。

◆その他
 オスメスの組み合わせは仕様に合わせて製作いたしますのでお問い合わせ下さい。また、単純パラ接続だけではなく、特殊接続にも対応します。

■ 仕 様
•CONNECTORS: Dsub25-F/M(#4-40)

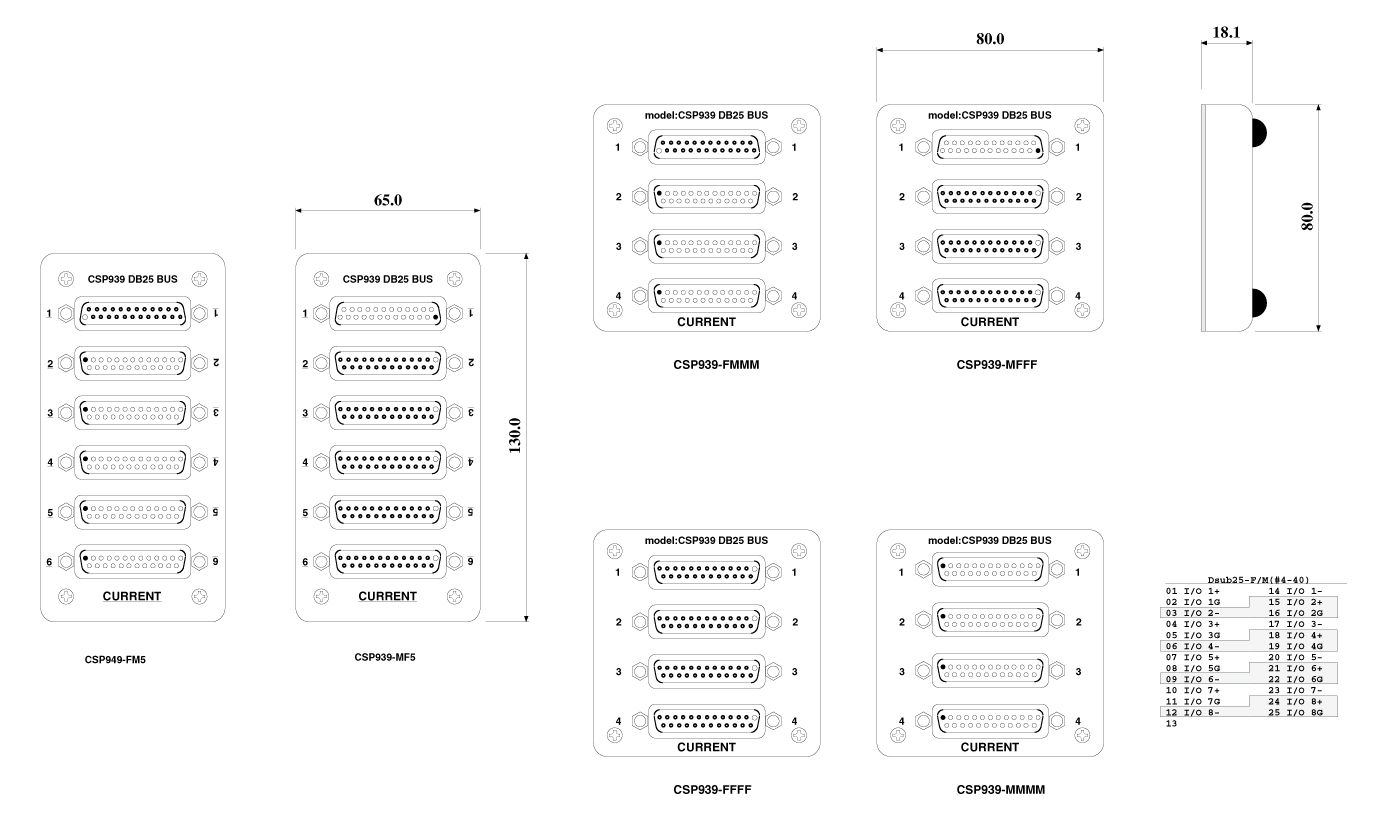

•CSP939-xxx DIMENSIONS: 80Wx80Dx18H 120g
•CSP939-FM5/MF5 DIMENSIONS: 65Wx130Dx19H 170g

CSP939 DSUB25-F/M(#4-40)
 01 I/O 1+	14 I/O 1-
 02 I/O 1 GND	15 I/O 2+
 03 I/O 2-	16 I/O 2 GND
 04 I/O 3+	17 I/O 3-
 05 I/O 3 GND	18 I/O 4+
 06 I/O 4-	19 I/O 4 GND
 07 I/O 5+	20 I/O 5-
 08 I/O 5 GND	21 I/O 6+
 09 I/O 6-	22 I/O 6 GND
 10 I/O 7+	23 I/O 7-
 11 I/O 7 GND	24 I/O 8+
 12 I/O 8-	25 I/O 8 GND
 13 spare

• Order Information

御注文型番 備考 価格(+TAX)

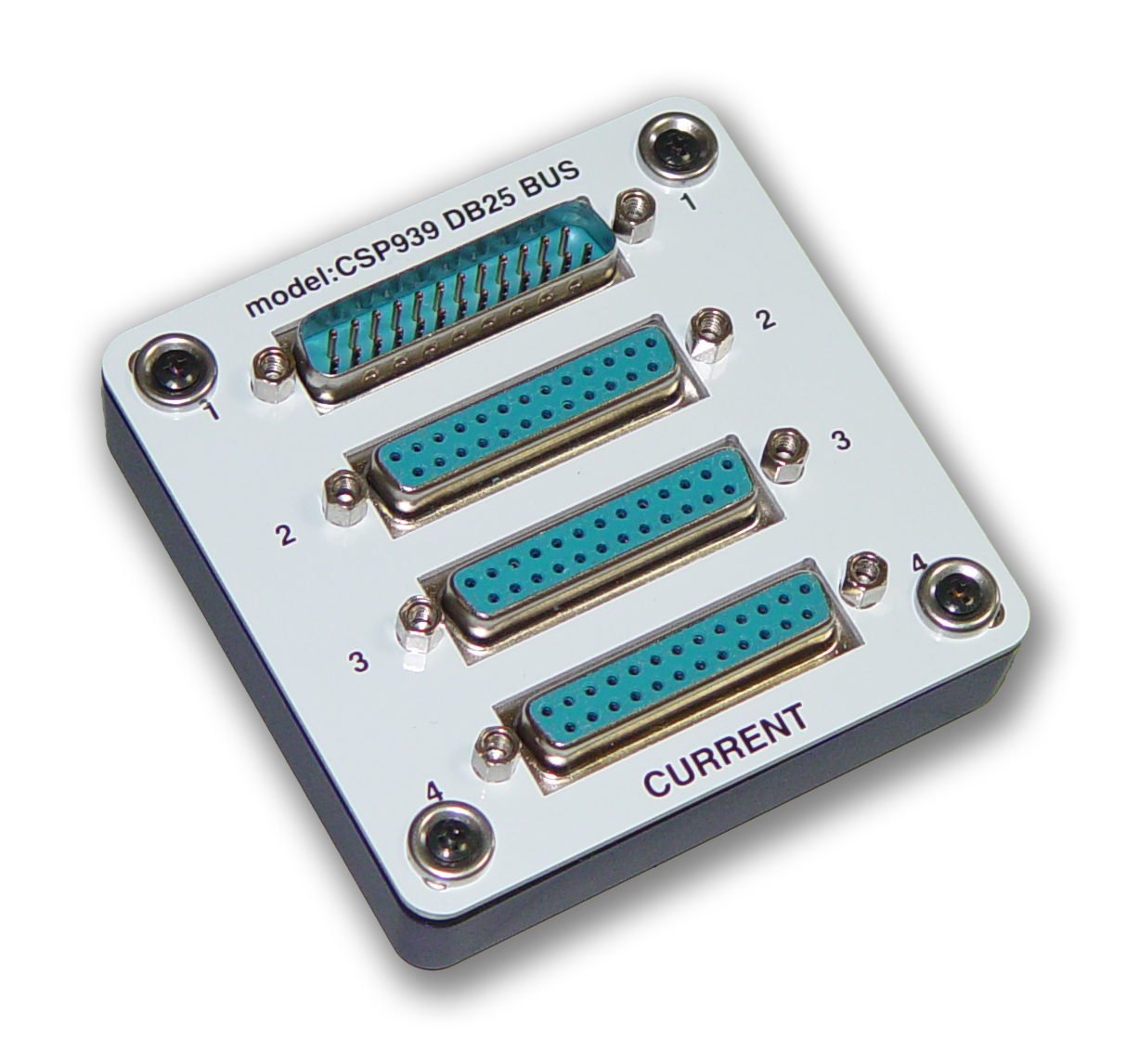

CSP939-MFFF Dsub25 bus Male, Female x3 ¥12,000

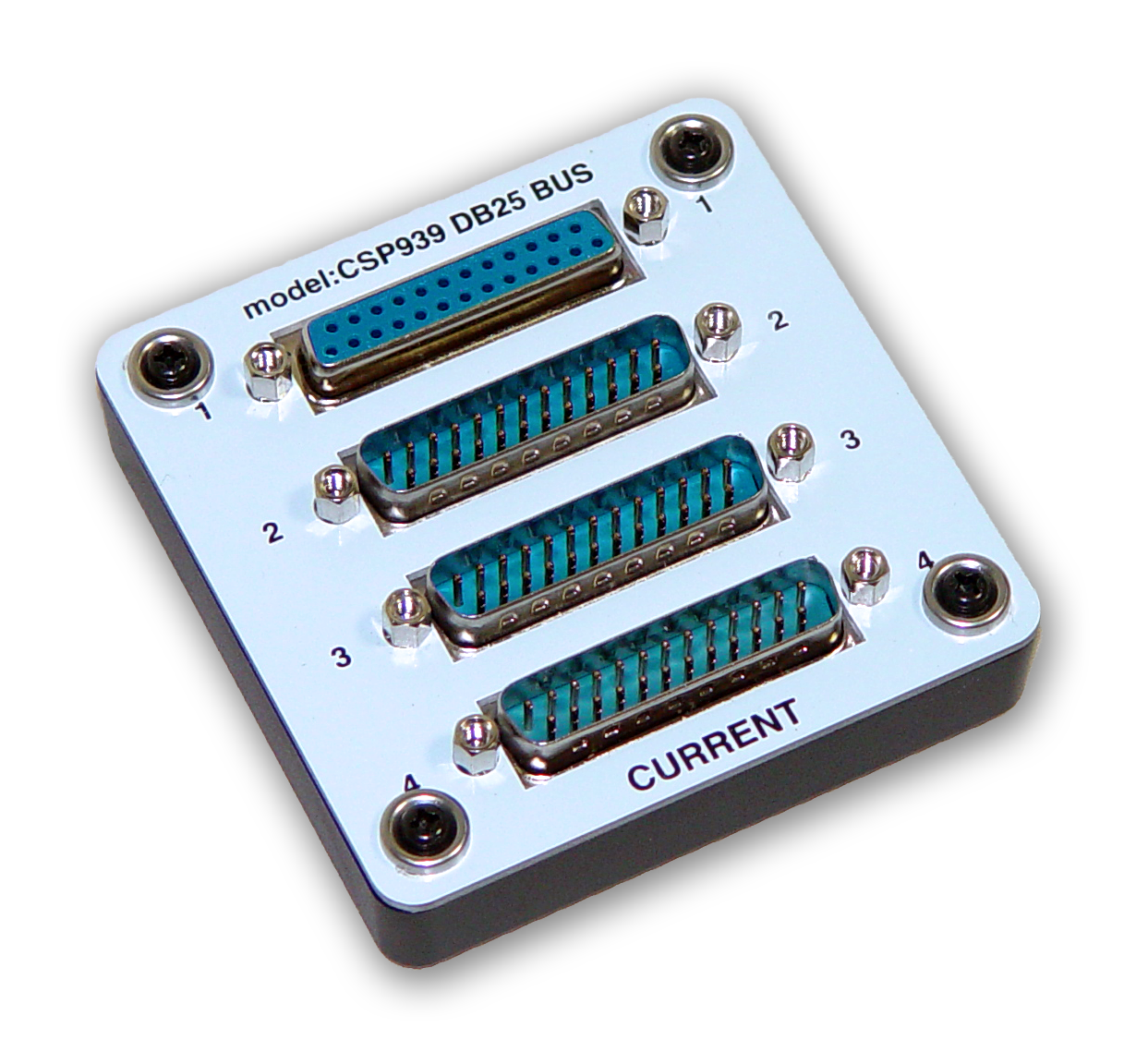

CSP939-FMMM Dsub25 bus Female, Male x3 ¥12,000

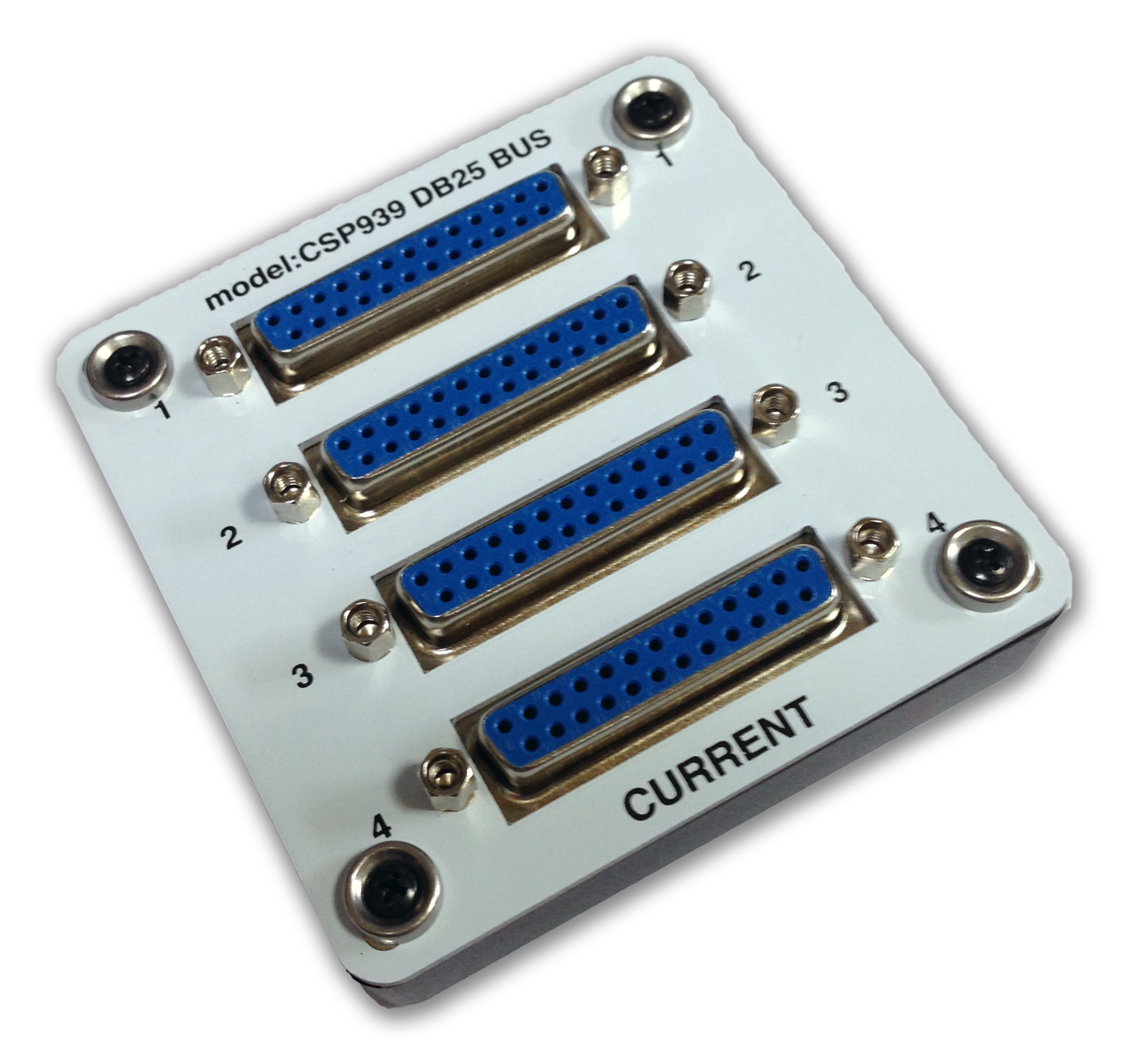

CSP939-FFFF Dsub25 bus Female x4 ¥12,000
CSP939-MMMM Dsub25 bus Male x4 ¥12,000

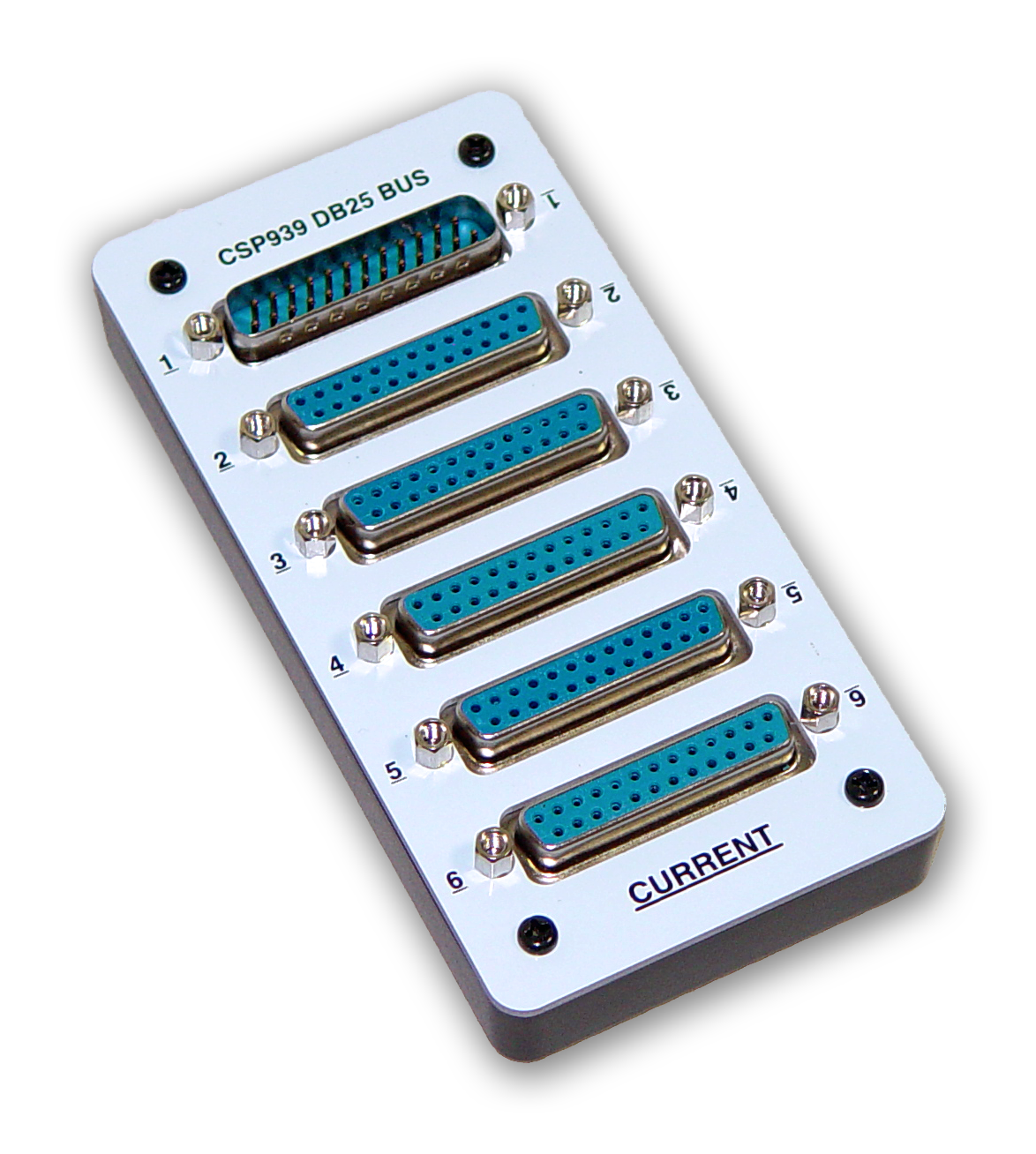

CSP939-MF5 Dsub25 bus Male, Female x5 ¥18,000
CSP939-FM5 Dsub25 bus Female, Male x5 ¥18,000
CSP949 Dsub9 bus ¥12,000
CSP948 Dsub15 bus ¥12,000
CSP940 Dsub25 para plug M-FF ¥7,200
CSP942 Dsub15 para plug M-FF ¥6,400
CSP941 DB25 XLR BREAKOUT ¥36,000
CSP910 DB25 REVERSE 1-8 ¥6,400
